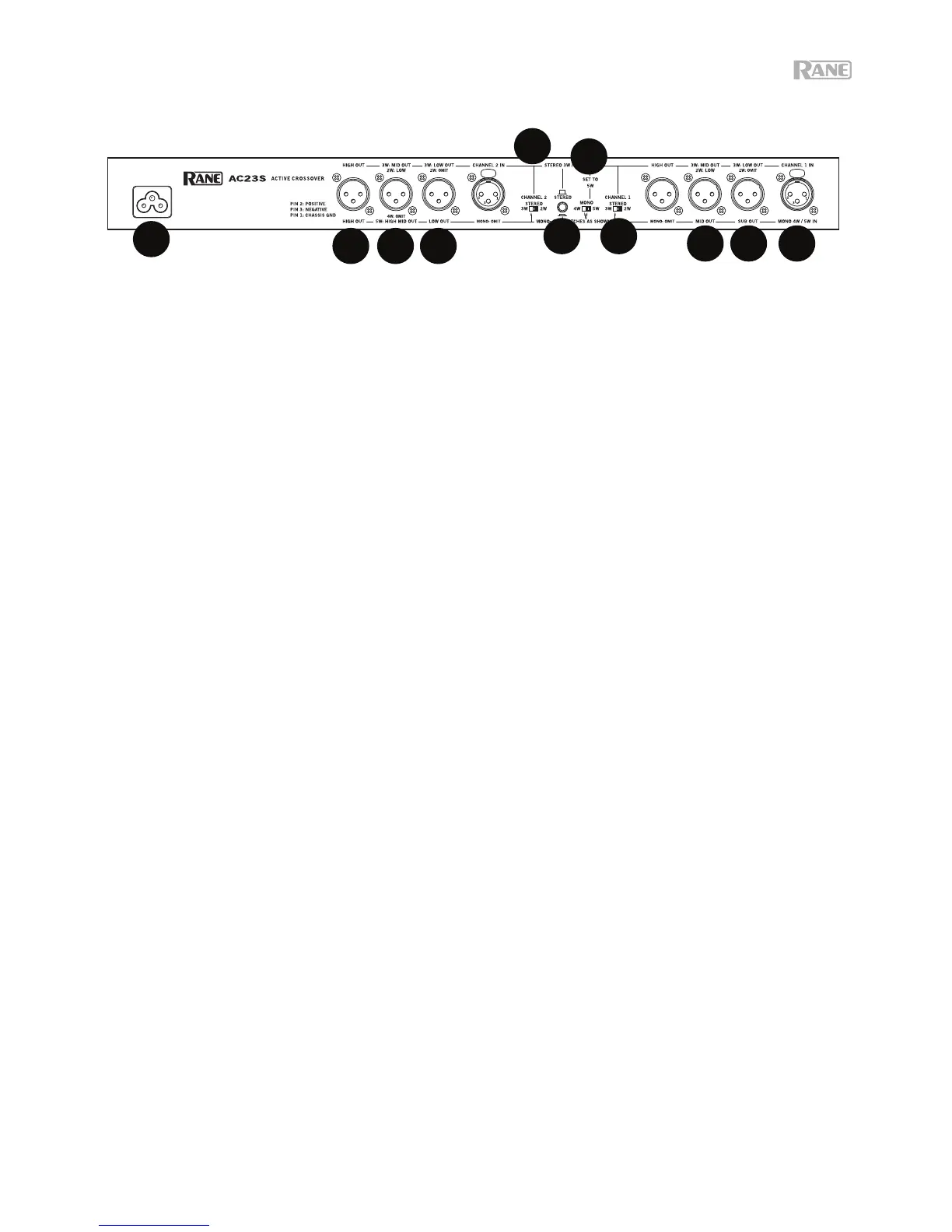

RÜCKSEITE: MONO 4-WEGE UND MONO 5-WEGE KONFIGURATIONEN
Beachten Sie die Etiketten unter den Ein- und Ausgängen für den Monobetrieb.
1. Mono-Eingang: Verbinden Sie den Ausgang Ihres Mixers oder einer anderen Signalquelle nur mit dem Mono
4W / 5W Eingang für den Mono-Betrieb; Verwenden Sie nicht den Kanal 2-Eingang. Pin 2 ist nach AES-
Standards „heiß“.
2. Subwoofer-Ausgang: Verbinden Sie den Sub-Ausgang mit dem Eingang des Subwoofers (oder Bass-Verstärkers).
3. Bassausgang: Verbinden Sie den Bassausgang mit dem Eingang des Bass-/(Mitten-Bass)-Verstärkers.
4. Mittenausgang: Verbinden Sie den Mittenausgang mit dem Eingang des mittleren Frequenzverstärkers.
5. Höhen-Mitten-Ausgang (nur für Mono 5-Wege): Verwenden Sie diesen Ausgang nur für Mono 5-Wege-
Anwendungen. Verbinden Sie den Höhen-Mittenausgang mit dem Eingang des Höhen-Mitten-Frequenzverstärkers.
Verwenden Sie diesen Ausgang nicht, wenn Sie das AC 23S als Mono 4-Wege Frequenzweiche verwenden. In der
4-Wege-Anwendung umgeht das AC 23S intern den Höhen-Mitten-Bereich und überstimmt alle Höhen-Mitten-
Regler der Frontplatte.
6. Höhenausgang: Verbinden Sie den Höhenausgang mit dem Eingang des Hochfrequenz-(Hochtöner-)Verstärkers.
7. Stereo/Mono-Schalter: Drücken Sie diesen Schalter in die Mono-Position (herunter).
8. Stereo 2-Wege / 3-Wege-Schalter: Für Mono 4- oder 5-Wege schieben Sie diesen Schalter in die 3W-Position.
9. Mono 4-Wege / 5-Wege-Schalter: Bei einer 4-Wege-Anwendung dupliziert der Höhen-Mitten-Ausgang die
mittleren Ausgangsfrequenzen mit einer Tiefpass-Einstellung, die von der Einstellung abweicht, die von der
Höhen-Mitten- / Hochfrequenzregelung festgelegt wurde. Dies wird normalerweise nicht für den Einsatz
empfohlen, da der Hochtöner-Crossover-Punkt ungenau ist.
10. Netzeingang: Schließen Sie das mitgelieferte Netzkabel hier an. Unterbrechen Sie die Masseverbindung nicht!
Wenn Ihr 4-Wege-System einen höheren Bereich für 190 Hz-7 kHz für Bässe/Mitten benötigt, werfen Sie
einen Blick auf die Konfiguration auf der folgenden Seite.
