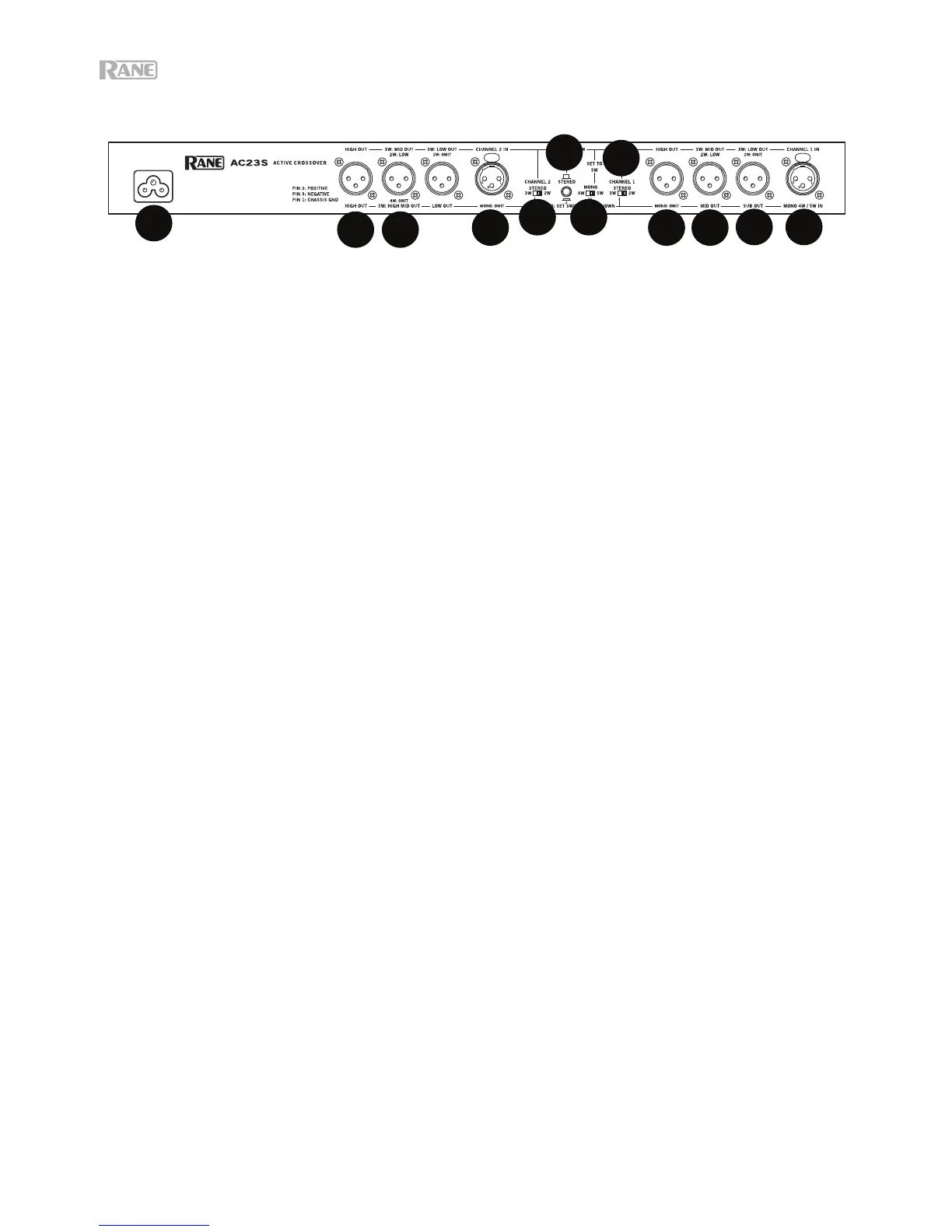

RÜCKSEITE: ALTERNATIVE MONO 4-WEGE ANSCHLÜSSE
Sub, Bässe, Mitten & Höhen von links nach rechts über die untere Frontplatte. Durch das Anschließen eines
Patchkabels von Kanal 1 Höhenausgang zum Kanal 2 Eingang wechselt der Bass/Mitten Crossover-Bereich
von 70 Hz-1 kHz auf einen höheren Bereich von 190 Hz-7 kHz. Setzen Sie den Kanal 1 Höhenpegel und die 2
Master-Pegelregler auf „7“ für die Einsverstärkung. Schalten Sie den Kanal 1 auf 3-Wege, Kanal 2 auf 2-
Wege und stellen Sie den Mono-Schalter auf 5-Wege.
1. Mono-Eingang: Verbinden Sie den Ausgang Ihres Mixers oder einer anderen Signalquelle nur mit dem Mono
4W / 5W Eingang; Verwenden Sie nicht den Kanal 2-Eingang. Pin 2 ist nach AES-Standards „heiß“.
2. Patchkabel: Für diese alternative Mono 4-Wege-Installation schließen Sie ein symmetrisches Patchkabel vom
Kanal 1 Höhenausgang an den Kanal 2 Eingang an.
3. Subwoofer-Ausgang: Verbinden Sie den Sub-Ausgang mit dem Eingang des Subwooferverstärkers (oder
Bass-Verstärkers).
4. Bassausgang: Verbinden Sie den Mittenausgang mit dem Eingang des Bassfrequenzverstärkers.
5. Mittenausgang: Verbinden Sie den Höhen-Mittenausgang mit dem Eingang des Mitten-Frequenzverstärkers.
6. Höhenausgang: Verbinden Sie den Höhenausgang mit dem Eingang des Höhen-Frequenzverstärkers.
7. Stereo-Mono-Schalter: Vergewissern Sie sich, dass sich dieser Schalter in der Stereo-(Ausgang)-Position
befindet. Eine Mono-Schaltung wird erzeugt, wenn Kanal 1 in Kanal 2 gepatcht wird und der korrekte
Signalfluss von diesem Schalter abhängt.
8. Stereo 2-Wege / 3-Wege-Schalter: Für diese Konfiguration setzen Sie Kanal 1 auf 3W und Kanal 2 auf 2W.
9. Mono 4-Wege / 5-Wege-Schalter: Achten Sie darauf, dass sich dieser Schalter in der 5W-Position befindet.
10. Netzeingang: Schließen Sie das mitgelieferte Netzkabel hier an. Unterbrechen Sie die Masseverbindung nicht!
