2.2 Abmessungen

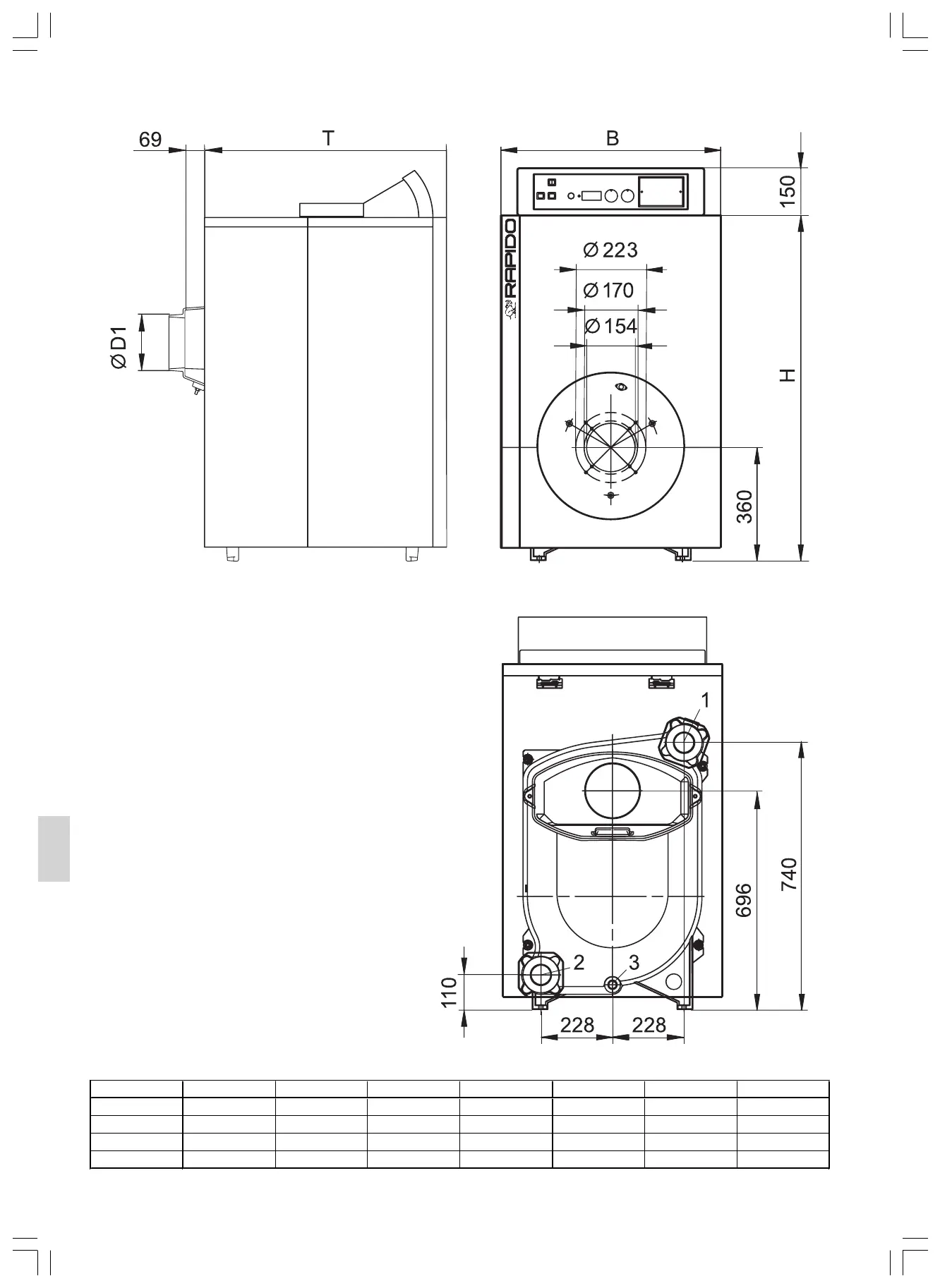

Abb. 2.5 Geräteabmessungen F 220 NT
1 Anlagen-Vorlauf DN 65
2 Anlagen-Rücklauf DN 65
3 Anschluss KFE-Hahn Rp 3/4
Maße mm F 220/7 NT F 220/8 NT F 220/9 NT F 220/10 NT F 220/11 NT F 220/12 NT F 220/13 NT
H
1100 1100 1100 1100 1100 1100 1100
B
700 700 700 700 700 700 700
T 880 990 1100 1210 1320 1430 1540
D1 180 180 180 180 180 180 180
