Die Installation und Wartung muss von einem anerkannten Fachmann durchgeführt werden. Dieser übernimmt
auch die Verantwortung für eine fach- und normgerechte Installation, Erstinbetriebnahme und Einweisung des
Betreibers. Beachten Sie die Planungshinweise aus Kap. 3.
4 Installation
4.1 Montage des Kesselblocks
Pos. Benennung
5 Kesselglied vorne
6 Kesselglied Mitte (ohne Standfüße)
7 Kesselglied Mitte (mit Standfüßen)
8 Kesselglied hinten
9 Strahlungswandler
10 Reinigungsdeckel Abgassammelkasten
11 Brennertür
12 Tauchhülse
13 Verschlußstopfen 1 1/4"
15 Verschlußschraube 1/2"
16 Reduzierstück 1/2"ix1/4"a
17 Schaulochflansch
18 Nutmutter
19 Scharnierbolzen
20 Türscharnier
21 Einspeiserohr 1"x420
21 Einspeiserohr 1"x600
21 Einspeiserohr 1"x720
22 Kesselnippel
23 Befestigungsklemme für Isolierung
Pos. Benennung
24 Ankerstange M12x925
24 Ankerstange M12x1255
24 Ankerstange M12x1140
24 Ankerstange M12x1375
24 Ankerstange M12x720
24 Ankerstange M12x830
24 Ankerstange M12x1050
25 Mutter M12
26 Feder
27 Stiftschraube M16x85
28 Schauglas
29 Isolierung Brennertür oben
30 Isolierung Brennertür unten
31 Wasserdruckschalter
41 Brennertür komplett
42 Abgassammelkasten
43 Rücklaufflansch
44 Vorlaufflansch
45 Flanschdichtung

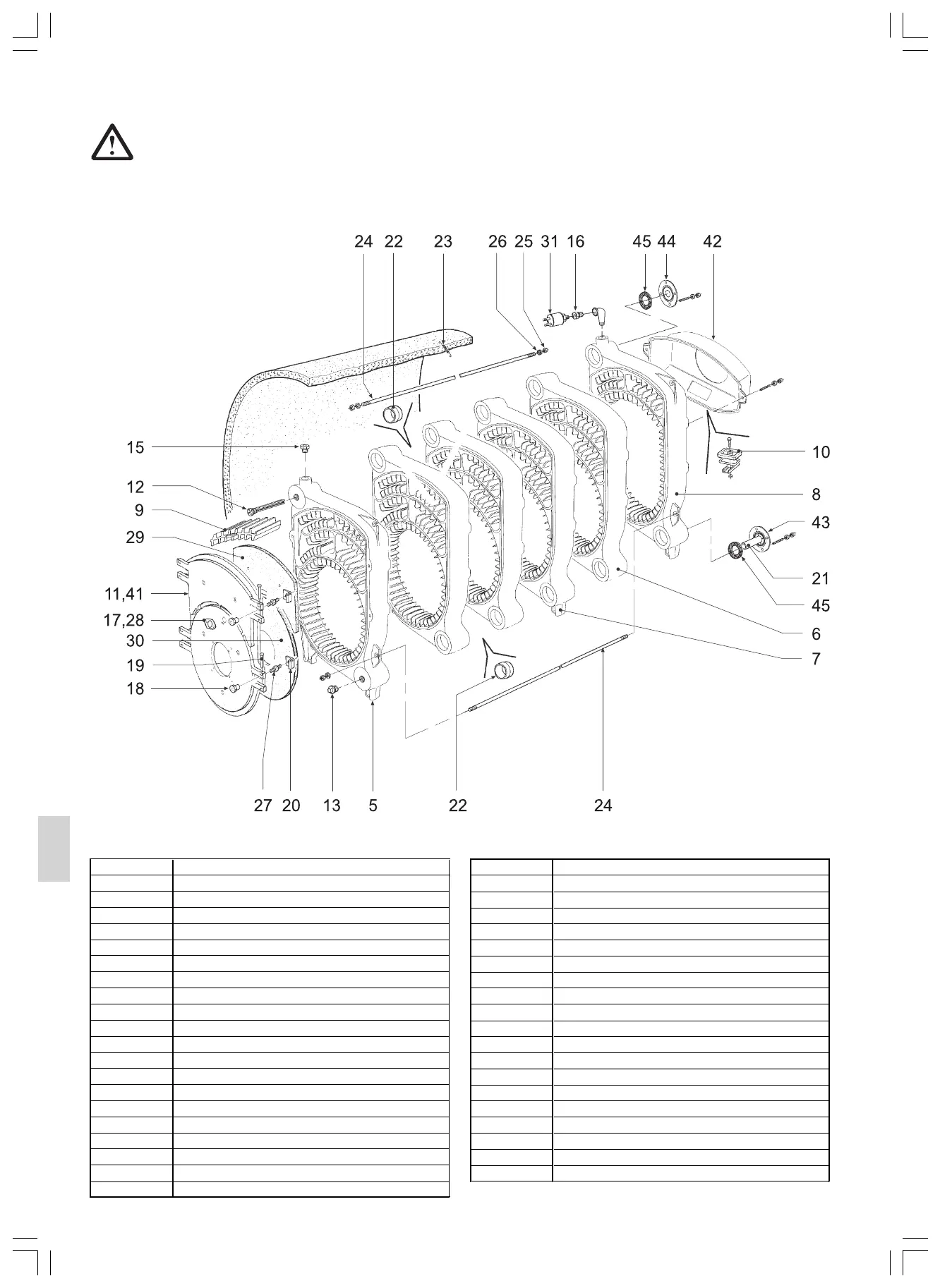

Abb. 4.1
