Rapido F 220 NT - Gerätebeschreibung

3
2 Gerätebeschreibung
Die Rapido-Niedertemperatur-Heizkessel vom Typ F 220
NT nach DIN 4751 sind für den Einbau in offene und ge-
schlossene Heizungsanlagen mit Vorlauftemperaturen bis
max. 110 °C und einem zulässigen Gesamtüberdruck bis
4 bar ausgelegt.
2.1 Lieferumfang
Der Kessel wird als Kesselblock mit separater Verkleidung
(Abb. 2.2) oder in losen Gliedern geliefert (Abb. 2.3):
1 Kessel im Block
2 lose Kesselglieder
3 Verkleidung und Isolierung
4 sonstige Kesselteile
Zubehör:
• Nippelwerkzeug kann auf Anfrage gestellt werden.
• Schaltpult SP 2.2 für zweistufigen Brennerbetrieb
• rapidomatic
®
Heizungsregelungen zum Einbau in das
Schaltpult.
Aufgrund der innovativen Kesselkonstruktion im Dreizug-
prinzip werden die Rauchgase optimal durch die hinter-
einander angeordneten Gusskesselglieder geleitet
(Abb.2.1).
Dies bewirkt neben der wassergekühlten Brennkammer
und der wassergekühlten Rauchgaskanäle eine sehr
günstige Verbrennung mit niedrigen Schadstoff-
emissionen und einem hohen Wirkungsgrad durch eine
höchste Ausnutzung der Abwärme.
Die F 220 NT arbeiten besonders schadstoffarm
und erfüllen die Anforderungen der
Wirkungsgradrichtlinie als Niedertemperatur-
kessel.

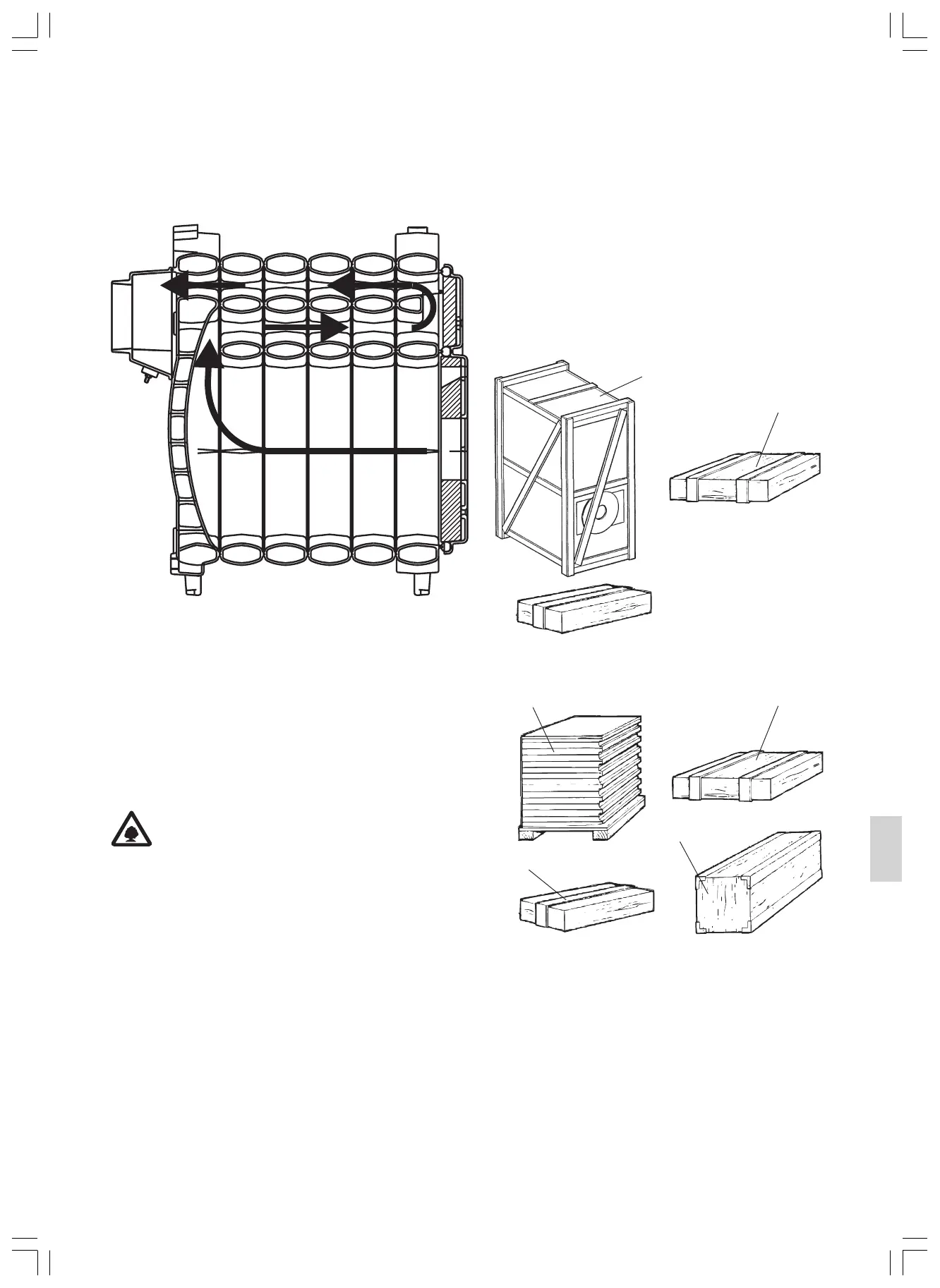

Abb. 2.1
Abb.2.2
3 Verkleidung
1 Kessel im Block
2 lose Kesselglieder 3 Verkleidung
4 Schaltpult SP 2.2
Abb.2.3
5 Kesselteile
