Rapido F 310 - Page 12

12
3 Etendue de la livraison
En éléments séparés, jaquette avec isolation emballée
en carton.
3.1 Accessoires
 Pupitre de commande SP 100
 Pupitre de commande SP 2.2 pour lutilisation de la
F310 à brûleur à deux niveaux.
 Rapidomatic
®
Z2.3SM ou rapidomatic
®
Z3.3SM
à intégrer dans le pupitre de commande SP2.2.
 Etriers longitudinaux pour réduire le bruit transmis par
le brûleur.
Type F 310 /9 /10 /11 /12 /13 /14 /15 /16
Puissance calorifique nominal de/à kW 285-338 339-390 391-444 445-498 499-539 540-600 601-654 655-708
Charge thermique nominale de/à kW 307-369 366-425 421-484 478-542 537-598 582-665 647-714 707-775
Rendement nominal 80/60 % 91,6 91,5 91,7 91,9 91,8 91,5 91,6 91,2
Résistance du côté chauffage mbar 1,4 1,9 2,4 3,4 4,0 4,5 4,8 5,0
Pression de refoulement nécessaire mbar 0
Résistance du côté eau
pour T
v
-T
r
= 10 K mbar 56 72 88 108 136 168 200 228
pour T
v
-T
r
= 20 K mbar 14 18 22 27 34 42 50 57
Température des gaz évacués 80/60 de/à°C 160-186 160-183 160-187 160-193
Débit des gaz évacués pour fuel EL
et 13% de CO
2
de/à kg/h 468-564 558-650 642-739 729-827 819-896 888-1001 987-1090 1079-1183
Débit des gaz évacués pour gaz
et 10% de CO
2
de/à kg/h 470-565 561-651 645-741 732-830 822-899 891-1005 991-1094 1083-1187
Surpression totale admissible bar 5,5
Température aller maxi °C85
Volume de gaz dans la chaudière m³ 0,48 0,53 0,58 0,63 0,68 0,73 0,78 0,83
Volume d'eau l 159 176 193 210 227 244 261 278
Raccord pour gaz évacués Ø mm 300
Profondeur de la chambre de combustion mm 1320 1470 1620 1770 1920 2070 2220 2370
Raccord aller/retour DN 100
Poids kg 1145 1250 1355 1460 1565 1670 1775 1880
Pertes de préparation % 0,24 0,22 0,21 0,20 0,19 0,18 0,18 0,17
N
o
d'identification du produit CE CE-0063AT3421
N
o
d'admission de construction 08-226-161

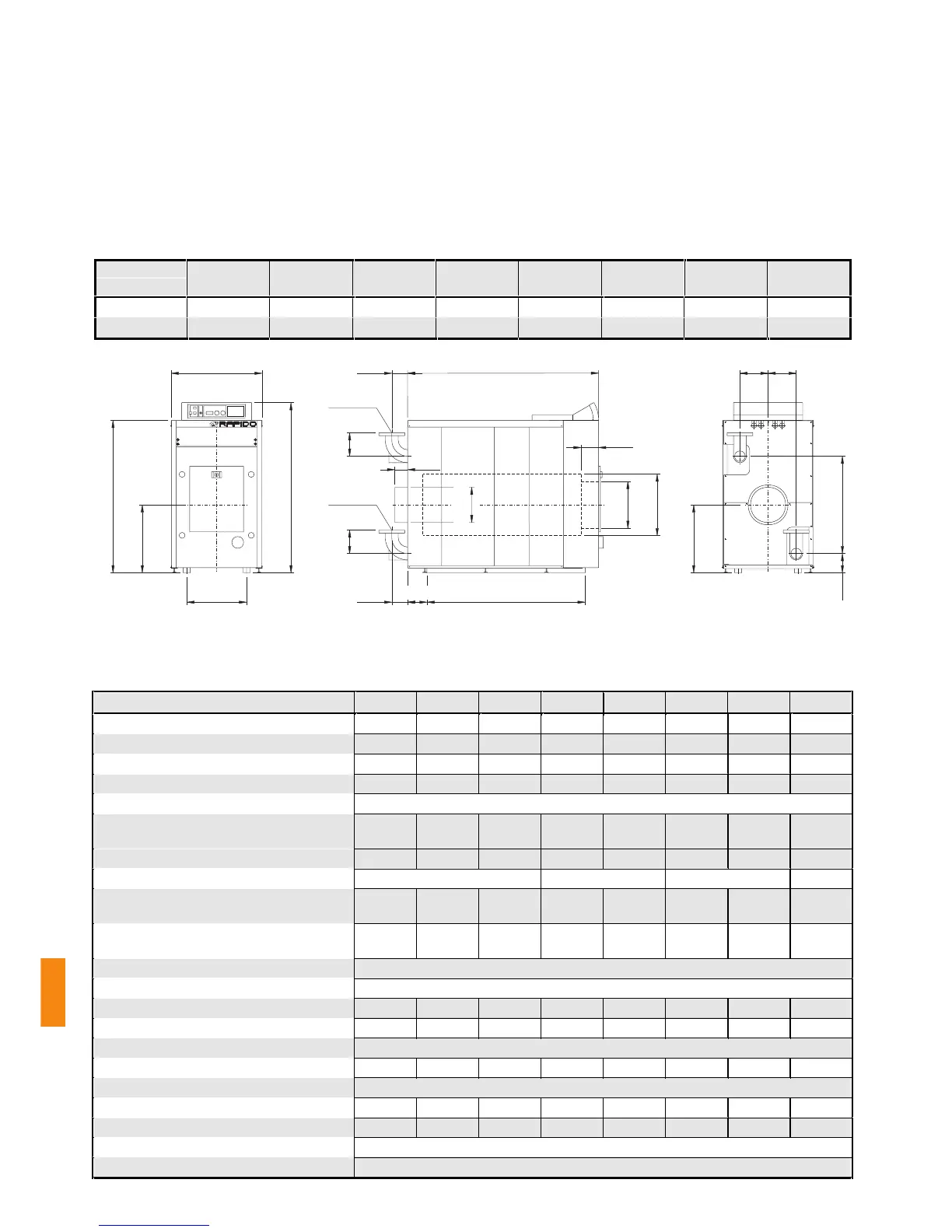

4 Dimensions
240240
Ø 400
150
200
200
165 830
580
T1135
110
T
130
Di=ø100
Di=ø 100
510
775
580
1300
1452
Ø 525
165
Ø 300
Dimensions
en mm
F 310/9 F 310/10 F 310/11 F 310/12 F 310/13 F 310/14 F 310/15 F 310/16
T 1630 1780 1930 2080 2230 2380 2530 2680
T1 1350 1500 1650 1800 1950 2100 2250 2400
Vue de front Vue de gauche Vue du dos
5 Spécifications techniques
20000021
