4
Typ F 310 /9 /10 /11 /12 /13 /14 /15 /16
Nennwärmeleistung von/bis kW 285-338 339-390 391-444 445-498 499-539 540-600 601-654 655-708
Nennwärmebelastung von/bis kW 307-369 366-425 421-484 478-542 537-598 582-665 647-714 707-775
Nenn-Wirkungsgrad 80/60 % 91,6 91,5 91,7 91,9 91,8 91,5 91,6 91,2
Heizgasseitiger Widerstand mbar 1,4 1,9 2,4 3,4 4,0 4,5 4,8 5,0
Notwendiger Förderdruck mbar 0
Wasserseitiger Widerstand
bei T
v
-T
r
= 10 K mbar 56 72 88 108 136 168 200 228
bei T
v
-T
r
= 20 K mbar 14 18 22 27 34 42 50 57
Abgastemperatur bei 80/60 von /bis °C 160-186 160-183 160-187 160-193
Abgasmassestrom bei Heizöl EL
und 13% CO
2
von/bis kg/h 468-564 558-650 642-739 729-827 819-896 888-1001 987-1090 1079-1183
Abgasmassestrom bei Erdgas
und 10% CO
2
von/bis kg/h 470-565 561-651 645-741 732-830 822-899 891-1005 991-1094 1083-1187
zul. Gesamtüberdruck bar 5,5
max. Vorlauftemperatur °C 85
Gasinhalt Kessel m³ 0,48 0,53 0,58 0,63 0,68 0,73 0,78 0,83
Wasserinhalt l 159 176 193 210 227 244 261 278
Abgasanschluß Ø mm 300
Feuerraumtiefe mm 1320 1470 1620 1770 1920 2070 2220 2370
Vor/Rücklaufanschluß DN 100
Gewicht kg 1145 1250 1355 1460 1565 1670 1775 1880
Bereitschaftsverluste % 0,24 0,22 0,21 0,20 0,19 0,18 0,18 0,17
CE-Produkt-Id-Nr. CE-0063AT3421
Bauart-Zulassungs-Nr. 08-226-161

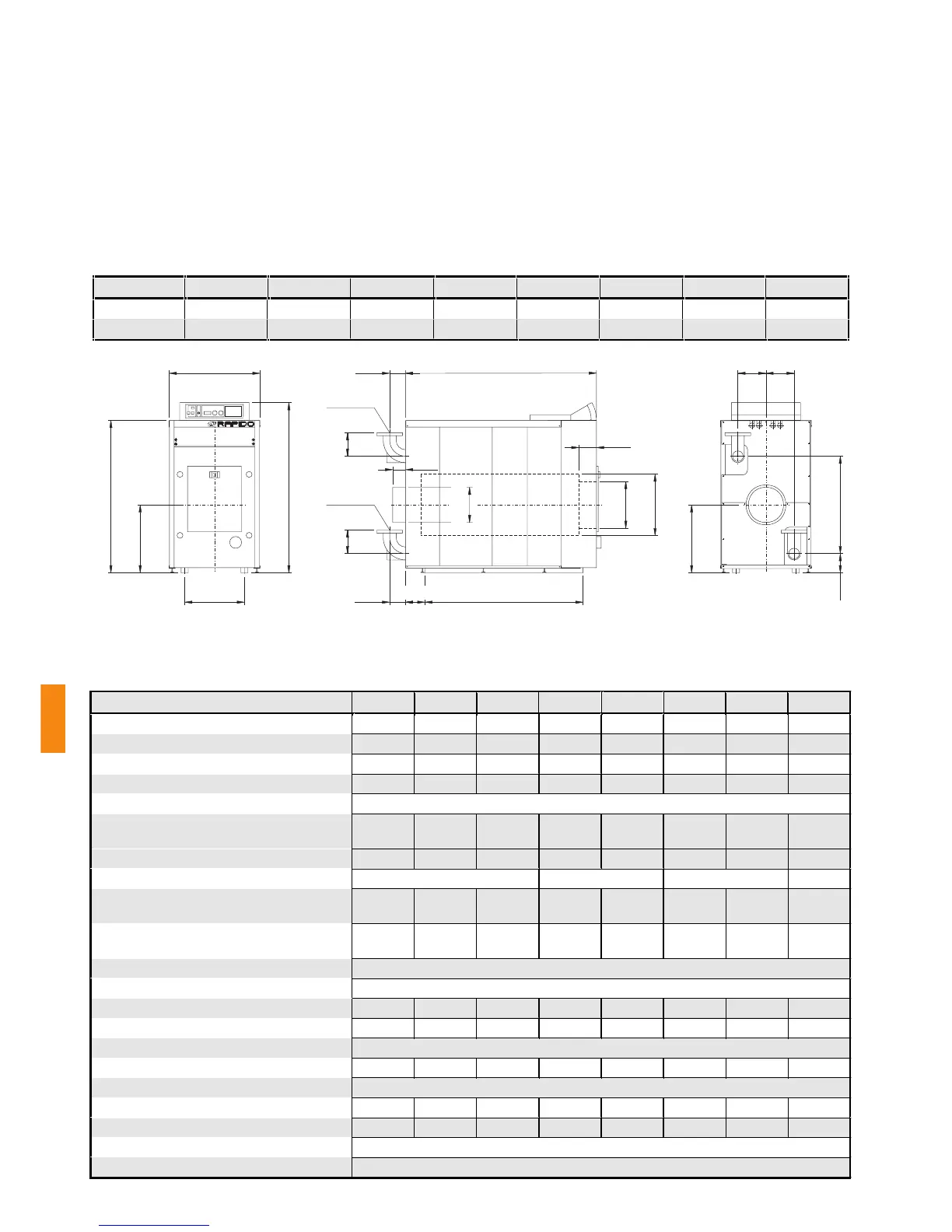

4 Abmessungen
240240
Ø 400
150
200
200
165 830
580
T1135
110
T
130
Di=ø100
Di=ø 100
510
775
580
1300
1452
Ø 525
165
Ø300
Maße mm F 310/9 F 310/10 F 310/11 F 310/12 F 310/13 F 310/14 F 310/15 F 310/16
T 1630 1780 1930 2080 2230 2380 2530 2680
T1 1350 1500 1650 1800 1950 2100 2250 2400
Vorderansicht Seitenansicht von links Rückansicht
5 Technische Daten
20000021
3 Lieferumfang
In losen Gliedern, Verkleidung mit Isolierung karton-
verpackt.
3.1 Zubehör
 Schaltpult SP 2.2 für den Betrieb des F310 mit zwei-
stufigem Brenner.
 Rapidomatic
®
Z2.3SM oder rapidomatic
®
Z3.3SM für Einbau in das Schaltpult SP2.2.
 Längsdämmbügel zur Reduzierung der Körperschall-
übertragung.
