Ravaglioli KPX337W User Manual

45
0472-M002-3
KPX 336-337 W-WK-WR
11
MORSETTO
TRASFORMATORE COMANDI 30 VA 0-230-400/0-27
TELERUTTORE COMANDO MOTORE 1/2
SONDA TERMICA MOTORE
MOTORE COLONNA 1/2
INVERTITORE GEN. DI FASE CON COMANDO SAL./DISC.
FUSIBILE PROTEZIONE SECONDARIO TR.5X20 2A
250V RAPIDO
FUSIBILE PROTEZIONE PRIMARIO TR.5X20 1A 250V
RAPIDO (VERSIONE 230V) 10.3X38 1A 500V gl (VER-
SIONE 400V)
TERNA FUSIBILI PROTEZIONE LINEA MOTORI 10.3X38
32A 400V aM (VERSIONE 230V) 10.3X38 20A 500V aM
(VERSIONE 400V)
FINECORSA DI SALITA
FINECORSA DI DISCESA CARRELLO 1/2
FINECORSA CARRELLO 2 PIÙ ALTO DEL CARRELLO 1
FINECORSA CARRELLO 1 PIÙ ALTO DEL CARRELLO 2
NOMENCLATURA
TR
TM1/2
STM1/2
M1/2
IG
FU3
FU2
FU1
FCS
FCD1/2
FC2
FC1
RIFER.
TERMINAL
COMMAND TRANSFORMER 30 VA 0-230-400/0-27
1/2 MOTOR COMMAND TELESWITCH
MOTOR HEAT PROBE
1/2 POST MOTOR
GEN. PHASE INVERTER WITH RISE/DESCENT COMMAND
SECONDARY PROTECTION FUSE TR 5X20 2A 250V RAPID
PRIMARY PROTECTION FUSE TR 5X20 1A 250V RAPID
(230V VERSION) 10.3X381A 500V GL (VERSION 400V)
TRIPLET OF MOTOR LINE FUSES 10.3X38 32A 400V
AM (VERSION 230V) 10.3X38 20A 500V AM (VERSION
400V)
RISE LIMIT SWITCH
1/2 CARRIAGE DESCENT LIMIT SWITCH
LIMIT SWITCH TO BLOCK CARRIAGE 2 TO HIGHER
THAN CARRIAGE 1
LIMIT SWITCH TO BLOCK CARRIAGE 1 HIGHER THAN
CARRIAGE 2
DENOMINATIONS
TR
TM1/2
STM1/2
M1/2
IG
FU3
FU2
FU1
FCS
FCD1/2
FC2
FC1
RIFER.

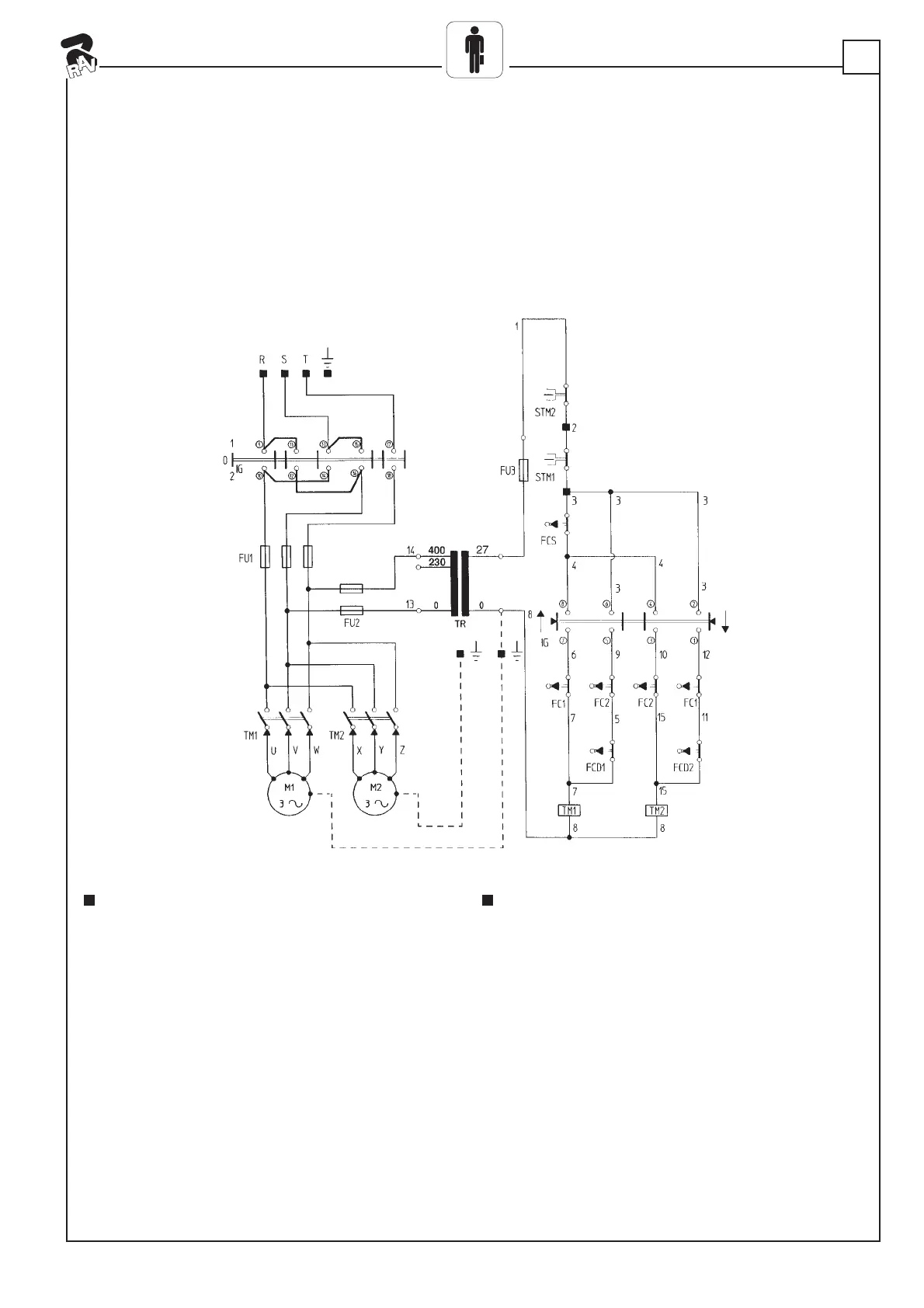

11. IMPIANTO ELETTRICO
Installazione da eseguire dall'utilizzatore
11. ELECTRICAL INSTALLATION
Power installations must be made by the user
11. ELEKTROANLAGE
Netzanschluss nur durch Elektrofachkräfte
11. INSTALLATION ÈLECTRIQUE
L'installation doit être effectée par l'usager
11. ESQUEMA ELECTRICO
La instalación tiene que efectuarla el utilizador
