Ravaglioli RAV 212NL User Manual

9
0525-M013-1
RAV 212NL (VAR210/C4)
RAV 214NL (VAR210/C6)
RAV 216NL (VAR210/C8)
3

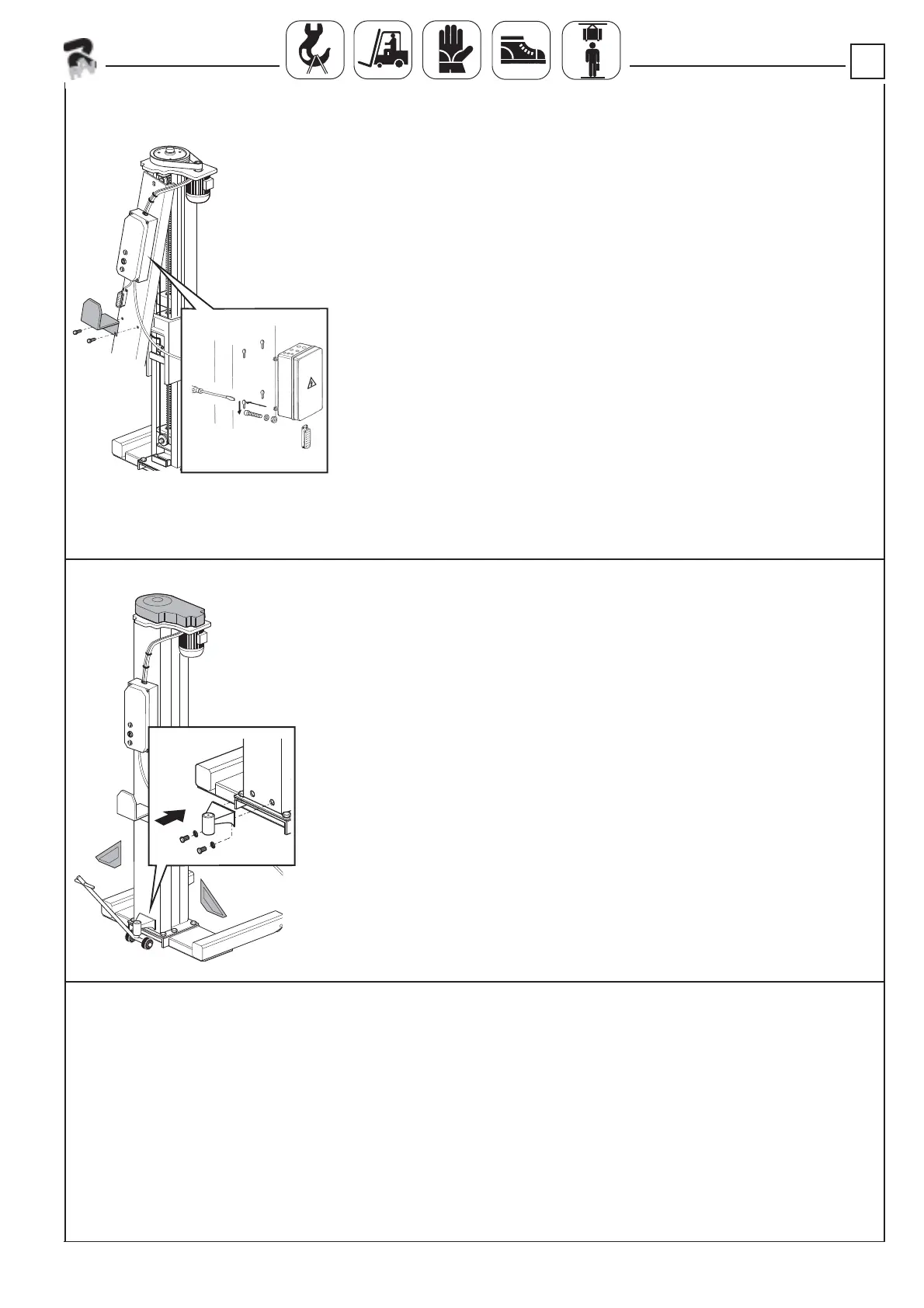

- Prendere il carter colonna e posizionarlo in piedi per poter montare la cassetta
elettrica.
Avvitare (non completamente) le quattro viti dietro alla cassetta elettrica, inserire la
testa delle viti nei quattro fori presenti sul carter, premere verso il basso la cassetta
elettrica e serrare le viti montare il connettore. - Montare il supporto cavo elettrico.
- Position the post guard in vertical position so to fit the push-button board.
Tighten (not completely) the four screws behind the push-button board. Fit the screw
head into the four guard holes, press the push-button down and then tighten the screws.
- Fit the electric cable support.
- Das Säulengehäuse nehmen und aufrecht aufstellen, um den Schaltkasten zu
montieren.
Die vier Schrauben hinter dem Schaltkasten anschrauben (nicht festziehen), den
Schraubenkopf in die vier Löcher am Gehäuse einsetzen, den Schaltkasten nach
unten drücken und die Schrauben anziehen den Steckverbinder montieren. - Den
Kabelhalter montieren.
- Prendre le carter et le positionner debout pour pouvoir monter le boîtier électrique.
Visser (pas complètement) les quatre vis derrière le boîtier électrique, introduire la
tête des vis dans les quatre trous présents sur le carter, appuyer vers le bas le boîtier
électrique et serrer les vis
monter le connecteur. - Monter le support câble électrique.
- Coger el cárter de la columna y colocarlo de pie para poder montar la caja eléctrica.
Atornillar (no completamente) los cuatro tornillos detrás de la caja eléctrica, introducir
la cabeza de los tornillos en los cuatro orificios presentes en el cárter, apretar hacia
abajo la caja eléctrica, apretar los tornillos, montar el conector. - Montar el soporte
cable eléctrico.
6
- Togliere il golfare di sollevamento e montare il carter motore. - Montare i salvapiedi.
- Montare il carter e fissarlo mediante le apposite viti, avendo cura di montare nella parte
bassa il supporto transpallet.
- Remove the lifting eyebolt and fit the motor guard. - Fit feet protection.
- Close the guard and secure through the suitable screws. Fit the transpallet support at the
bottom.
- Die Hebeöse entfernen, dann das Motorgehäuse montieren. - Den Fußschutz montieren.
- Das Gehäuse unter Anwendung der entsprechenden Schrauben montieren, dabei darauf
achten, dass der Halter für den Palettenhubwagen im unteren Bereich montiert wurde.
- Enlever le piton de levage et monter le carter moteur. - Monter les protections pieds.
- Monter le carter
et le fixer au moyen des vis appropriées, en prenant soin de monter le
support transpalette dans la partie basse.
- Quitar la armella de elevación y montar el cárter motor. - Montar la protección pies.
- Montar el cárter y fijarlo con los tornillos específicos, prestando mucha atención a montar
el soporte transpaleta en la parte baja.
7
Dopo aver rimosso le varie parti dellimballo, riporle in appositi luoghi di raccolta inaccessibili a bambini e animali per poi essere
smaltite.
After having removed the different packaging materials, take them to special waste collecting areas far from children and animal
reach where they will subsequently be disposed of.
Nach dem Entfernen der verschiedenen Verpackungsteile, sie an einen für Kinder und Tiere unzugänglichen Ort aufbewahren und
später entsprechend entsorgen.
Après avoir enlevé les différentes parties de lemballage, les déposer dans des lieux de récupération inaccessibles aux enfants et
aux animaux afin quelles
soient éliminées par la suite.
Una vez quitadas las diferentes partes del embalaje, colocarlas en un lugar de recolección específico, inaccesible a niños y
animales, y luego eliminarlas conforme a las normas vigentes.

Ravaglioli RAV 212NL Specifications

General

Brand	Ravaglioli
Model	RAV 212NL
Category	Lifting columns
Language	English
