RISERVATO AL PERSONALE AUTORIZZATO ALL'INSTALLAZIONE - ONLY FOR INSTALLATION-AUTHORIZED STAFF
IST DEM ZUR INSTALLATION AUTORISIERTEN PERSONAL VORBEHALTEN - SEULEMENT POUR LE PERSONNEL AUTORISE A L'INSTALLATION - RESERVADO AL PERSONAL ENCARGADO DE LA INSTALACION
RAV4300-RAV4350-RAV4351
RAV4355-RAV4400-RAV4401
RAV4405-RAV4501-RAV4650-RAV4800

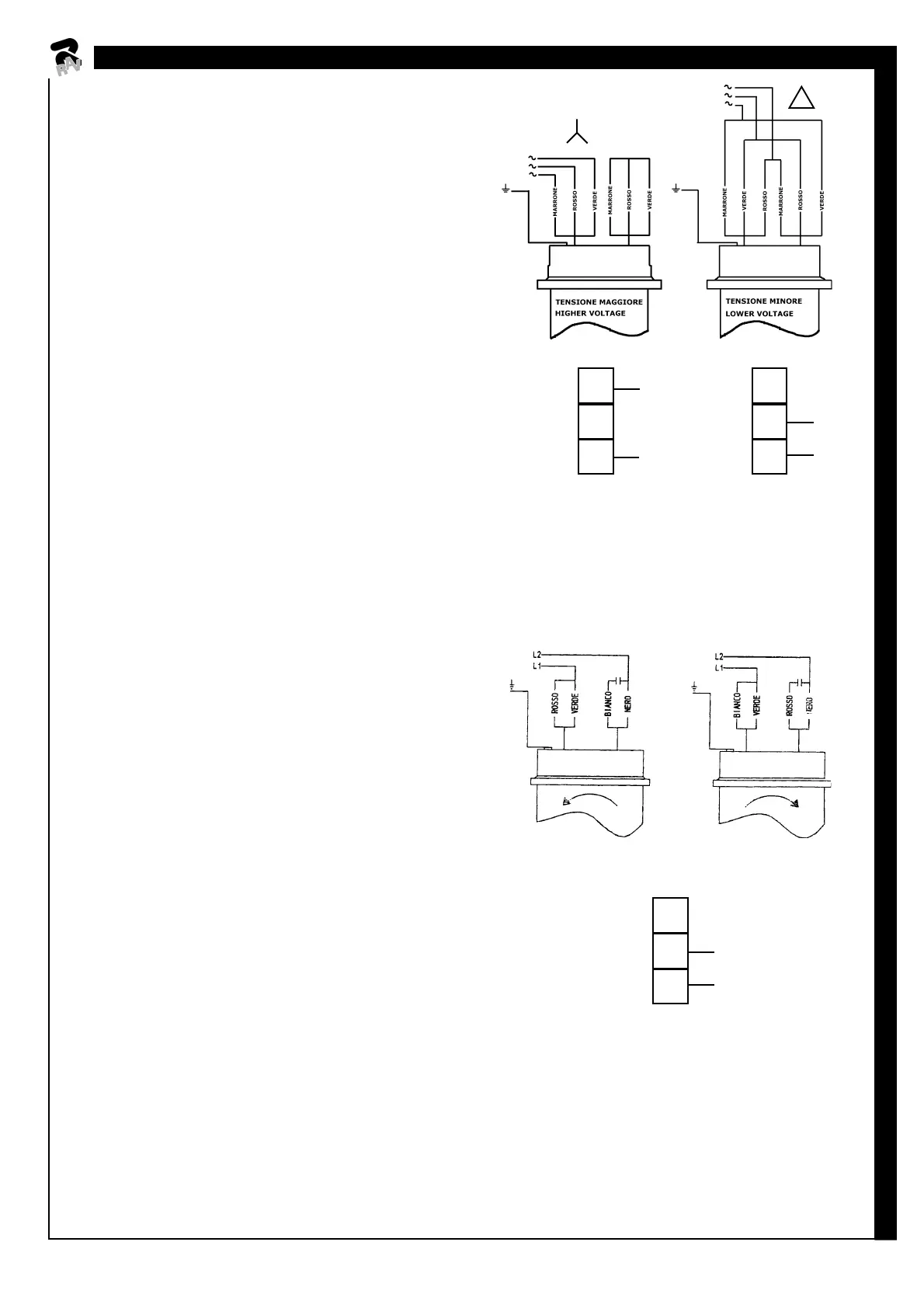

FIGURA 13
COLLEGAMENTO TRASFORMATORE
TRANSFORMER CONNECTION
TRANSFORMATORANSCHLUSS
CONNEXION AU TRANSFORMATEUR
CONEXIÓN DEL TRANSFORMADOR
COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION AU MOTEUR
CONEXIÓN DEL MOTOR
400 V 50 Hz
230 V 50 Hz
28
27
400
230
0
400
230
0
28
27
10A
16AFUSIBILI - FUSES - SICHERUNGEN - FUSIBLES - FUSIBLES
Versione 3 ph
3 phase version
Versione 1 ph
1 phase version
230 V 50 Hz
220 V 60 Hz
230 V 50 Hz
220 V 60 Hz
COLLEGAMENTO TRASFORMATORE
TRANSFORMER CONNECTION
TRANSFORMATORANSCHLUSS
CONNEXION AU TRANSFORMATEUR
CONEXIÓN DEL TRANSFORMADOR
COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION AU MOTEUR
CONEXIÓN DEL MOTOR
FUSIBILI - FUSES - SICHERUNGEN - FUSIBLES - FUSIBLES
28
27
400
230
0
25A
