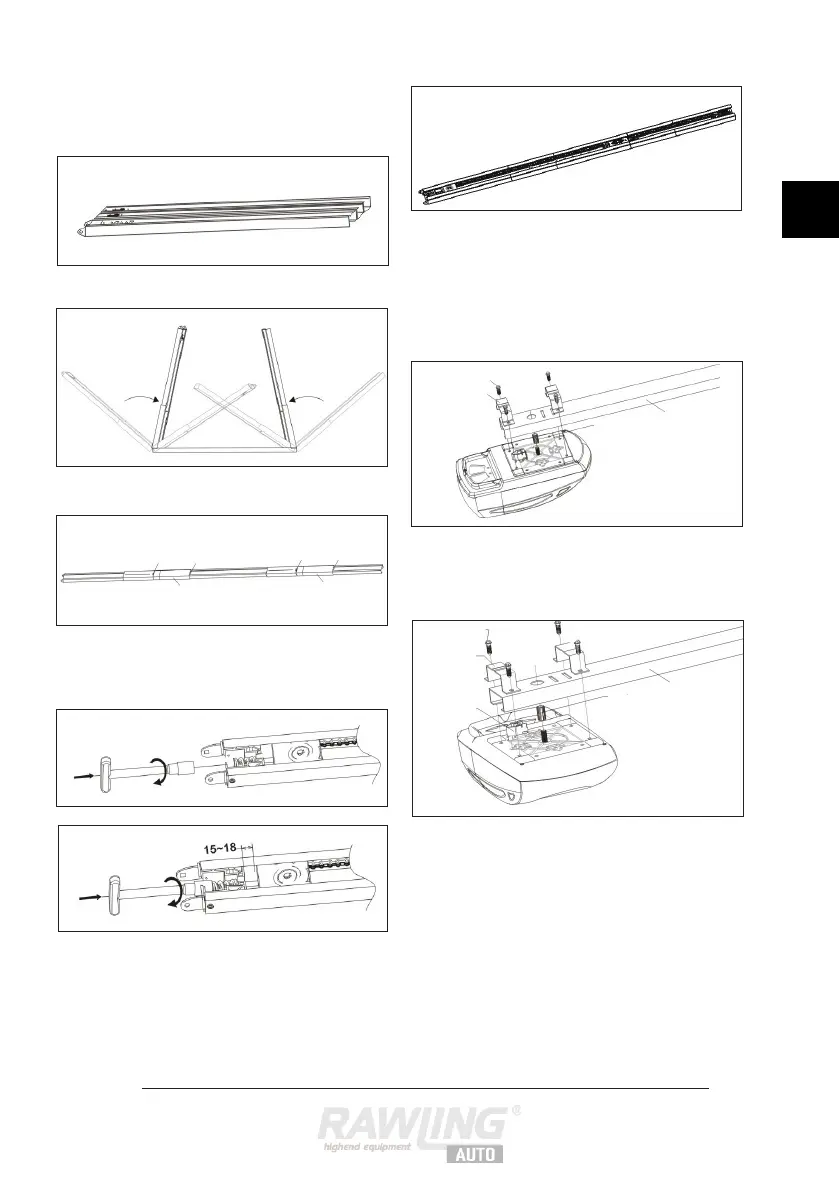

Packa upp skenan.
Vik ut skenan.
Montera kopplingar i skarvarna.
Dra fast muttern på ändstoppet med en
hylsnyckel så att det är ett spelrum på 15-18
mm.
Skenan är nu klar för montering.
Montera muffen på motoraxeln. Montera
motorhuset (8) på skenan (4) med hjälp av
två U-beslag och 4 st. 6×15 mm skruvar, så
att så lampan (9) är riktad längs skenan.
Om det är trångt om utrymme för
monteringen, kan motorn vridas ett kvarts
varv.
Uppmärksamma att du då även ska flytta
kontakten motsvarande.
Normal motorriktning
6×15 mm skruvar
U-beslag
Muff
Skena
6×15 mm skruvar
U-beslag
Kontakt
Muff
Skena
Allternativ motorriktning
