Nota
- Image non contractuelle.

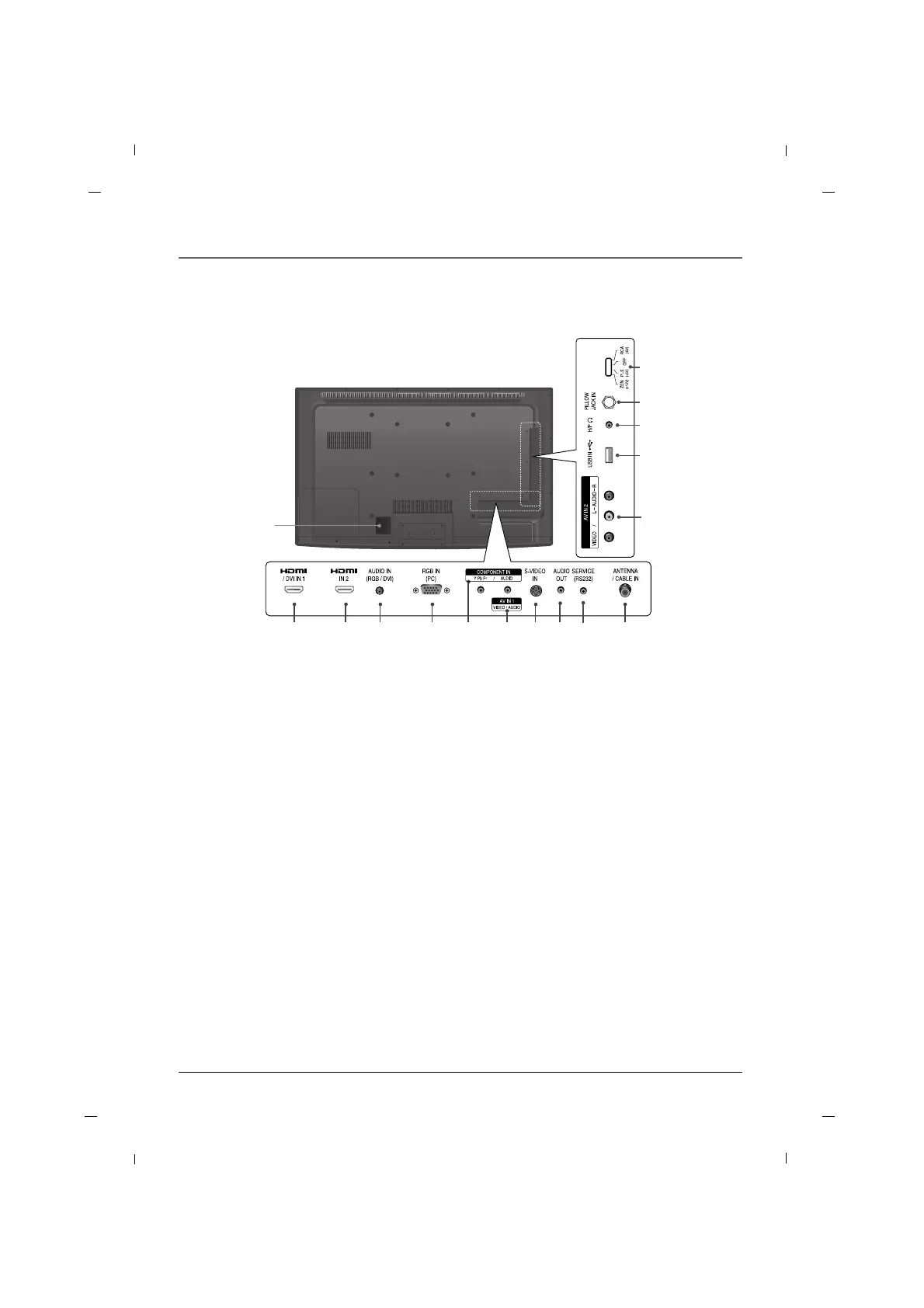

1. AC IN
Ce téléviseur doit être alimenté par un courant
électrique alternatif.
2. HDMI/DVI IN1
Branchement pour les appareils qui ont une sor-
tie HDMI.
Cette entrée peut également servir de connexion
DVI avec les entrées audio analogiques séparées.
3. HDMI IN 2
Branchement pour les appareils qui ont une sor-
tie HDMI.
4. AUDIO IN (RGB/DVI)
Branchement de la sortie audio d'un PC.
5. RGB IN (PC)
Branchement à la sortie vidéo de votre PC.
6. COMPONENT IN (YPbPr)
Entrées video / audio à composantes.
7. AV1
Se connecte à vos appareils audio/vidéo au
moyen d’un câble composite (jaune/rouge/blanc).
8. S-VIDEO IN
Se connecte à vos appareils vidéo au moyen d’un
câble S-Video.
9. AUDIO OUT
Connectez le matériel audio analogique sur dif-
férents types d’équipements.
10.SERVICE(RS232)
Utilisé par le dispositif cloneur afin d'apprendre
les réglages du téléviseur.
11.ANTENNA/CABLE IN
Branchement à l'antenne ou au câble / décodeur
de câblodistribution.
12.AV2
Se connecte à vos appareils audio/vidéo au
moyen d’un câble composite (jaune/rouge/blanc).
13.USB IN
Interface de périphérique USB.
14.Headphone
Branchez la prise casque à ce connecteur.
15.PILLOW JACK IN
Permet le raccordement au haut-parleur d’or-
eiller.
16.SELECTION SWITCH
Sélectionne les protocoles et les niveaux logiques
utilisés sur le port du haut-parleur d'oreiller.
AVERTISSEMENT
Ce commutateur contrôle la tension de l’alimen-
tation d’un haut-parleur d’oreiller externe. Il per-
met d’assurer l’interface entre le téléviseur et dif-
férents types de haut-parleur d’oreiller (RCA,
LG/Zenith, Philips). Un mauvais réglage de ce
commutateur risque d’endommager votre haut-
parleur d’oreiller.
