RCA L40HD36 - 40" LCD TV

Connexion d’un composant avec la vidéo composite (bon)
Cette connexion vous permet de connecter un composant équipé de prises de sortie vidéo
comme un lecteur DVD.
Exemple du lecteur DVD :
1. Connectez au besoin votre câble et (ou) votre antenne comme il est décrit à la page 10.
2. Connectez le câble vidéo jaune. Connectez un câble vidéo à la prise (VID1) VIDEO à l’arrière
du téléviseur et à la prise VIDEO OUTPUT du lecteur DVD.
3. Connectez vos câbles AUDIO rouge et blanc. Connectez les câbles AUDIO rouge et blanc aux
prises AUDIO droite et gauche (VID1) à l’arrière du téléviseur et aux prises AUDIO OUTPUT
du lecteur DVD.

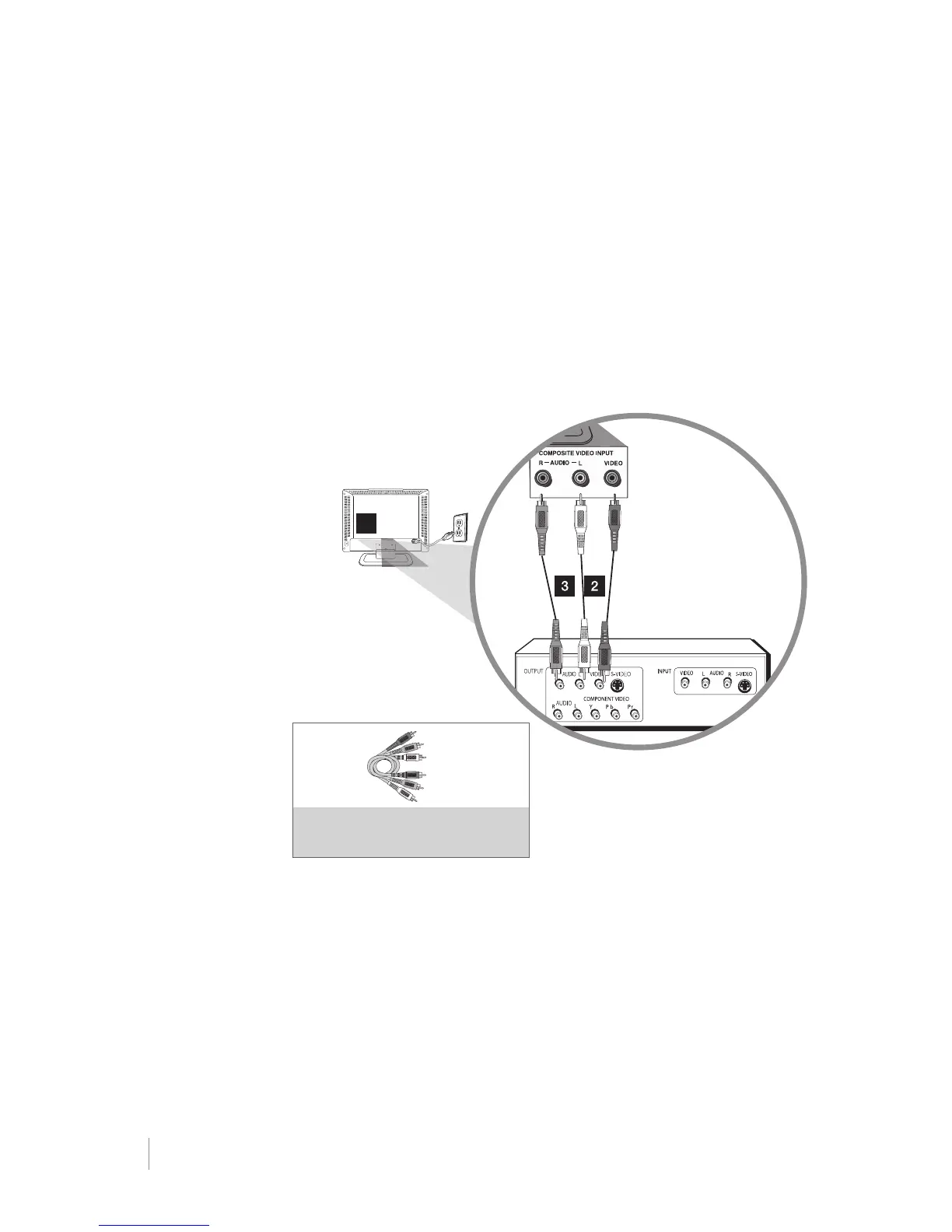

Connexion vidéo composite
Voici un exemple de connexion à l’aide d’une prise vidéo composite.
Connexion d’un composant avec la vidéo à composantes (mieux)
Cette connexion vous permet de connecter un composant équipé de prises Y Pb Pr, comme
un lecteur DVD.
Exemple du lecteur DVD :
1. Connectez au besoin votre câble et (ou) votre antenne comme il est décrit à la page 10.
2. Connectez vos câbles Y Pb Pr pour VIDÉO à composantes. Connectez trois câbles VIDÉO
ou des câbles spéciaux Y Pb Pr aux prises COMPONENT INPUT 1 (CMP1) Y Pb Pr à l’arrière
du téléviseur et aux prises Y Pb Pr du lecteur DVD.
3. Connectez vos câbles AUDIO rouge et blanc. Connectez les câbles AUDIO (blanc et rouge)
dans les prises Component Input 1 (CMP1) R et L AUDIO à l’arrière du téléviseur et dans
les prises AUDIO OUTPUT du lecteur DVD.
12 Chapitre 1 Connexions et réglages
1
CÂBLES COMPOSITES CODÉS COULEUR -
JAUNE = VIDÉO; ROUGE = AUDIO DE DROITE;
BLANC = AUDIO DE GAUCHE
Rouge
Jaune
Blanc
N’oubliez pas : Si
nécessaire, connectez
l’antenne ou le câble pour
obtenir une image. Voyez les
instructions à la page 10.
