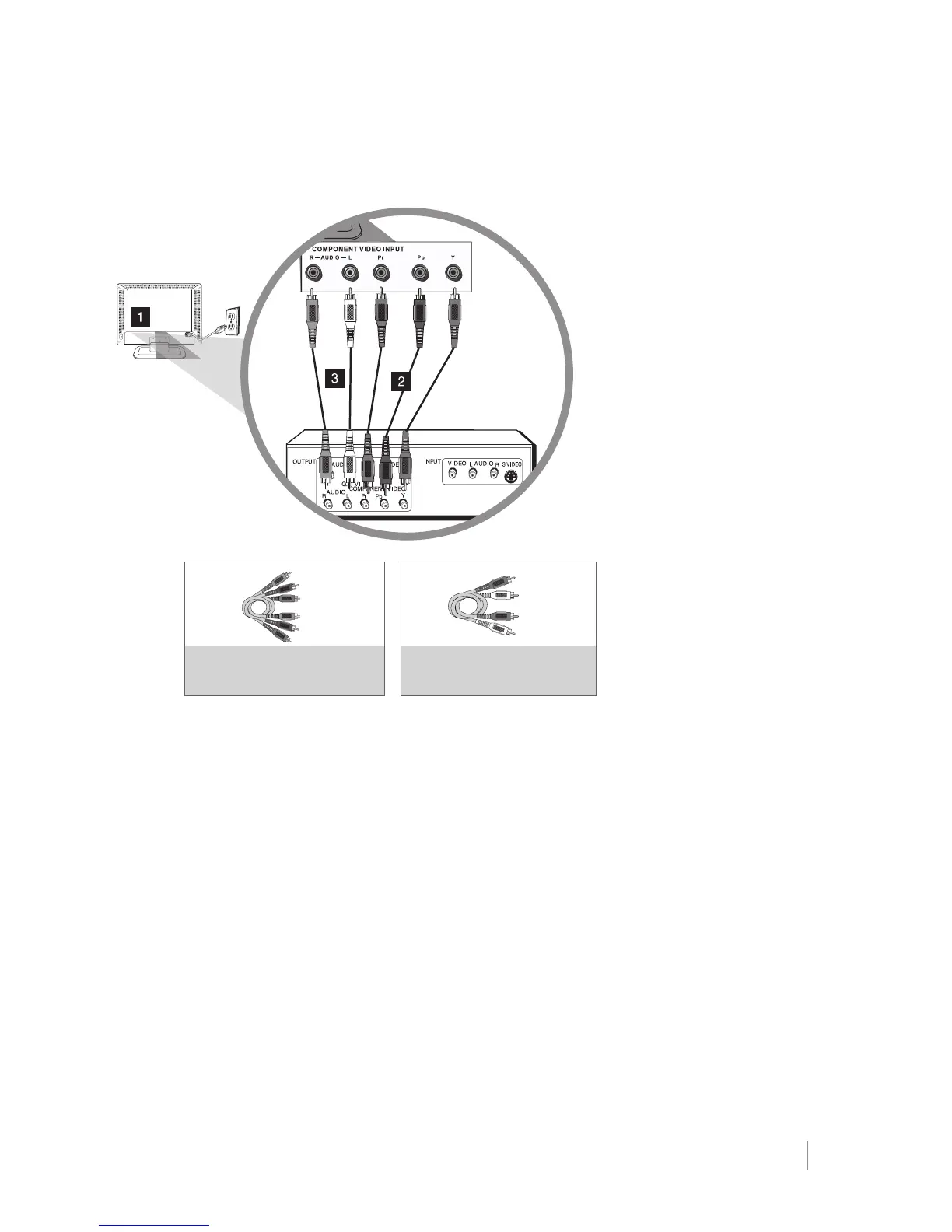

Connexion vidéo à composantes
Voici un exemple de connexion à l’aide de prises vidéo à composantes. Voyez à la page 12 les
instructions détaillées.
CÂBLES DE VIDÉO À COMPOSANTES
(Y Pb Pr) CODÉS COULEUR -
VERT, BLEU ET ROUGE
Bleu
Rouge
Vert
N’oubliez pas : Si
nécessaire, connectez
l’antenne ou le câble pour
obtenir une image. Voyez les
instructions à la page 10.
Connexion d’un composant avec HDMI (meilleur)
La technologie HDMI (High-Definition Multimedia Interface) est une connexion numérique non
comprimée qui porte les données vidéo et audio au moyen d’un câble à mini-fiche intégrée.
Puisque la technologie HDMI est basée sur la DVI (Digital Visual Interface), la prise à l’arrière
du téléviseur est également compatible avec les composants munis de prises DVI.
Exemple d’un récepteur :
Si votre récepteur est équipé d’une prise HDMI, connectez un câble HDMI. Connectez un câble
HDMI à la prise HDMI2/DVI INPUT située à l’arrière du téléviseur (ou la prise HDMI1 à l’arrière
ou HDMI3 sur le côté du téléviseur si cela est plus pratique) et à la prise de sortie HDMI située
à l’arrière de l’appareil.
-OU-
Si votre appareil est muni d’une prise DVI, connectez un câble HDMI et un adaptateur HDMI/DVI.
1. Connectez un câble HDMI à la prise d’entrée HDMI2/DVI INPUT à l’arrière du téléviseur.
2. Raccordez l’adaptateur HDMI/DVI à l’extrémité du câble HDMI, puis connectez l’adaptateur
à la prise de sortie DVI du récepteur.
3. Puisque vous utilisez un adaptateur HDMI/DVI, vous devez connecter des câbles AUDIO
séparés aux prises droite et gauche DVI AUDIO à l’arrière du téléviseur et aux prises AUDIO
droite et gauche à l’arrière du récepteur.
CÂBLES AUDIO CODÉS COULEUR -
ROUGE = AUDIO DE DROITE;
BLANC = AUDIO DE GAUCHE
Rouge
Blanc
