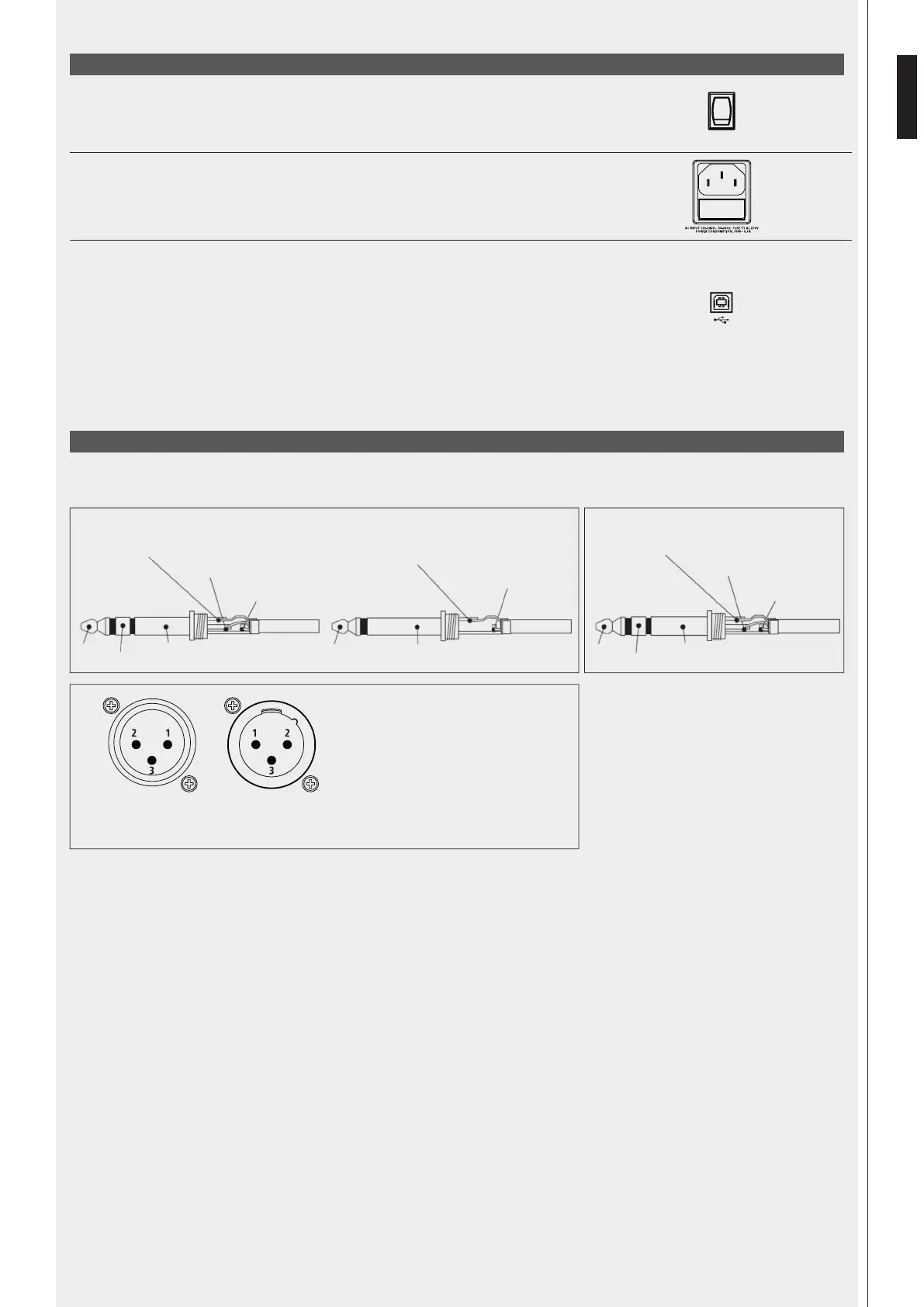

RCF F 12XR - Descrizione del Pannello Posteriore

21
[37] INTERRUTTORE DI ACCENSIONE
Utilizzare questo interruttore per accendere e spegnere il mixer F 12XR.
POWER ON/OFF
[38] INGRESSO DI ALIMENTAZIONE
Collegare qui il cavo di alimentazione fornito a corredo. L’alimentatore interno accetta tensioni da 100 V
a 240 V CA. 50-60 Hz.
[39] PORTA USB TIPO B
Utilizzabile per collegare un computer per la registrazione audio stereo del segnale MAIN MIX e per
la riproduzione audio stereo. La connessione al computer non richiede alcun driver e consente la
registrazione e la riproduzione di audio PCM a 44.1 / 48.0 kHz - 16 Bit. Il segnale audio proveniente
dal computer collegato alla porta USB può essere riprodotto attraverso il canale audio 11/12 (vedere
la sezione [15] di questo manuale).
USB AUDIO
DESCRIZIONE DEL PANNELLO POSTERIORE
ITALIANO
CONNETTORI
CONNETTORE JACK 1/4”
Schermo = Massa Schermo = Massa
Schermo = Massa
Schermo Schermo
Punta Punta
Anello
Schermo
Punta
Anello
Punta = Caldo
Punta = Canale Sinistro
Punta = Caldo
Anello = Freddo
BILANCIATO (TRS) SBILANCIATO (TS)
Anello = Canale Destro
CUFFIE (TRS)
CONNETTORE XLR
Piedinatura connettore XLR:
1 = massa
2 = segnale audio (+ o “caldo”)
3 = segnale audio (– o “freddo”)Connettore XLR (F) Connettore XLR (M)
