MODEL MLAZNICA
tip gorio-
nika
12,8 kWh/kg
G 30/G 31
PROPAN / BUTAN
28 - 30 mbar
12,8 kWh/kg
G 31
PROPAN
37 mbar
12,8 kWh/kg
G 30/G 31
PROPAN / BUTAN
50 mbar
9,45 kWh/m
3
G 20
ZEMNI PLIN
20 mbar
SPOJNO
CRIJEVO
FT**-30 G
MLAZNICA GORIONIKA
1/100 MM
4,0 kW 93 93 77 135 G 1/2“
POTROŠNJA 4,0 kW 0,546 kg/h 0,546 kg/h 0,546 kg/h 0,74 m
3
/h ---
FT**-60 G
MLAZNICA GORIONIKA
1/100 MM
2x 4,0 kW 93 93 77 135 G 1/2“
POTROŠNJA 2x 4,0 kW 1,092 kg/h 1,092 kg/h 1,092 kg/h 1,148 m
3
/h ---
Model Tip gorionika
Snaga
(kW)
Površina ploče Tip uredjaja
Razmjer
ploče
(cm)
Razm. uredjaja
(cm)
FTH - 30 G 1x 4,0 kW 4,0 gladka A 32 x 48 33 x 60 x 22 v
FTR - 30 G 1x 4,0 kW 4,0 rebrasta A 32 x 48 33 x 60 x 22 v
FTH - 60 G 2x 4,0 kW 8,0 gladka A 65 x 48 66 x 60 x 22 v
FTHR - 60 G 2x 4,0 kW 8,0 ½ rebrasta / ½ gladka A 65 x 48 66 x 60 x 22 v
FTH-C - 30 G 1x 4,0 kW 4,0 gladka A 32 x 48 33 x 60 x 22 v
FTR-C - 30 G 1x 4,0 kW 4,0 rebrasta A 32 x 48 33 x 60 x 22 v
FTH-C - 60 G 2x 4,0 kW 8,0 hladká A 65 x 48 66 x 60 x 22 v
FTHR-C - 60 G 2x 4,0 kW 8,0 ½ rebrasta / ½ gladka A 65 x 48 66 x 60 x 22 v
FTH - 90 G 3x 4,0 kW 12,0 gladka A 97 x 48 99 x 60 x 22 v
FTH - C - 90 G 3x 4,0 kW 12,0 gladka A 97 x 48 99 x 60 x 22 v
FTHR 90 G 3x 4,0 kW 12,0 1/3 rebrasta / 2/3 gladka A 97 x 48 99 x 60 x 22 v
FTHRC 90 G 3x 4,0 kW 12,0 1/3 rebrasta / 2/3 gladka A 97 x 48 99 x 60 x 22 v
TEHNIČKI PODACI GORIONIKA
FT**-90 G
MLAZNICA GORIONIKA
1/100 MM
3x 4,0 kW 93 93 77 135 G 1/2“
POTROŠNJA 3x 4,0 kW 1,638 kg/h 1,638 kg/h 1,638 kg/h 2,22 m
3
/h ---
Za ispravan rad i položaj aparata neophodno je dodržavati smjernice i norme propisane u uputstvu.
Raspakujte uredjaj i prekontrolišite da se nije slučajno oštetio tijekom transporta. Smjestite uredjaj
na vodoravnu podlogu (maximalna neravnina do 2°). Male neravnine možemo regulisati nožicama.
Ako je aparat smješten tako da će biti u neposrednoj blizini namještaja, taj mora biti otporan na
toplotu od 60°C. Instalaciju, podešavanje i početak korištenja mora biti proveden kvali kovanom
osobom, koja je k tomu povjerena od strane autorizovanog servisa.
Uredjaj može biti instaliran samostalno ili u seriji sa ostalim našim proizvodima. Obavezno dodrža-
vajte minimalnu udaljenost 10 cm od lako zapaljivih predmeta. U takvom slučaju, moraju biti prove-
dene odredjene izmjene kako bi izolirale zapaljive materijale.
Uredjaj smije biti instaliran samo na nezapaljivoj površini i pored vatrostalnog zida.

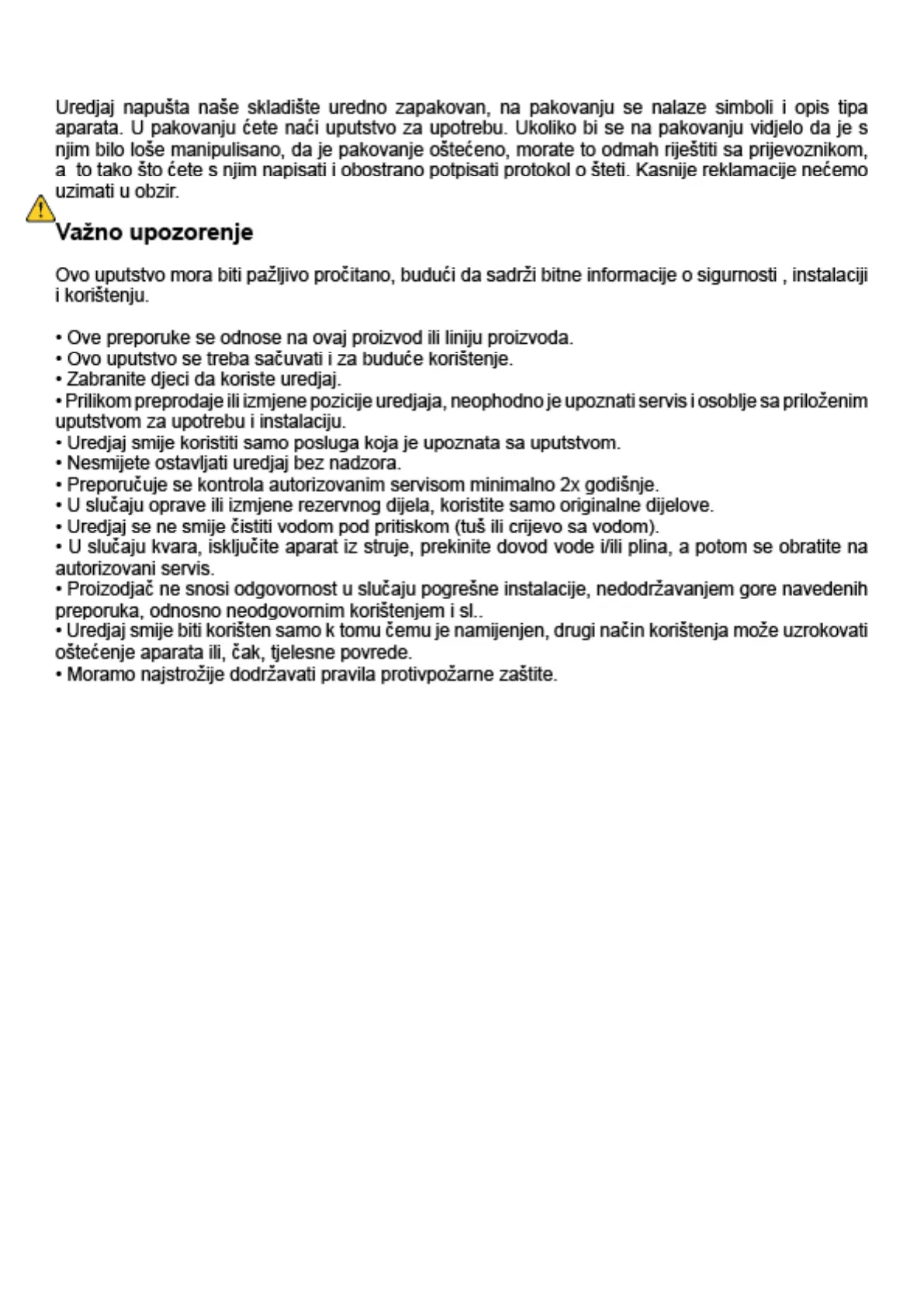

KONTROLA PAKOVANJA I APARATA
POZICIJA
