Montaje
Introducción
ADVERTENCIA: Asegúrese de leer
y comprender el capítulo de seguridad antes
de montar el producto.

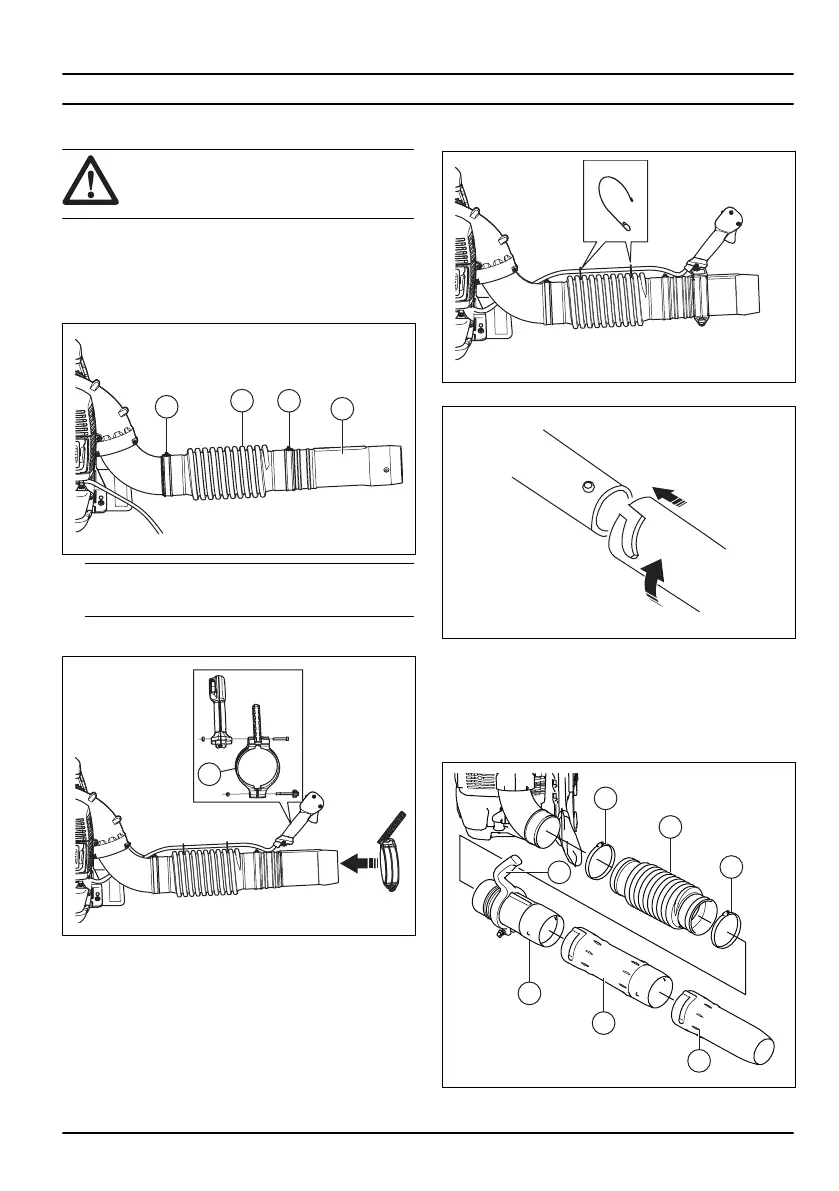

Para montar el tubo y el mango en el
producto : EBZ8560RH
1. Fije la manguera flexible (A) en el ángulo del tubo y
el tubo de control (B) con las abrazaderas (C), (D).
B
D
A
C
Nota: Lubrique el tubo de control y la manguera
flexible para facilitar su montaje.
2. Fije el mango (E) en el tubo de control y pase la
perilla a través del mango.
E
3. Apriete la perilla.
4. Fije el cable en la manguera flexible con el anclaje
del cable.
5. Fije el tubo intermedio en el tubo de control.
6. Fije la boquilla de la sopladora en el tubo intermedio.
Para montar el tubo y el mango en el
producto : EBZ8560
1. Fije el tubo flexible (A) en el ángulo del tubo con la
abrazadera (C).
C
A
D
B
E
F
G
