INSTRUCCIONES DE FUNCIONAMIENTO DE LA BOMBA MECÁNICA PARA PRUEBAS HIDROSTÁTICAS

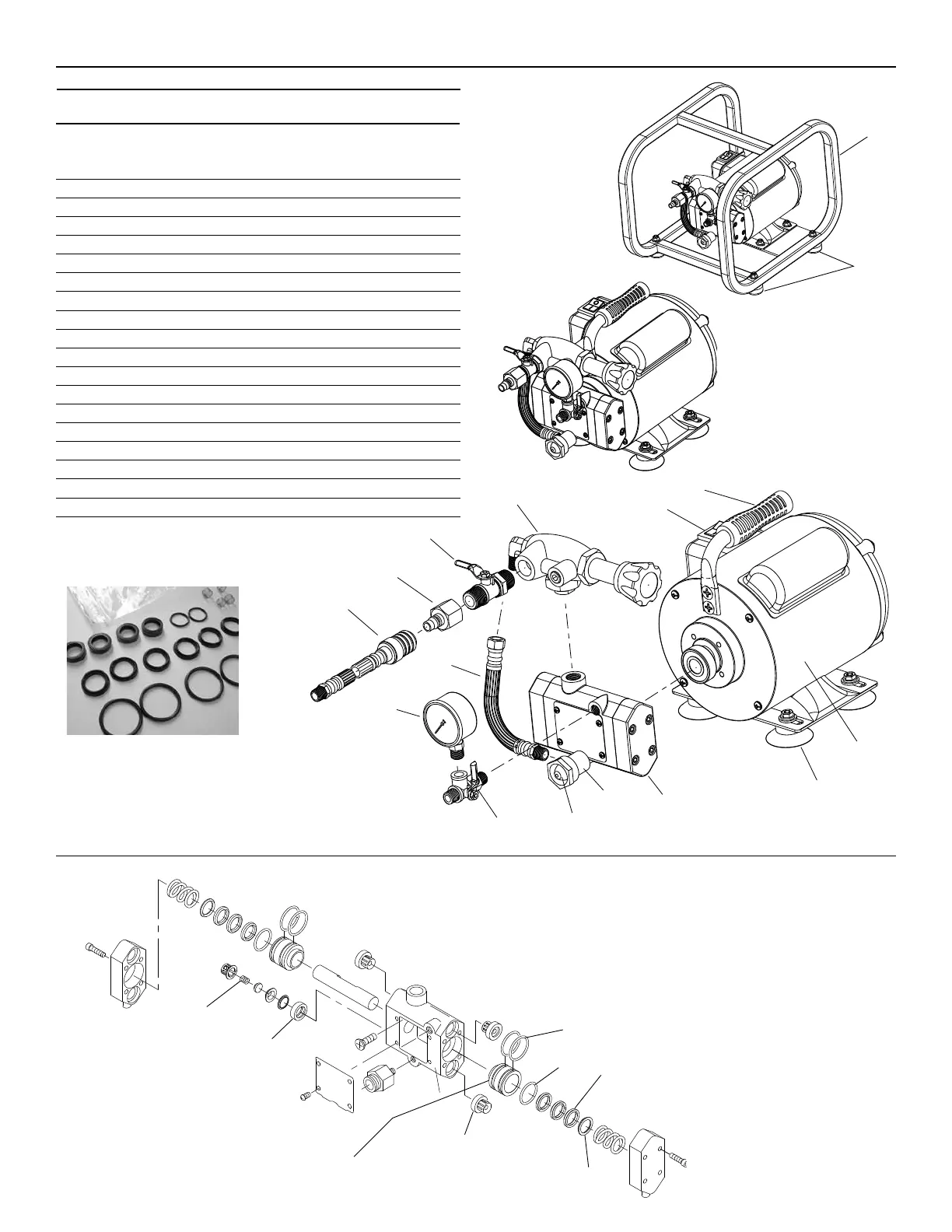

DIAGRAMA DE PIEZAS DE LA BOMBA
PIEZAS DEL KIT DE SELLOS
CANTIDAD
1. Junta tórica externa 4
2. Junta tórica interna 2
3. Sellos 6
4. Resorte 4
5. Sello 4
Sellos de
pistón
Arandela de bronce
No se incluye
Válvula de
retención
1
2
3
4
5
Válvula de
retención
Se requieren solamente 2 del artículo 1.
No extraiga los bujes de pistón de bronce.
8
7
4
10
5
1
2
3
6
8
13
14
15
9
16
17
EHTP500C
o EHTP500CE
EHTP500
o EHTP500E
11
12
Lista de piezas para el modelo EHTP
Consulte además RP-99
EHTP500 EHTP500C
N.° de Ref. EHTP500E EHTP500CE
Cantidad Descripción Código de artículo Código de artículo
1 Manguera de derivación 48183 48183 1
2 Manómetro 48185 48185 1
3 Manguera de salida de alta presión 08172 08172 1
4 Conjunto del regulador 48189 48189 1
5A* Conjunto del motor 110V. 48187 48187 1
5B* Conjunto del motor 220 V. 48196 48196 **
6 Conjunto de la bomba 48188 48188 1
7 Kit de sellos 48181 48181 1
8 Pies de la bomba 48190 — 4
9 Manija para transporte 48191 — 1
10 Interruptor eléctrico / Cubierta 48193 48193 1
11 Patas de la jaula — 48186 4
12 Jaula con patas — 48195 1
13 Macho de conexión rápida 48200 48200 1
14 Válvula de alta presión 48201 48201 1
15 Válvula de 3 vías 48202 48202 1
16 Arandela de manguera con rejilla 98180 98180 1
17 Montaje para manguera de admisión 48204 48204 1
* El conjunto del motor también incluye el n.° 8, n.° 9 y n.° 10.
** Elija el voltaje adecuado.
