N.° de ref. Descripción Código de artículo Cantidad usada
1 Manguera de derivación 48183 1
2 Manómetro 48185 1
3 Manguera de salida de alta presión 08172 1
4 Conjunto del regulador 48189 1
5 Conjunto de la bomba 48188 1
6 Kit de sellos (no se muestra) 48181 1
7 Pies de la bomba 48190 4
8 Macho de 1/2” de conexión rápida 48200 1
9 Válvula de alta presión de 1/2” 48201 1
10 Válvula de 3 vías 48202 1
11 Manguera arandela/rejilla 98180 1
12 Montaje para manguera de admisión 48204 1
ADVERTENCIA: Proteja la bomba para evitar que se congele. Guárde-
la y transpórtela en un lugar cálido. O utilice propilenglicol de grado
alimentario en la bomba para protegerla y evitar que se congele.
Instrucciones de seguridad y precaución:
• Noutiliceunamangueradealtapresiónqueestédañadaodesgastada.
• Nohagafuncionarlabombasinunsuministrodeagua.
• Antesdeguardarlabomba,lávelaconagualimpiayluegohágalafun-
cionar con una solución de agua y propilenglicol de grado alimentario
para proteger y lubricar las piezas internas.
SOLUCIÓN DE PROBLEMAS:
No haga funcionar la bomba si la rejilla con arandela, pieza n.° 98180 no
está en su lugar en la entrada. Los residuos pueden dañar la bomba o ha-
cer que pierda presión. Si no se acumula presión en la bomba, es posible
que haya residuos alojados en la válvulas de retención. Hay dos válvulas
de retención debajo de cada tapón de extremo. Extraiga los tapones de
extremo con un llave hexagonal de 5 mm e inspeccione las válvulas de
retención. Si el problema no se soluciona, es posible que se deban reem-
plazar lossellos de la bomba usando el Kit de sellos n.° 48181.
MANTENIMIENTO PERIÓDICO:
Cada 100 horas, inspeccione y lubrique el pistón y el cojinete. Está detrás
de la placa protectora frontal de la bomba. Para acceder a esta área,
extraiga los cuatro tornillos y extraiga la placa protectora. No extraiga placa
protectora frontal mientras la bomba está enchufada o en funcionamiento.
Nunca haga funcionar la bomba si no se volvió a colocar la placa protecto-
ra frontal. Lubrique con grasa de litio multiuso resistente al agua.
INSTRUCCIONES DE FUNCIONAMIENTO DE LA BOMBA MECÁNICA PARA PRUEBAS HIDROSTÁTICAS
7
MODELOS ACCIONADOS CON TALADRO DPHTP500
Recomendaciones para el motor del taladro
Taladro con cable con portabroca de ½” o de ½” inalámbrico,
de 18 V o un taladro de mayor potencia, con capacidad de
1500 RPM
Especificaciones técnicas de la bomba
Presión ajustable de 500 psi como máximo
(34 bar - kg/cm2)
1.3 galones por minuto (4.5 litros/minuto)
Válvula de purga de aire (para simplificar el cebado y el drenaje)
MODELOS ELÉCTRICOS EHTP500
Especificaciones técnicas del motor
Con certificación UL
3/4 CV 0.55 KW, monofásico, de inducción
Voltaje: 110/220V
Amperaje: 12/6,2 A
Frecuencia: 50/60 Hz.
Especificaciones técnicas de la bomba
Presión ajustable de 500 psi como máximo
(34 bar - kg/cm2)
2 galones por minuto (7 litros/minuto)
álvula de purga de aire (para simplificar el cebado
de la bomba)
Consulte además, RP-124

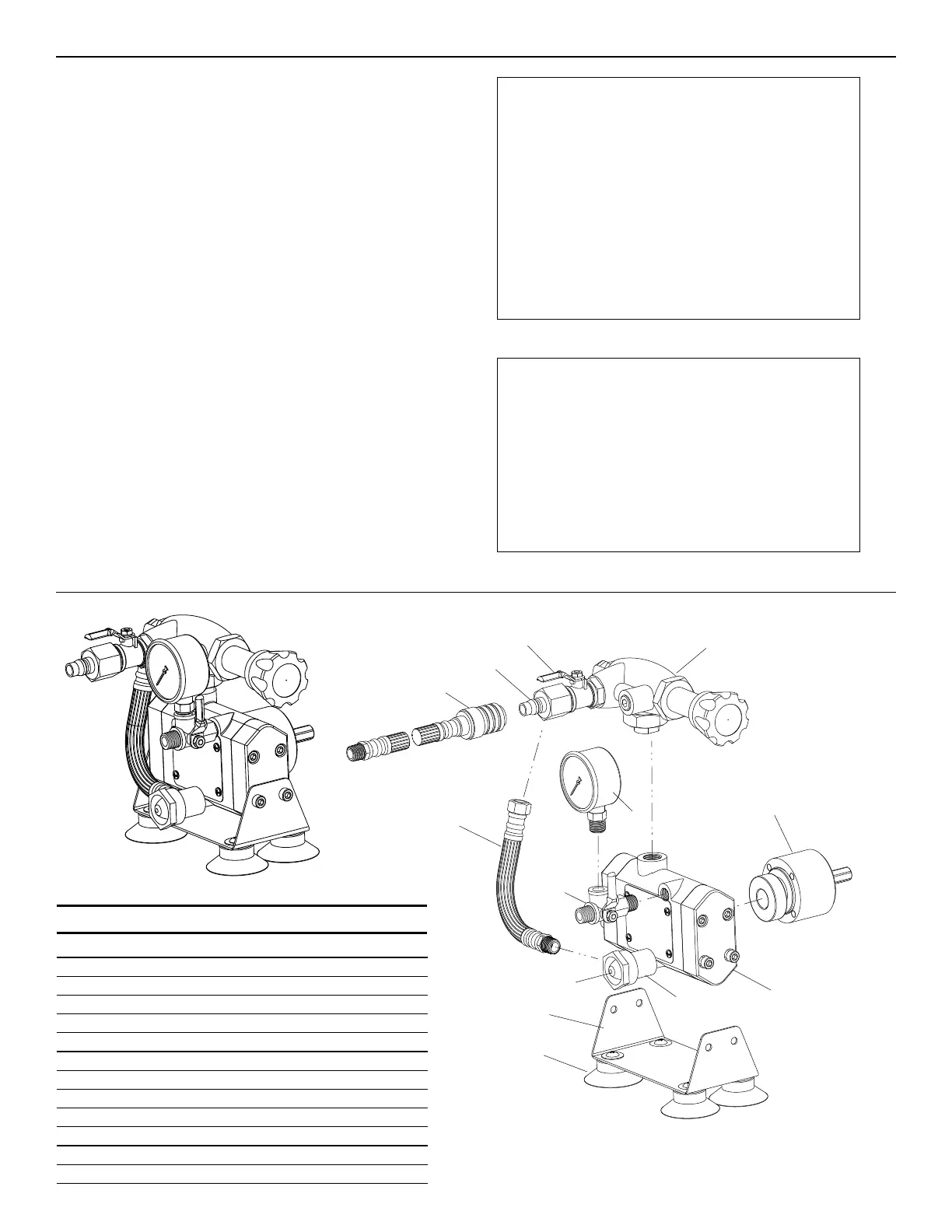

Lista de piezas para el modelo DPHTP500
4
ALOJAMIENTO DE COJINETES
BASE
1
2
3
5
7
8
9
10
11
12
DPHTP500
