Reely CROSS-TIGER - Assembly Steps - Drivetrain Components; Step 2: Propshaft Installation; Step 3: Differential and Chassis Halves Assembly

30
No. 23 16 40 / 23 16 41
© REELY 09/06
4 BAUSTUFEN / ASSEMBLY STEPS / ETAPES DE MONTAGE / BOUWSTAPPEN
31
No. 23 16 40 / 23 16 41
© REELY 06/06
4 BAUSTUFEN / ASSEMBLY STEPS / ETAPES DE MONTAGE / BOUWSTAPPEN

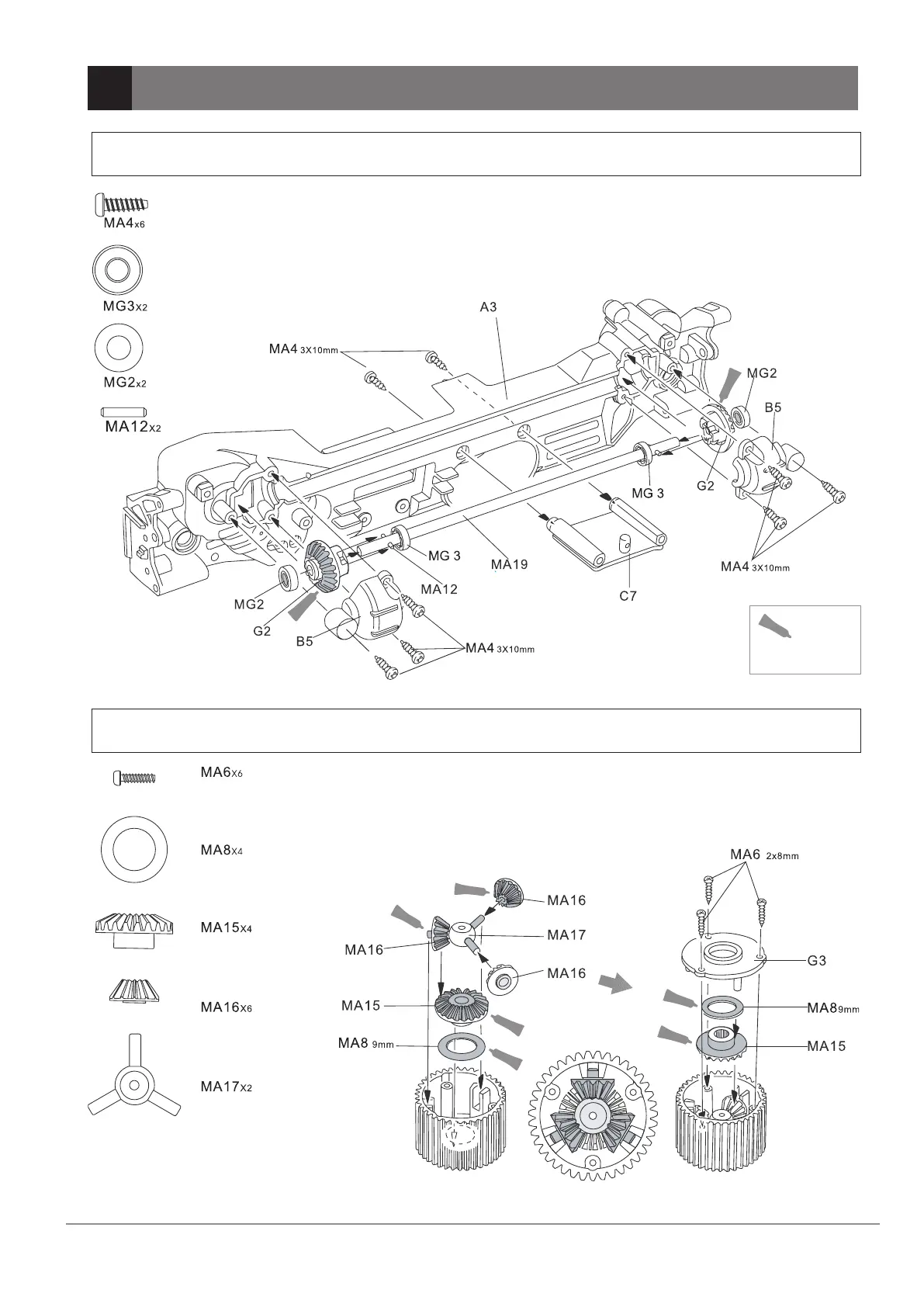

BAUSTUFE / STEP / ETAPE DE MONTAGE / BOUWSTAP 2
BAUSTUFE / STEP / ETAPE DE MONTAGE / BOUWSTAP 3
MA4
Schneidschraube
Tapping screw
Vis autotaraudeuse
Tapschroef
MG2
Gleitlager, Metall
Metal bearing
Palier à glissement
métallique
Metalen glijlager
MA17
Sternwelle
Star shaft
Axe d´etoile
MA6
Schneidschraube
Tapping screw
Vis autotaraudeuse
Tapschroef
MA8
Unterlegscheibe
Washer
Rondelle
Onderlegschijf
MA15
Kegelrad groß
Bevel gear large
grand engrenage
à roues coniques
Kegelwiel groot
MA16
Kegelrad
Bevel gear
Pignon conique
Kegelwiel
Fetten
Lubricate
Graisser
Smeer
Rechte Chassis-
hälfte
Right Chassis
Châssis droit
Chassishelft rechts
Stellen sie 2 Stück auf die gleiche Weise her
Make 2
Produisez 2 pièces de la même façon
Maak 2 stuks op dezelfde manier
MG3
Gleitlager, Metall
Metal bearing
Palier à glissement
métallique
Metalen glijlager
MA12
Welle
Shaft
Arbre
As
