Reely CROSS-TIGER - Assembly Steps - Rear Axle; Step 9: Rear Axle Assembly

34
No. 23 16 40 / 23 16 41
© REELY 09/06
4 BAUSTUFEN / ASSEMBLY STEPS / ETAPES DE MONTAGE / BOUWSTAPPEN
35
No. 23 16 40 / 23 16 41
© REELY 06/06
4 BAUSTUFEN / ASSEMBLY STEPS / ETAPES DE MONTAGE / BOUWSTAPPEN

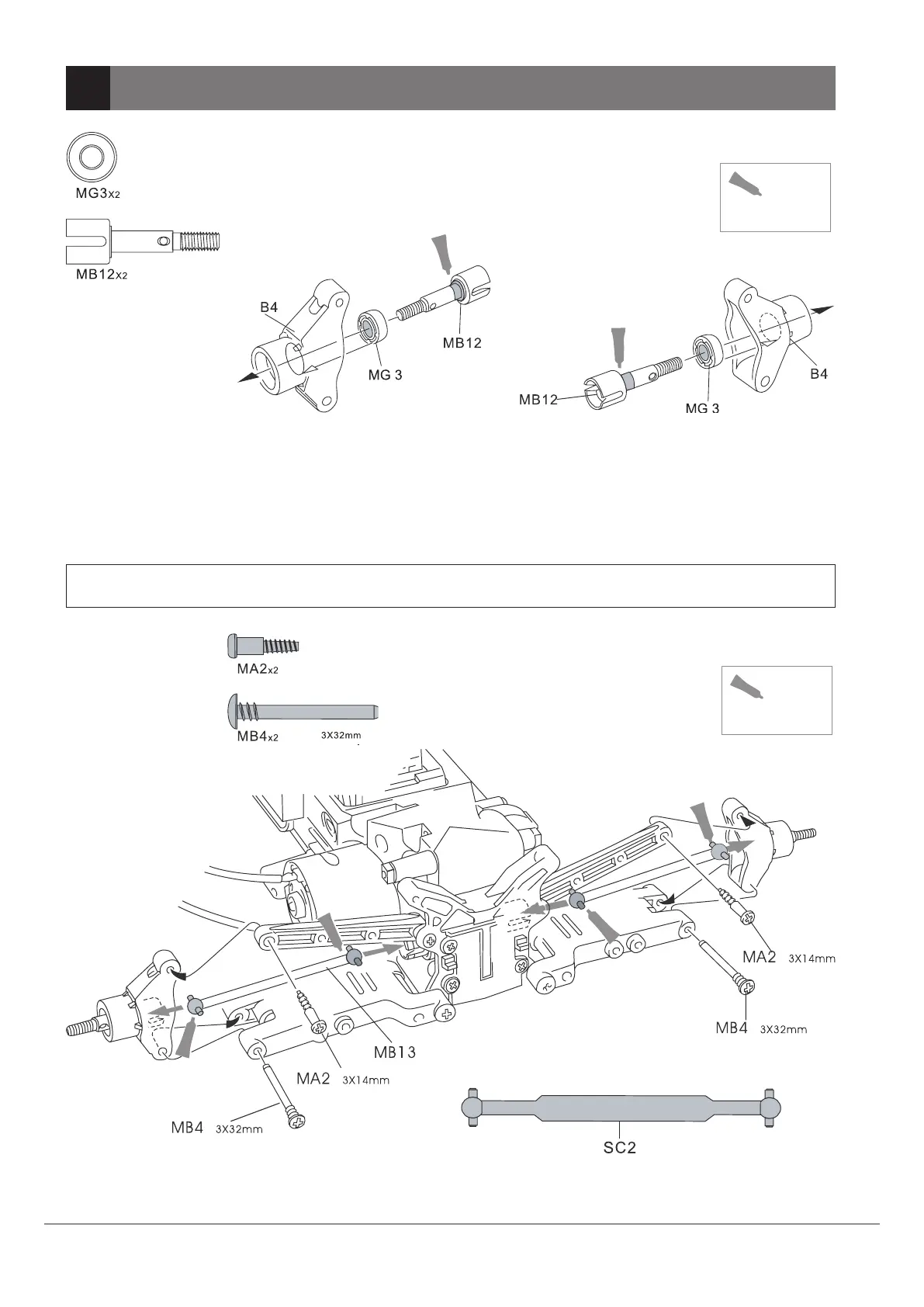

BAUSTUFE / STEP / ETAPE DE MONTAGE / BOUWSTAP 9
MG3
Gleitlager, Metall
Metal bearing
Palier à glissement
métallique
Metalen glijlager
MB12
Radachse
Wheel axle
Essieu
Wielas
MA2
Stellschraube
Step screw
Vis de réglage
Stelschroef
MB4
Schraubachse
Screw pin
Axe à vis
Schroefas
SC2
Antriebswelle
Drive shaft
Arbre de
transmission
Aandrijfsas
Nicht zu fest anziehen
Do not overtighten
Ne pas trop serrer
Niet te vast aandraaien
Fetten
Lubricate
Graisser
Smeer
Fetten
Lubricate
Graisser
Smeer
