Uppstart
1. Kontrollera att all kablering är riktigt utförd.
2. Kontrollera att omkopplare 2 står i rätt läge enligt den valda
givarkonfigurationen.
3. Om allt verkar OK, slå på matningsspänningen och gör
funktionstest av de funktioner som finns med i det aktuella
driftsfallet.
Funktionstest: Kaskadreglering, rumsreglering.
1. Ställ funktionsomkopplare 3 och 5 i läge A samt 1 och 4 i
läge B.
2. Vrid börvärdesratten till medurs ändläge. Lysdioden Y1 skall
tändas och ventilställdonet skall öppna.
3. Vrid börvärdesratten till moturs ändläge. Lysdioden Y2 skall
tändas och ventilställdonet skall stänga.
4. Ställ funktionsomkopplare 4 i läge A samt 1,3 och 5 i läge B.
5. Vrid MIN till medurs ändläge. Lysdioden Y1 skall tändas och
ventilställdonet skall öppna.
6. Vrid MIN till moturs ändläge. Lysdioden Y2 skall tändas och
ventilställdonet skall stänga.
Funktionstest: Engivarreglering, rums- eller tilluftsreglering.
1. Ställ funktionsomkopplare 3 och 5 i läge A samt 1 och 4 i
läge B.
2. Vrid börvärdesratten till medurs ändläge. Lysdioden Y1 skall
tändas och ventilställdonet skall öppna.
3. Vrid börvärdesratten till moturs ändläge. Lysdioden Y2 skall
tändas och ventilställdonet skall stänga.
Efter avslutad test:
Återställ funktionsomkopplarna till det läge som gäller för det
aktuella driftsfallet.
Vid kaskadreglering, ställ in önskad minbegränsningstemperatur
på MIN och önskad kaskadfaktor på CF.
Teknisk hjälp
Hjälp och råd på telefon: 031-720 02 30
Inställningar
AQUA24TF/D är vid leverans inställd på värden som är lämpliga
startvärden vid injustering.
Slutgiltiga värden provas ut i samband med uppstart av anlägg-
ningen. FI = Fabriksinställningar
Setpoint 0...30°C. Börvärde för huvudregulatorn.
(FI = 20°C)
Kaskadfaktor CF 1...15 Inställningsvärdet anger den ome-
delbara förskjutningen av kanalregulatorns
arbetspunkt vid 1K stegförändring av rums-
temperaturen. (FI = 1). Endast verksam vid
kaskadreglering.
Min.-begränsning 0...30°C. Lägsta tillufttemperatur vid
kaskadreglering. (FI = 15°C)
OBS: Vid engivarreglering är enbart kanalregulatorn aktiv. CF och
Min har ingen påverkan på regleringen.
Funktionsomkopplare
1 och 4 i läge B
3 och 5 i läge A
1 och 4 i läge A
3 och 5 i läge B
2 i läge A = Inbyggd
2 i läge B = Extern

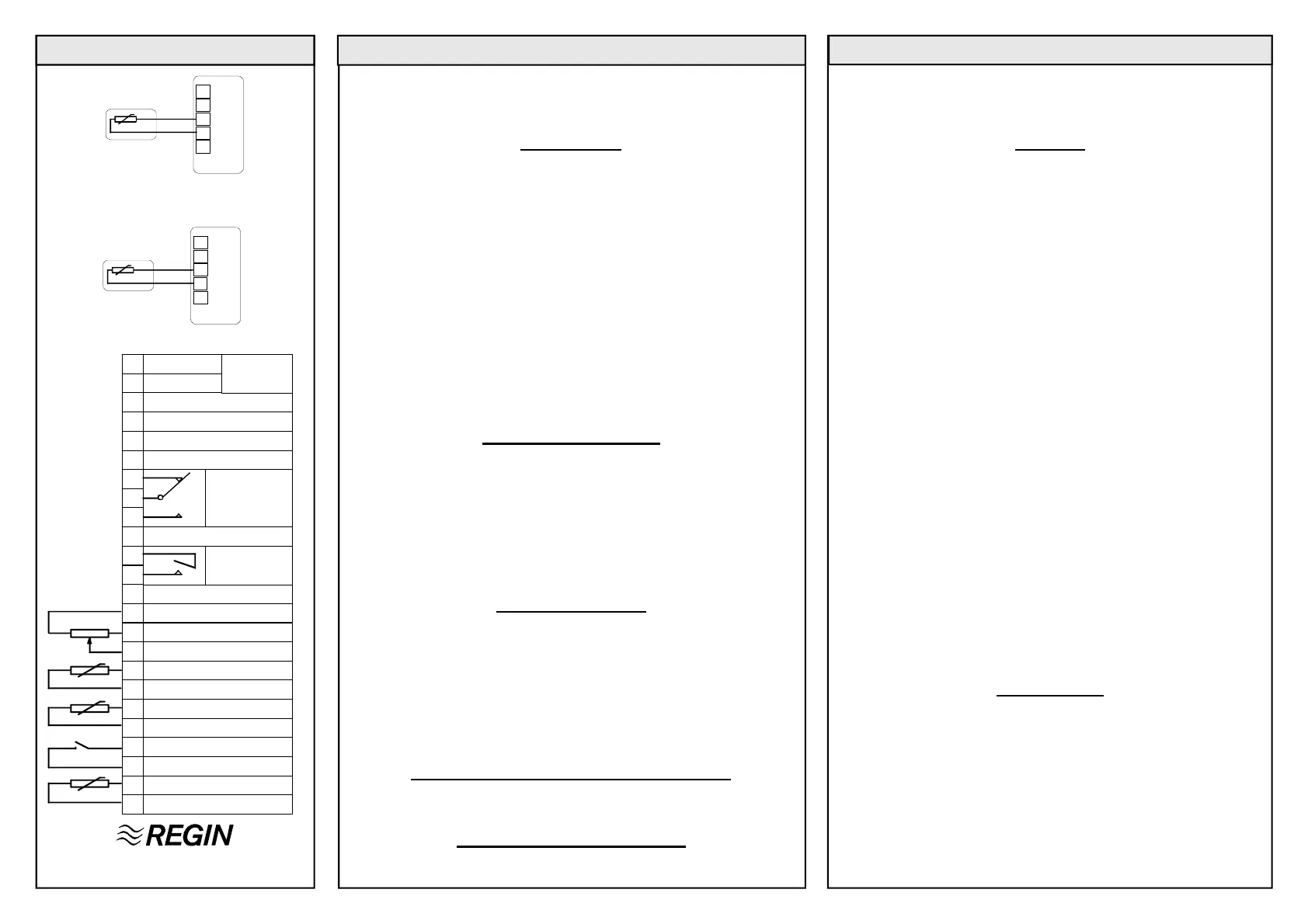

Inkopplingsfigurer
Fig 1: Huvudgivare vid drift med inbyggda börvärdespotentio-
metern.
Fig 2: Huvudgivare och extern börvärdespotentiometer TBI-30.
Fig 3: Huvudgivare och extern börvärdespotentiometer vid rums-
reglering med TG-R430.
Fig 4: Begränsningsgivare vid kaskadkopplad rumstemperatur-
reglering.
Fig 5: Frysskyddsgivare.
EMC emission och immunitet standard:
Produkten uppfyller kraven för gällande Europeiska EMC standard
CENELEC EN50081-1 och EN50082-1 och är CE-märkt.
LVD, lågspänningsdirektivet
Produkten uppfyller kraven för gällande Europeiska LVD standard
IEC669-1 och IEC 669-2-1
Engivarreglering
Kaskadreglering
Börvärdesinställning
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Systemnoll
24V AC in
Ej ansluten
Utsignal gemensam
Utsignal Minska
Utsignal Öka
Ej ansluten
SPC 0-10V DC in
Signalnoll
+10V DC ut
0-10V DC in
Frysskyddsgivare
Signalnoll
Begränsningsgivare
Signalnoll
Fläktövervakning
Signalnoll
Huvudgivare
Signalnoll
Larmrelä
24V AC, 2A
Larmrelä
230V AC, 2A
Matnings-
spänning
