AQUA24TF/D
Tel +46 (0)31 720 02 00 Fax +46 (0)31 720 02 50
Box 116
428 22 KÅLLERED SWEDEN
1612G APR 02
!
Wichtig: Lesen Sie diese
Anweisung vor Montage und
Anschluß des Produktes
AQUA24F/D
101 74
85
14
15
16
23
TG-R430
1
2
Fig 3
AQUA
4
3
23
24
TG-R530
TG-K330
1
2
Fig 1
AQUA
TBI-30
TG-R530
TG-K330
1
1
2
3
2
Fig 2
AQUA
14
15
16
23
24
Regler für Zuluft- oder
Raumtemperaturregelung,
ein 3-Punkt Ausgang
und aktive Frostschutzfunktion.
Der AQUA24TF/D wird hauptsächlich als Zuluft- oder
Raumtemperaturregler in Lüftungssystemen eingesetzt. Er verfügt
über einen 3-Punkt Ausgang für kühlen oder heizen. Der
AQUA24TF/D ist für die Hutschienenmontage geeignet wobei alle
Einstellungen an der Reglerfront gemacht werden können.
Einbau
Montieren Sie den Regler auf einer Hutschiene oder Ähnlichem.
Schutzklasse IP20
Umgebungstemperatur 0...50°C
Fühler
Hauptfühler
Bei einer Zulufttemperaturregelung muß der Fühler im Zuluftkanal
nach dem Heizregister plaziert werden.
Bei einer Raumtemperaturregelung muß der Hauptfühler an einer
representativen Stelle im Raum angebracht werden.

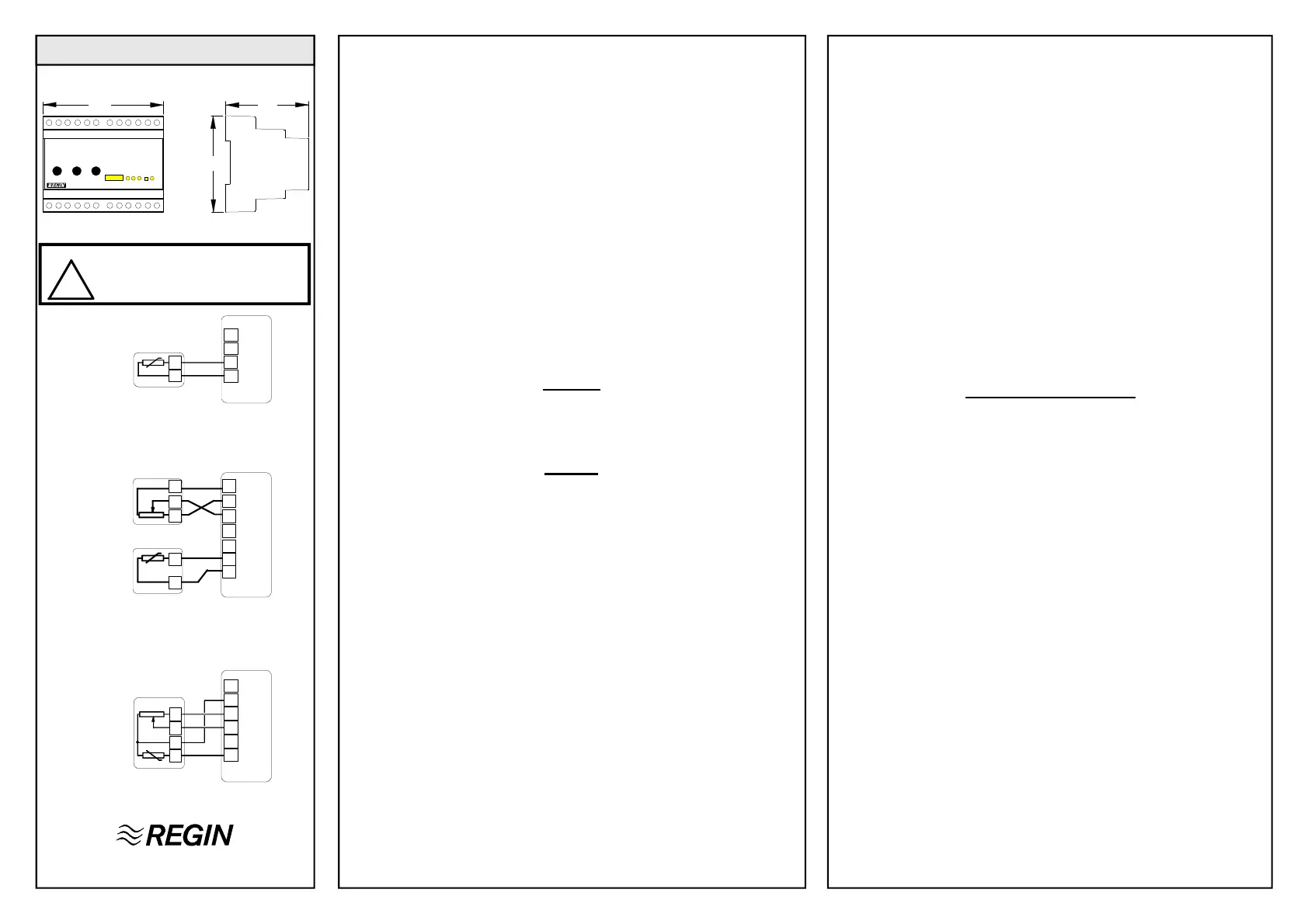

Wenn Sie das interne Sollwertpoti verwenden, schließen Sie den
Fühler lt. fig.1 an, bei externen Sollwertpoti lt. fig.2 oder fig.3 je
nach verwendetem externem Sollwertpoti.
Begrenzungsfühler
Verwenden Sie den AQUA24TF/D als Raumtemperaturregler, kann
er als Kaskadenregler mit dem Hauptfühler im Raum und einem
Begrenzungsfühler im Zuluftkanal angeschlossen werden.
Jegliche Temperaturabweichung im Raum hat eine Schiebung
des Kanalreglersollwertes zur Folge. Die Größe der Schiebung
wird durch den Kaskadenfaktor CF bestimmt. Bei Raumtem-
peraturregelung kann die Kanaltemperatur minimalbegrenzt
werden.
Schließen Sie den Begrenzungsfühler lt. fig.4. an.
Frost protection sensor
Der Frostschutzfühler kann als Anlegefühler (TG-A130) oder als
Tauchfühler (TG-D130), im Wasserrücklauf plaziert werden.
Fällt die Temperatur am Frostschutzfühler unter 10°C beginnt das
Ventil zu öffnen, fällt die Temperatur unter 5°C lösen die
Alarmrelais aus.
Der Frostalarm wird durch drücken des ALARM-Tasters an der
Front quittiert.
Relais 1: 2 A, 230 V AC zum Ventilatorstopp.
Relais 2: 2 A, 24 V für Alarmindikation.
Verdrahten Sie den Frostschutzfühler lt. Fig. 5.
Weitere Verdrahtung
Versorgungsspannung und Ausgänge
Versorgungsspannung: 24V AC +/-15% 50-60Hz.
Leistungsaufnahme 5VA Maximum
Klemme 1 = System neutral.
Klemme 2 = Phase.
Ausgang: 24V AC, 7VA Maximum
Klemme 4 =gemeinsamer Pol
Klemme 5 = Ventil schließen
Klemme 6 = Ventil öffnen
Proportionalband = 20K
Pulsperiode = 4 Sekunden
(Eine kleine Abweichung erzeugt am Ausgang einen kurzen
Ein-Puls alle 4 Sekunden. Bei steigender Abweichung dauert
der Impuls länger. Eine 20K Abweichung erzeugt ein konstan-
tes Ausgangssignal).
Beachte: Schließen Sie den Stellantrieb nur an diesen 3
Klemmen an. Klemme 4 ist NICHT der Neutralleiter.
Absenkbetrieb
Der AQUA24TF/D hat einen Eingang (Klemmen 15-16) für
einen potentialfreien Schließerkontakt vom Ventilatorschütz
(geschlossen bei Ventilatorbetrieb). Bei Ventilatorstopp
schaltet der Regler auf Absenkbetrieb und hält die Temperatur
am Frostschutzfühler auf 25°C.
Sollwertregelung
Der Sollwert kann zwischen -15K - +15K mittels einem
0-10V DC Signal am SPC Eingang (Klemme 13) geschoben
werden. 5V ergibt keine Verschiebung.
Offene Klemme 13 ergibt keine Verschiebung.
