11
FRANCAIS

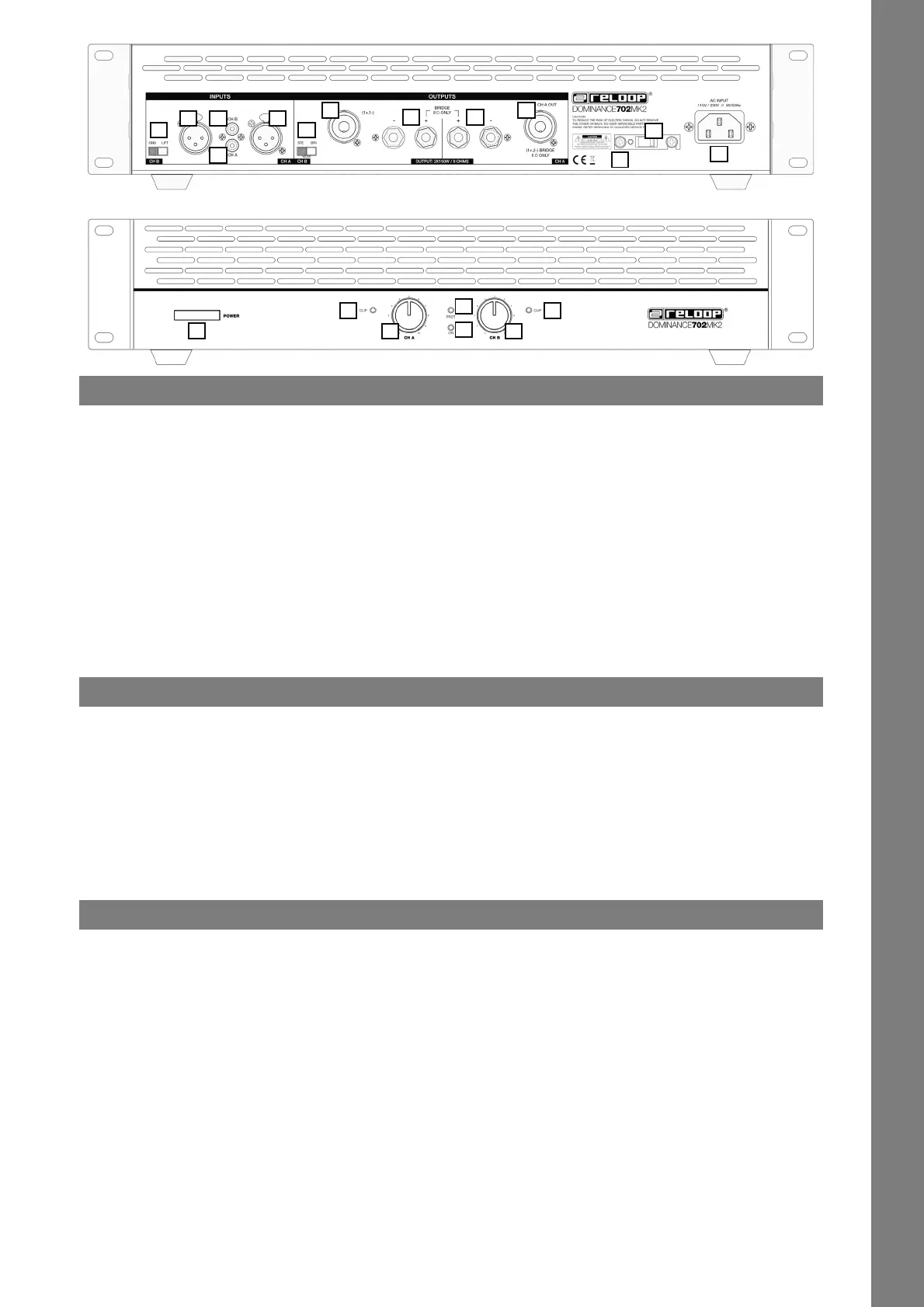

DESCRIPTION
1. Interrupteur MARCHE/ARRET
2. Régulateur de volume canal A
3. Régulateur de volume canal B
4. DEL d‘alimentation électrique
5. DEL de circuit protecteur
6. DEL de régime de saturation
7. Prise de connexion pour le cordon secteur
8. Fusible
9. Sélecteur de tension
10. Commutateur Ground/Lift
11. Prise d‘entrée canal A (XLR)
12. Prise d‘entrée canal B (XLR)
13. Prise d‘entrée canal A (Cinch)
14. Prise d‘entrée canal B (Cinch)
15. Prises de connexion enceintes canal A (borne à vis)
16. Prises de connexion enceintes canal B (borne à vis)
17. Prises de connexion enceintes canal A (PA Pro)
18. Prises de connexion enceintes canal B (PA Pro)
19. Sélecteur de mode
INSTALLATION
- Cet amplicateur nal est prévu pour le montage dans une baie 19“. Il peut être xé à la baie avec quatre vis M6.
- Lors de la sélection du lieu d‘installation, veillez qu‘une circulation d‘air sufsante puisse avoir lieu. Une surchauffe durable peut endommager
l‘amplicateur nal.
- Lors du montage dans la baie, il faut s‘assurer que l‘air chaud puisse être évacué et que l‘écart avec les autres appareils soit sufsant. Le boîtier
de la baie doit être équipé d‘un ventilateur.
- L’amplicateur est également doté de ventilateurs assurant le refroidissement nécessaire. Assurez-vous que les amplicateurs soient installés
à un endroit sufsamment ventilé.
- Effectuer le montage de l‘amplicateur nal dans la baie avec précaution. Monter les appareils les plus lourds dans la partie inférieure de la
baie. La plaque frontale n‘est pas sufsante pour xer de manière sûre l‘ amplicateur nal. Une xation globale doit être assurée par des rails
latéraux et de sol.
- Quand les baies doivent être transportées ou sont destinées à un usage mobile, il est recommandé de xer en plus la traverse de l‘appareil aux
rails latéraux et de sol. De cette façon, il est assuré que l‘amplicateur nal ne peut pas glisser vers l‘arrière lors du transport (la plaque frontale
ne peut pas compenser à elle seule les forces d‘accélération telles qu‘elles se produisent dans la circulation).
CONNEXIONS
1. Mode Stéréo avec 2 haut-parleurs
Commencez par raccorder vos haut-parleurs. Si vos haut-parleurs ont des raccords pour câbles toronnés ouverts, raccordez le haut-parleur de
gauche avec les prises de raccordement du canal A -15- et le haut-parleur de droite avec les prises de raccordement du canal B -16-; raccordez pour
ce faire le l du pôle «+» du câble de raccordement respectif à la borne du pôle «+» du canal respectif, et le l du pôle «-» du câble de raccordement
respectif à la borne du pôle «-» du canal respectif. Si vos haut-parleurs ont des raccords pour câbles PA Pro, raccordez le haut-parleur de gauche
avec les prises de raccordement du canal A -17- et le haut-parleur de droite avec les prises de raccordement du canal B -18-.
L’interrupteur-sélecteur de mode -19- doit se trouver en position « STE » (Stéréo).
ATTENTION!
La résistance des haut-parleurs dans ce mode de fonctionnement ne doit pas être inférieure à 4 ohms.
2. Fonctionnement mono-ponté avec un haut-parleur
Placez l’interrupteur-sélecteur de mode -19- sur «BRI» (Bridged/ponté). Si votre haut-parleur dispose d’un raccord pour câble toronné ouvert,
raccordez le l du pôle «+» du câble de raccordement avec la borne du pôle «+» du canal A -15- et le l du pôle «-» du câble de raccordement avec
la borne du pôle «+» du canal B -16-.
INDICATION : Utilisez lors du fonctionnement un câble PA Pro an de vous assurer d’utiliser un connecteur à 4 pôles avec l’occupation 1+ & 2-.
ATTENTION!
La résistance des haut-parleurs dans ce mode de fonctionnement ne doit pas être inférieure à 8 ohms. L’interrupteur-sélecteur -19- ne doit pas
être actionné pendant que l’appareil est en service.
INDICATION:
En mode mono-ponté, les deux régulateurs de volume -2- & -3- doivent être utilisés an de régler le volume de votre choix.
1
12
2
13
3
14
4
15
5
16
6 6
17
7
18
8
19
9
10
11
