INSTALLATION & CONNECTIQUE
1. Fixer le plateau de lecture -1- au moteur. Insérer le plateau de lecture dans la broche -2-.
2. Placer la feutrine livrée sur le plateau de lecture en l‘insérant dans la broche -2-.
3. Insérer le contrepoids -22- sur le bras de lecture -15-.

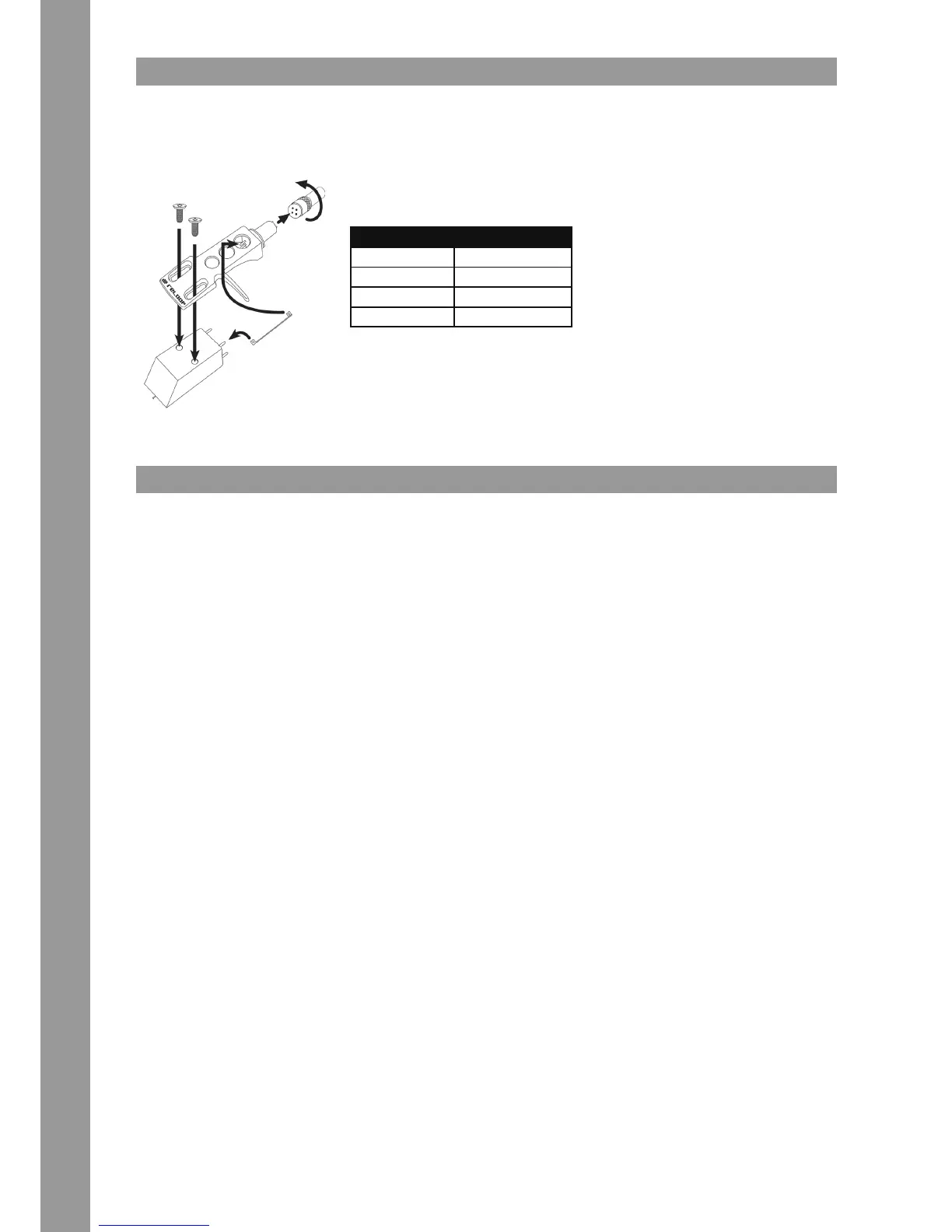

4. Visser la cellule -14- sur le bras de lecture -15- après avoir monté votre tête de lecture sur la cellule en procédant comme suit :
a) Branchez les ls de connexion de la cellule aux connecteurs de la tête de lecture en respectant les
affectations indiquées dans la table ci-dessous :
b) Fixez la tête de lecture avec les vis fournies.
NOTE ! Si au lieu d‘une tête de lecture avec cellule, vous utilisez une tête de lecture SME à montage
5. Insérez l‘éclairage d‘aiguille dans la prise correspondante -6-.
6. Branchez le câble de sortie audio -27- aux entrées audio de votre console de mixage. Une mise à la terre de la platine vinyle n‘est pas nécessaire.
7. Branchez le câble secteur sur le connecteur d‘alimentation -32- et sur une prise secteur.
UTILISATION
Placez le lève-bras -18- en position „BAS“. Déplacez ensuite le bras de lecture -15- jusqu‘au bord du plateau de lecture -1-. Réglez le contrepoids
-22- en le tournant dans le sens des aiguilles d‘une montre de manière à ce que le bras ne bascule plus et reste parallèle au plateau de lecture.
Reposez ensuite le bras sur son support -17-. Réglez la graduation du contrepoids -21- jusqu‘à ce que la position „0“ se trouve au-dessus de la ligne
de marquage. Tournez ensuite le contrepoids dans le sens des aiguilles d‘une montre jusqu‘à ce que la graduation indique la valeur correspondant
à la force d‘application recommandée de l‘aiguille de la tête de lecture.
Exerce une force centripète sur le bras de lecture an de compenser la force centrifuge générée par le disque en rotation et éviter que le bras
ne saute vers l‘extérieur au-delà du disque. Les fabricants de têtes de lecture fournissent généralement des instructions de réglage détaillées.
Vous pouvez au besoin adapter la hauteur du bras de lecture en fonction de la tête de lecture utilisée. Libérez d‘abord le blocage de la base du bras
de lecture -20- de la position „LOCK“. Vous pouvez à présent modier la hauteur du bras de lecture jusqu‘à 6 millimètres avec la base du bras de
lecture -16- dans la plage de l‘échelle (0 millimètre = réglage standard). Remettez ensuite le blocage de la molette du bras de lecture en position
„LOCK“ après avoir réglé le bras de lecture à la hauteur désirée.
Après avoir effectué tous les branchements, allumer l‘appareil avec l‘interrupteur MARCHE/ARRÊT -3- ; l‘éclairage intégré du plateau de lecture
et l‘éclairage de l‘aiguille -6- s‘allument.
Placez le disque sur la feutrine du plateau de lecture -1-. Sélectionnez la vitesse désirée avec les commutateurs 33/45/78 -5-. La DEL du commu-
tateur respectif s‘allume.
s‘allument.
Appuyez sur une des deux touches START/STOP -4-. Retirez la protection de la tête de lecture. Réglez le lève-bras -18- sur „UP“ et amenez-le
bras -15- au-dessus du sillon du disque, là où vous voulez commencer la lecture. Réglez le lève-bras sur „DOWN“ pour abaisser la tête de lecture
sur le sillon.
la tête de lecture.
Lorsque vous appuyez sur la touche de marche inversée -9-, le plateau tourne dans le sens contraire des aiguilles d‘une montre ; la DEL s‘allume.
Même en marche inversée, vous disposez de toutes les fonctions de la RP-8000. Appuyez de nouveau sur la touche pour inverser le sens de mar-
che, le plateau tourne dans le sens des aiguilles d‘une montre et la DEL s‘éteint.
L‘éclairage d‘aiguille -6- s‘allume automatiquement à la mise sous tension. Vous pouvez diriger librement la lampe dans un rayon de 360°.
COULEUR : Canal et polarité
I. Blanc (L+) Gauche, pôle positif
II. Bleu (L-) Gauche, pôle négatif
III. Rouge (R+) Droite, pôle positif
Droite, pôle négatif
