22
MONTAJE Y CONEXIONES
1. Fije el plato giradiscos -1- al motor. Para ello, coloque el plato giradiscos sobre el eje -2-.
2. Coloque el slipmat suministrado por el eje -2-, sobre el plato giradiscos.
3. Inserte el contrapeso -22- en el brazo fonocaptor -15-.

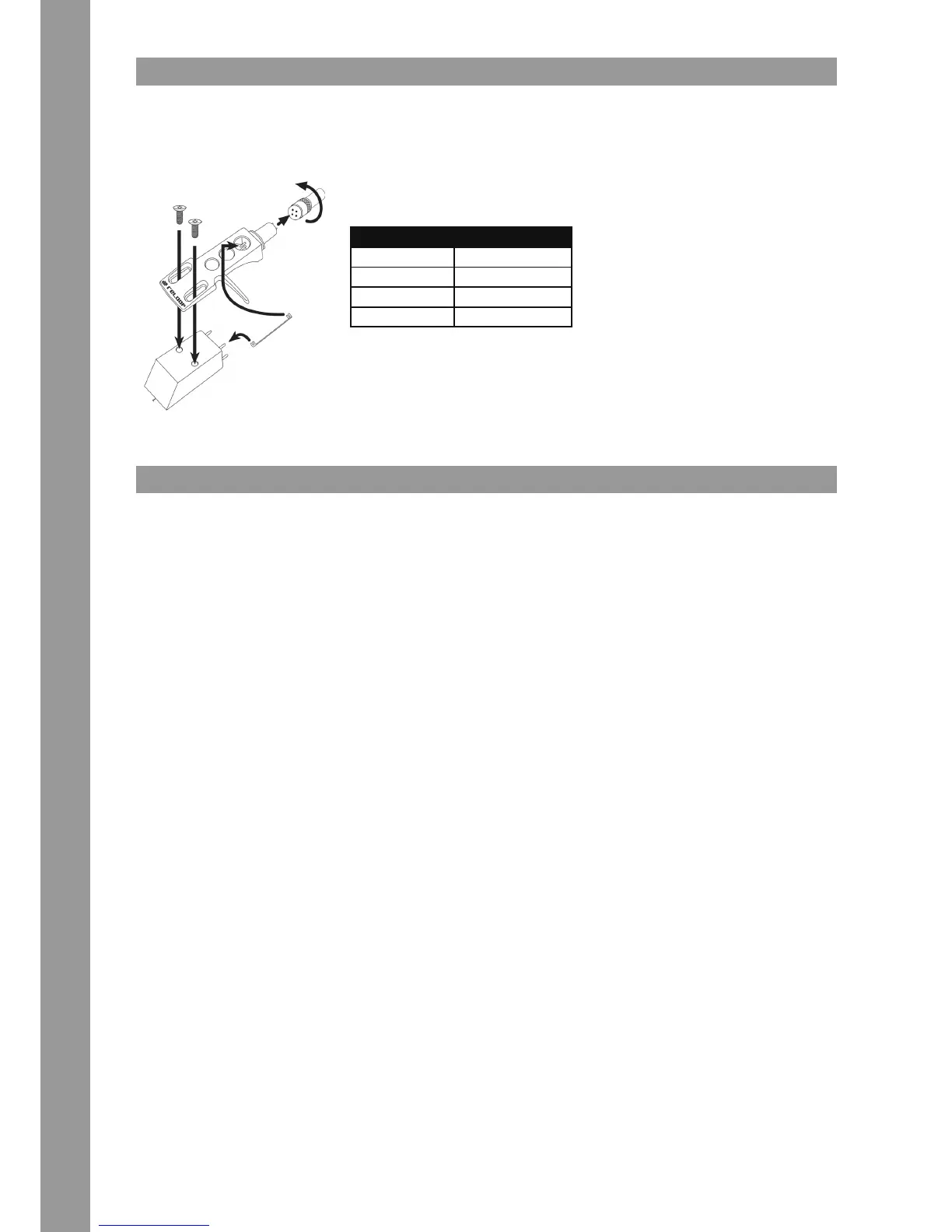

4. Atornille la cápsula -14- en el brazo -15- después de haber instalado el sistema fonocaptor en la cápsula de esta manera:
a) Conecte los cables de conexión de la cápsula con las conexiones del sistema fonocaptor y preste aten-
ción a la asignación de cables:
b) Fije el sistema fonocaptor con los tornillos de sujeción suministrados.
¡AVISO! Si en lugar de utilizar un sistema fonocaptor con cápsula, utiliza un sistema fonocaptor SME
5. Inserte la iluminación de la aguja en la conexión correspondiente -6-.
6. Conecte el cable de salida de audio -27- con las entradas de audio de la consola de mezclas. No es necesaria una conexión a tierra del tocadiscos.
7. Conecte el cable de red a la clavija de conexión -32- y un enchufe.
MANEJO
Ajuste el elevador del brazo -18- a la posición „DOWN“. Mueva el brazo -15- hasta situarlo justo antes del plato giradiscos -1-. Ajuste el contrapeso
-22- girándolo en sentido horario de manera que el brazo no suba ni baje; es decir, debe quedar equilibrado y paralelo al plato. Dirija de nuevo
el brazo a su soporte -17-. Ajuste la escala de contrapeso -21- en el contrapeso, de manera que la posición „0“ quede por encima de la línea de
marcado. Continúe girando el contrapeso en sentido horario hasta que la escala indique el valor correspondiente a la fuerza recomendada para la
aguja del sistema fonocaptor.
Ejerce una fuerza centrípeta sobre el brazo fonocaptor para que este no salte al exterior por encima del disco, causada por la fuerza centrífuga
generada por el disco giratorio. En general los fabricantes facilitan información detallada para el ajuste de los sistemas fonocaptor.
Si es necesario cambiar la altura del brazo, puede cambiar la altura de la siguiente manera: Primero posicione el bloqueo del aro del brazo -20- en
la posición „LOCK“. A continuación, eleve el brazo junto con el aro -16- dentro del baremo de la escala hasta un máximo de 6 mm (0 mm = ajuste
estándar). Coloque el bloqueo del aro del brazo de nuevo en la posición „LOCK“ cuando haya situado el brazo fonocaptor en el valor deseado.
la marca del aro del brazo!
Después de realizar todas las conexiones, encienda el equipo con el interruptor ON/OFF -3-; de esta forma se activará la luz integrada del plato
giradiscos y la luz de la aguja -6-.
Coloque el disco en el slipmat del plato giradiscos -1-. Utilice los selectores 33/45/78 -5- para ajustar la velocidad adecuada. Se ilumina el LED del
selector correspondiente.
Pulse uno de los dos botones del pulsador START/STOP -4-. Retire la protección de la aguja del sistema fonocaptor. A continuación, coloque el
elevador del brazo -18- en la posición „UP“ y sitúe el brazo fonocaptor -15- en la posición deseada del disco. Coloque el elevador del brazo en la
posición „DOWN“ para que el brazo fonocaptor baje hacia el surco del vinilo.
Al pulsar el interruptor de retroceso -9-, el plato giradiscos gira en sentido antihorario y el LED se ilumina. Tiene a su disposición todas las funcio-
nes del RP-8000. Al pulsar de nuevo el interruptor, el plato giradiscos gira en sentido horario y el LED se apaga.
La luz de la aguja -6- se activa automáticamente al activar la corriente. Puede orientar la luz en un radio de 360°.
Utilice el Pitchfader -13- para ajustar de forma precisa la velocidad del disco. Utilice los selectores del rango de variación pitch -10- para seleccionar
un rango de entre +/- 8% y +/- 16%. El LED correspondiente se ilumina.
Si desea reproducir el disco a la velocidad original, deslice el Pitch Fader a la posición ±0%. Utilice el interruptor del bloqueo de cuarzo -11- para
desactivar el control no de la velocidad. El LED del interruptor se ilumina. Al pulsar de nuevo, se activa el control no de la velocidad otra vez: El
tocadiscos regresa a la velocidad ajustada con el Pitch Fader y el LED del interruptor se apaga. El LED del bloqueo de cuarzo -12- se ilumina durante
la velocidad original y con el control no de la velocidad desactivado; con una velocidad distinta se apaga.
COLOR: Canal y polaridad
Izquierda, polaridad -
Derecha, polaridad -
