REMS Tornado 2000 - Page 25

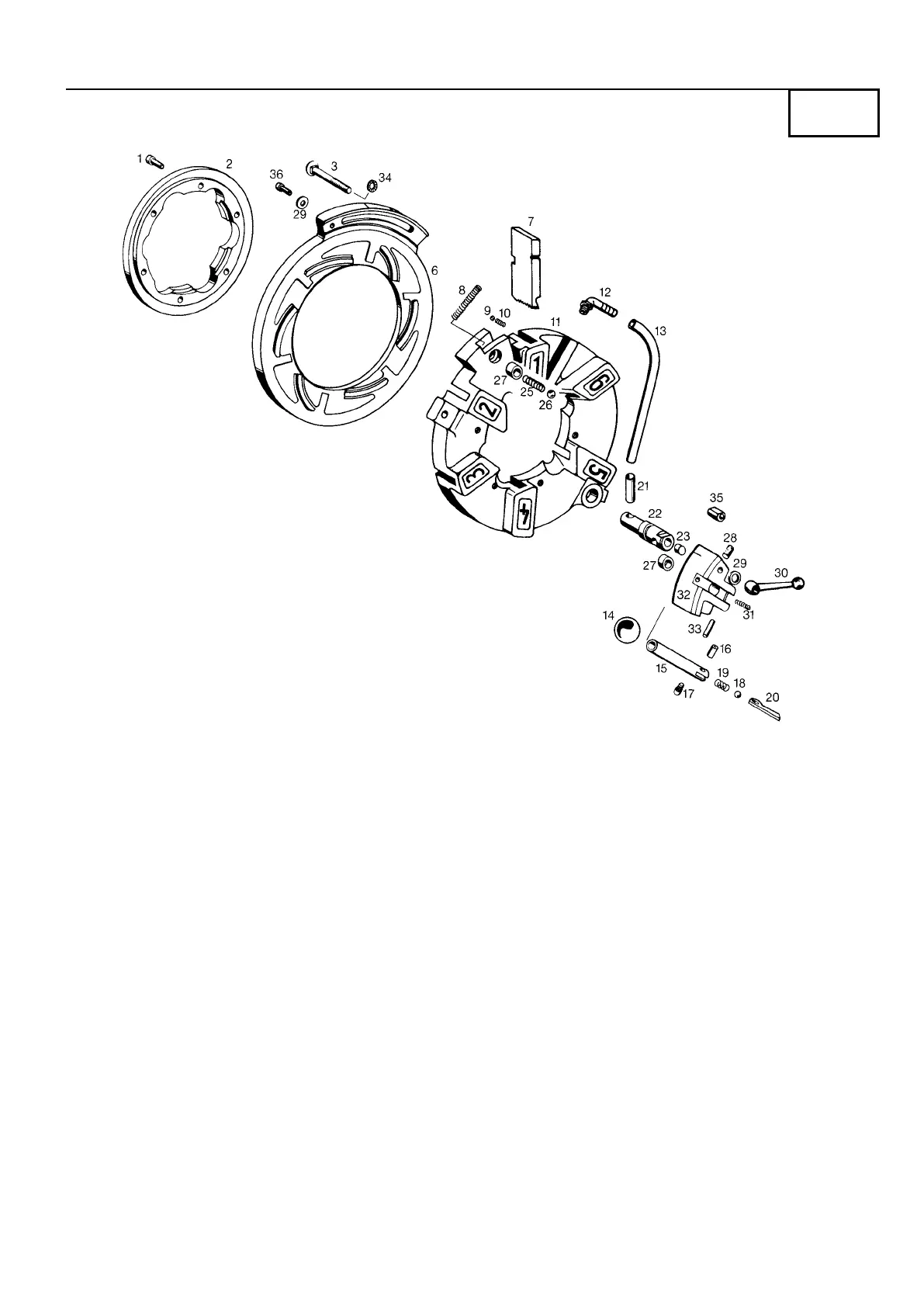

deu Schneidkopf eng Die head fra Tête de filetage ita Bussola 2
1
/2 –4”
–– Schneidbackenhalter mont. Die holder mounted Porte peignes monté Porta cuscinetti montato
Pos. 9–13, 21–23 und 27 Pos. 9–13, 21–23 and 27 Pos. 9–13, 21–23 et 27 Pos. 9–13, 21–23 e 27 381015R
1 Zylinderschraube Fillister head screw Vis à tête cylindrique Vite a testa cilindrica 081065
2 Zentrierring Centering ring Bague de centrage Anello di cebtraggio 381003R
3 Flachrundschraube Saucer head screw Vis à tête bombée Bullone a testa bombata 381010
6 Verstellscheibe Adjusting disk Rondelle de réglage Piastra di regolazione 381002R
7 Schneidbacken Dies Peignes Cuscinetti
(siehe Preisliste) (see price list) (voir liste de prix) (vedi listino prezzi)
8 Druckfeder Pressure spring Ressort de compression Molla di compressione 381008
9 Stahlkugel Steel ball Bille d’acier Sfera di acciaio 057047
10 Druckfeder Pressure spring Ressort de compression Molla di compressione 371002
12 Kunststoffwinkel Plastic angle Coude en matière plastique Gomito 045072
13 Kunststoffschlauch Plastic hose Tuyau en matière plastique Tubo flessible 044020-0240
14 Kugelknopf Knob Bouton sphérique Pomello 071006
15 Schließ- und Öffnungshebel Closing and opening lever Levier de fermeture et ouverture Leva di chiusura e apertura
Pos. 14–20 Pos. 14–20 Pos. 14–20 Pos. 14–20 381025R
16 Zylinderstift Straight pin Tige cylindrique Spina cilindrica 088050
18 Stahlkugel Steel ball Bille d’acier Sfera di acciaio 057056
19 Druckfeder Pressure spring Ressort de compression Molla di compressione 341018
20 Längenanschlag Length stop Butée longitudinale Arresto longitudinale 381007R
21 Tülle Socket Passe-câble Boccola 351026
22 Bolzen Bolt Axe Bullone 381005R
23 Stopfen Plug Bouchon Tappo 341014
25 Druckfeder Pressure spring Ressort de compression Molla di compressione 341010
26 Stahlkugel Steel ball Bille d’acier Sfera di acciaio 057051
27 Buchse Bush Douille Boccola 381012R
28 Gummipuffer Rubber buffer Tampon en caoutchouc Paracolpi di gomma 341012
29 Scheibe Washer Rondelle Disco 341008
30 Klemmhebel Clamping lever Levier de serrage Leva di serraggio 071011
31 Druckfeder Pressure spring Ressort de compression Molla di compressione 952324
–– Schließstück mont. Locking piece mounted Pièce de fermeture monté Blocchetto porta leva chiusura mont.
Pos. 27, 28 und 32 Pos. 27, 28 and 32 Pos. 27, 28 et 32 Pos. 27, 28 e 32 381020
33 Zylinderstift Straight pin Tige cylindrique Spina cilindrica 088053
34 Sicherungsscheibe Lock washer Rondelle de securité Ranella di sicurezza 087011
35 Distanzhülse Distance sleeve Entretoise Boccola distanziatrice 381009
36 Zylinderschraube Fillister head screw Vis à tête cylindrique Vite a testa cilindrica 081065
