RACCORDEMENT DES FILS
2
MANUEL D’INSTRUCTIONS | MIROIR ILLUMINÉ À DEL CÂBLÉ | FRANÇAIS | 17

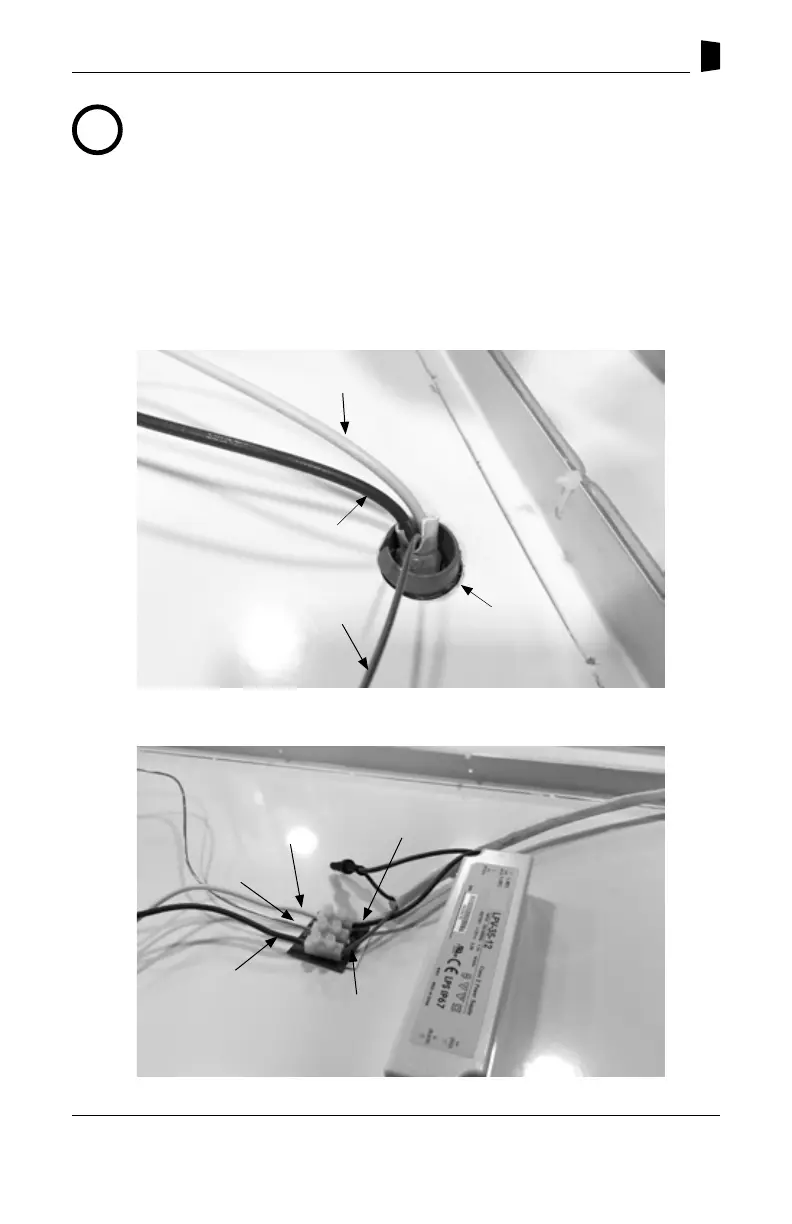

Fig.1
Fig.2
BLANC
NOIR
CUIVRE
CAPUCHON DE
CONNEXION
CUIVRE
BLEU
BLANC
NOIR
ROUGE
Assurez-vous que les câbles passent par le capuchon de connexion
de sécurité (Fig.1). Connectez les fils dans le harnais de connexion
(Fig.2). Alignez le fil blanc provenant du mur avec le fil bleu et le fil
noir avec le fil rouge. Le fil de mise à la terre en cuivre doit être serré
en place au centre du module de raccordement. Assurez-vous que
tous les raccordements sont serrés en place avant de continuer.
PART# 98-3200 REV.B
