Renkforce SPE-178WT - Technische Daten; Montage; Pflege und Reinigung

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2017 by Conrad Electronic SE. 301674_V4_0717_02_VTP_m_de

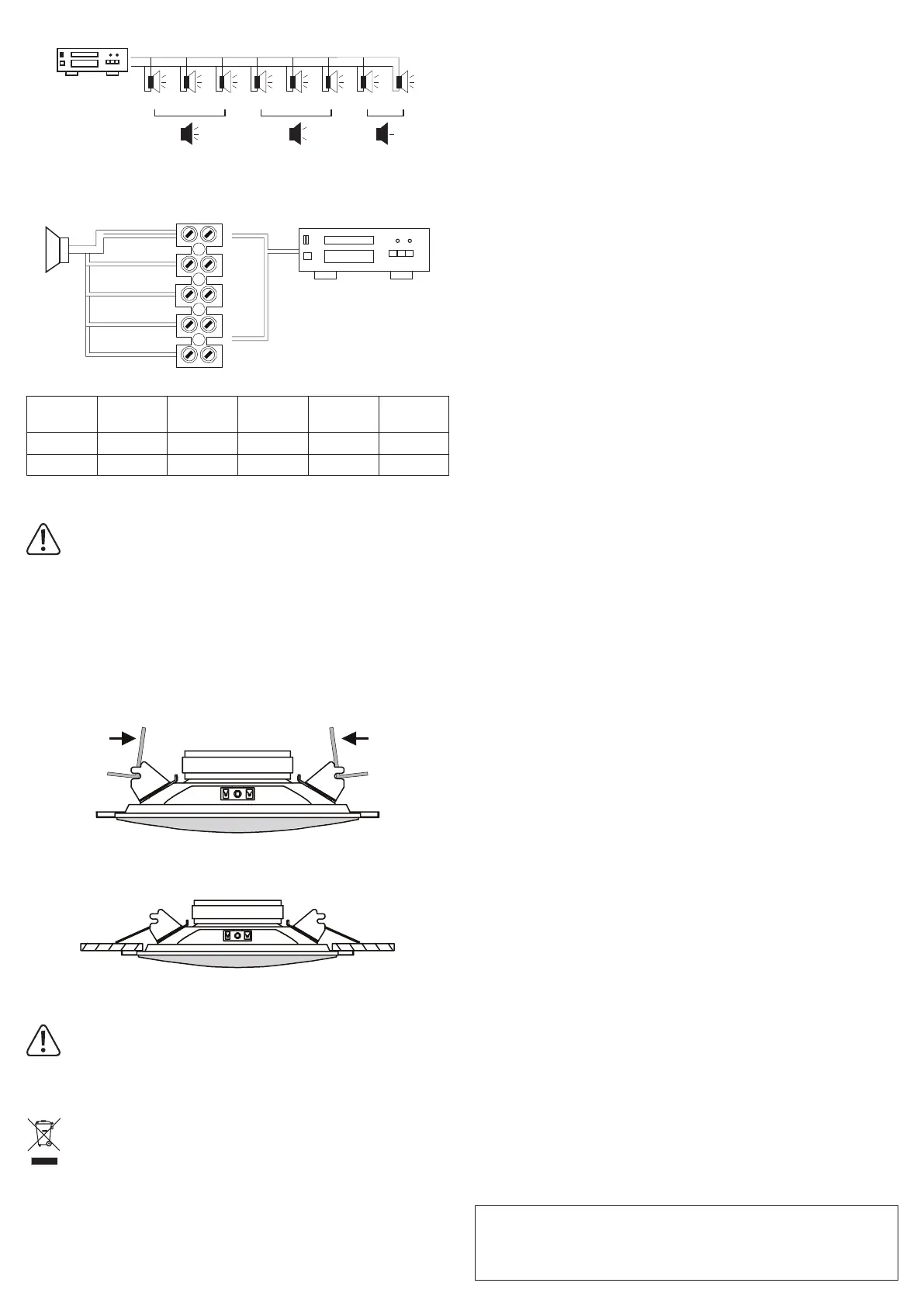

50 W
6 W
28,6 = 6 + 6 + 6 + 3 + 3 + 3 + 0,8 + 0,8
100V
COM
6 W 6 W 3 W 3 W 3 W 0,8 W 0,8 W
• Verbinden Sie die positive Lautsprecherleitung mit der entsprechenden Schraubklemme und
die negative Lautsprecherleitung mit der schwarzen Schraubklemme am Übertrager.
black (-)
red (+)
blue (+)
yellow (+)
brown (+)
(-)
(+)
+
-
Leistung 6 W 3 W 1,6 W 0,8 W gemeinsame
Leitung
Impedanz 1633 Ohm 3267 Ohm 6125 Ohm 12250 Ohm ---
Kabelfarbe rot blau gelb braun schwarz
Montage
Montieren Sie Ihren ELA-Einbaulautsprecher nicht direkt in der Nähe von Bildschir-
men wie z.B. Fernsehgeräten oder Computermonitoren. Es besteht die Gefahr,
dass das Magnetfeld des Lautsprechers das Bild verzerrt.
Achten Sie darauf, dass die Montageäche die Last des Lautsprechers tragen kann.
Der Lautsprecher muss sicher befestigt werden, um ein Herabfallen und die damit
verbundene Unfallgefahr zu verhindern.
• Stellen Sie sicher, dass am Montageort die benötigte Einbautiefe vorhanden ist (siehe „Tech-
nische Daten“).
• Sägen Sie die Einbauöffnung aus (Durchmesser siehe „Technische Daten“).
• Schwenken Sie die drei Halteklammern nach oben bis zum Anschlag, sodass der Lautspre-
cher in die Einbauöffnung passt.
• Stecken Sie den Lautsprecher in die Einbauöffnung. Hierbei werden die Halteklammern au-
tomatisch umgeklappt und halten den Lautsprecher in der Einbauöffnung.
Pege und Reinigung
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Impedanz HiFi-Betrieb ................................. 8 Ohm
Belastbarkeit HiFi-Betrieb (RMS/max.) ........ 20/40 W
Leistungsstufen 100 V-ELA-Betrieb ............. 0,8 / 1,6 / 3 / 6 W
Impedanz 100 V-ELA-Betrieb ......................12250 / 6125 / 3267 / 1633 Ohm
Frequenzbereich .......................................... 80-21000 Hz
Schalldruck .................................................. 90 dB
Einbaudurchmesser ..................................... 150 mm
Einbautiefe ................................................... 48 mm
Stärke der Montageäche ........................... <20 mm
schwarz (-)
rot (+)
blau (+)
gelb (+)
braun (+)
