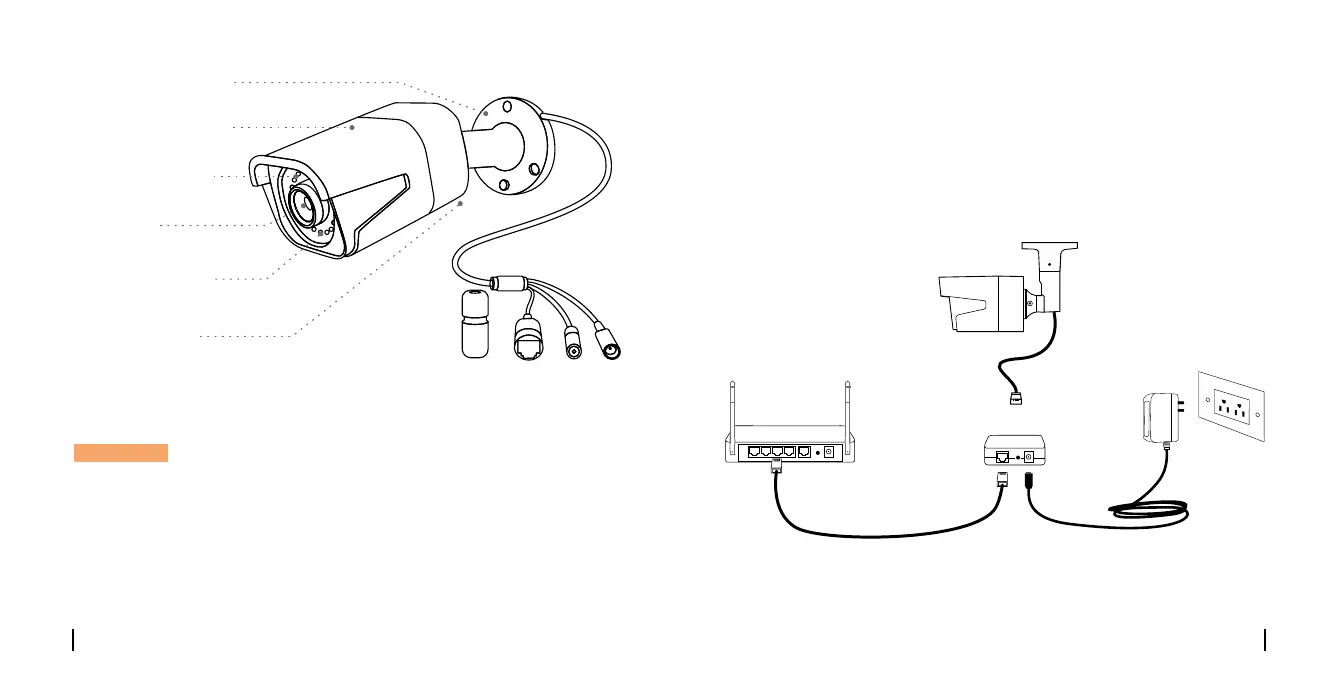

Diagramme de connexion
Avant d'utiliser la caméra, veuillez connecter votre caméra comme
indiqué ci-dessous pour terminer la configuration initiale.
1. Connectez la caméra à un injecteur PoE avec un câble Ethernet.
2. Connectez l'injecteur PoE à votre routeur et mettez-le sous tension.
Câble réseau
Câble réseau
Caméra IP PoE
Adaptateur
secteur
Routeur
Injecteur PoE*
*Vous pouvez aussi connecter la caméra à un commutateur PoE ou à un
NVR PoE Reolink.
REMARQUE:
• Diérents types de caméras sont présentés dans cette section. Veuillez
vérifier la caméra incluse dans le paquet et consulter les détails de
l'introduction correspondante ci-dessus.
• L'apparence et les composants réels peuvent varier en fonction des
diérents produits.
Objectif
Boîtier métallique
Capteur de
lumière du jour
LED infrarouge
Base de montage
Micro intégré
