Reolink rlk16-800d8 - Diagrama de Conexión

Para garantizar que todos los componentes funcionen correctamente, se recomienda que conecte
todas las partes e intente ejecutar el sistema antes de finalizar la instalación.

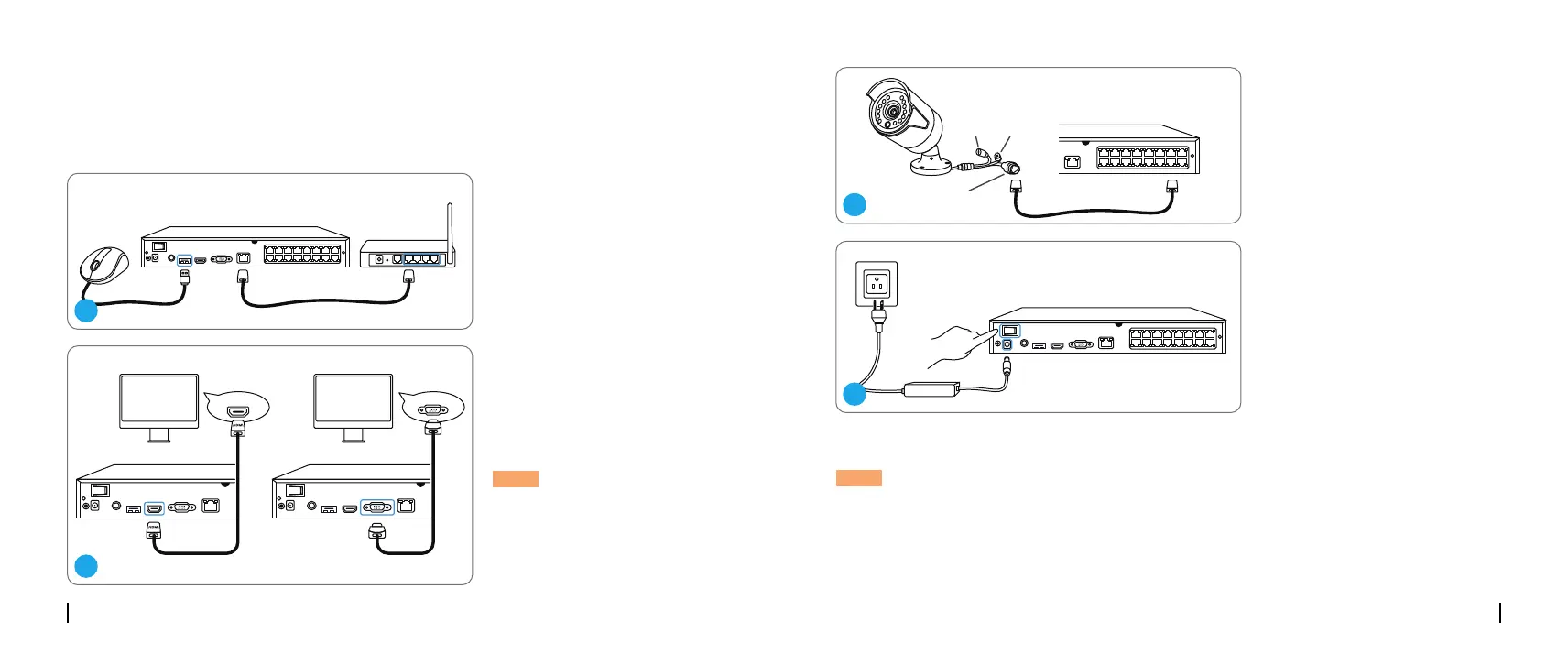

Diagrama de Conexión
Conecte el NVR (puerto LAN) a su
enrutador con un cable de
Ethernet. Luego, conecte el ratón al
puerto USB del NVR.
Conecte el NVR al monitor con un
cable VGA o HDMI.
Conecte las cámaras a los
puertos PoE en el NVR.
Conecte el NVR a una toma
de corriente y encienda el
interruptor encendido.
NOTA: No hay cable de VGA
incluido en el paquete.
NOTA: Algunas cámaras WiFi de Reolink también funcionan con Reolink PoE NVR. Para más
información, consulte https://support.reolink.com y busque Make Reolink WiFi Cameras Work
with Reolink PoE NVRs.
60Español
59 Español
2
1
VGAHMDI
Reset Button
DC Power
Network (LAN)
3
4
