27 |
El controlador compara la temperatura del colector sonda
S1 con la temperatura en la sonda del depósito S2 (dep. 1).
Si la diferencia de temperatura medida es superior a la di-
ferencia de temperatura ajustada de encendido, se activará
la bomba (R1); calentando el circuito solar (circuito prima-
rio). La velocidad de la bomba es controlada en función del
diferencial de temperatura y de la temperatura ajustada. Si
la diferencia de temperatura entre S3 y S2 supera el valor
de encendido ajustado de temperatura para la bomba se-
cundaria (intercambiador de calor), la bomba secundaria
(R3) se encenderá. La carga del depósito se controla medi-
ante una función de intercambio de calor adicional. La vál-
vula (R4) está normalmente abierta para la carga de la zona
central del depósito. Si la diferencia de temperatura entre
el S5 y S7 es superior a la diferencia de temperatura encen-
dido ajustada, se cargará la zona de superior del depósito a
la temperatura ajustada (carga por estratificación).
S3
S1
S5
S7
(V1)
R4
R3
R1
S2
S1
1234 5678910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4
R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3
R2
R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1

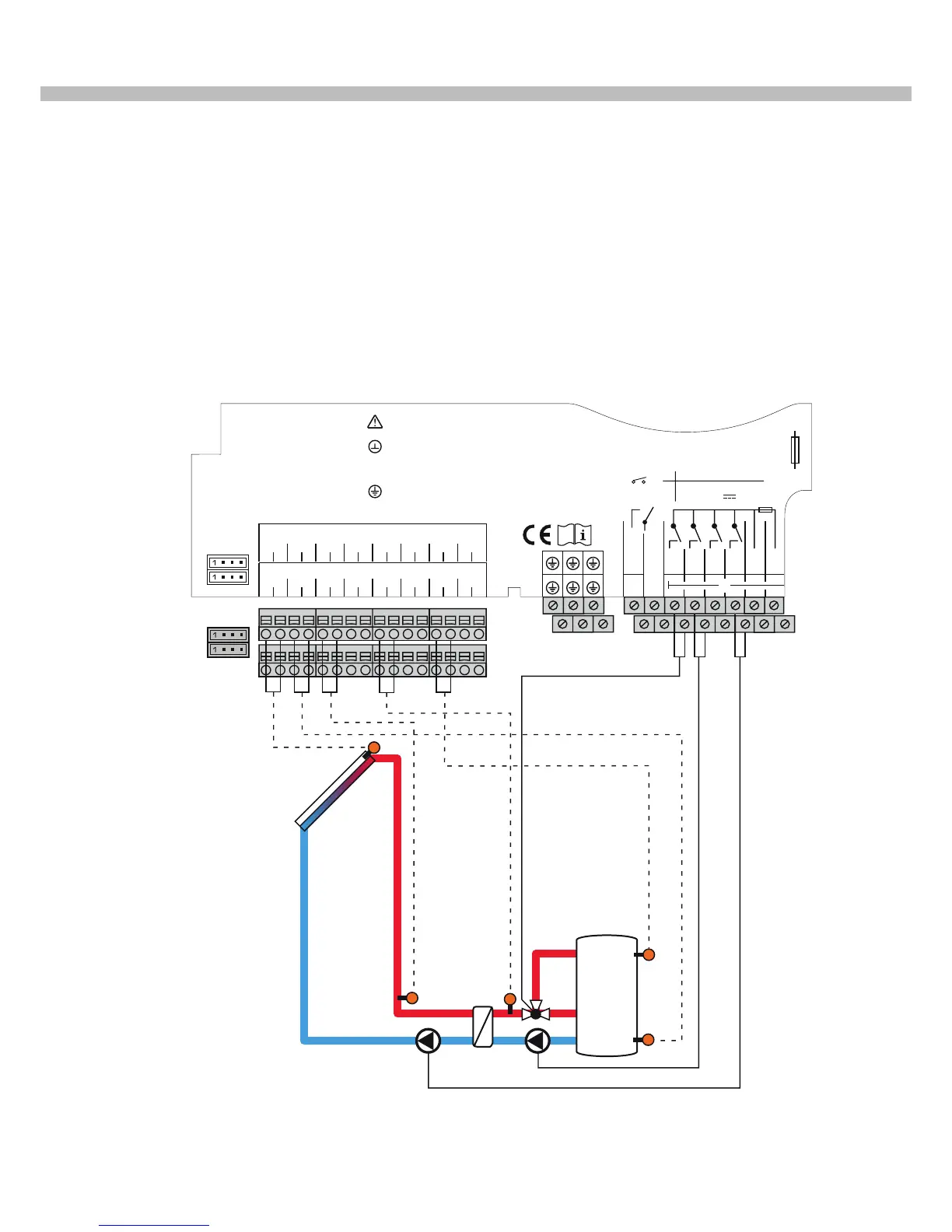

1. Descripción del esquema de un sistema básico de estratificación por capas (esquema
número 001 / 011)
Nota: en el esquema 011, adicionalmente conecte la bomba del primario a R1 y a la entrada PWM A y la
bomba del secundario a R3 y a PWM C.
Depósito 1
