La centralina confronta la temperatura rilevata dalle son-
de di temperatura S1 ed S6 con la temperatura rilevata da
S2. Se una delle differenze di temperatura rilevate è mag-
giore del valore impostato per la differenze di temperatu-
ra di attivazione, la pompa (R1 o R2) entra in funzione; il
circuito solare viene riscaldato.
Avviene la regolazione in base alla differenza di tempera-
tura impostabile. La velocità viene regolata in modo che
venga raggiunta la differenza di temperatura impostabile.

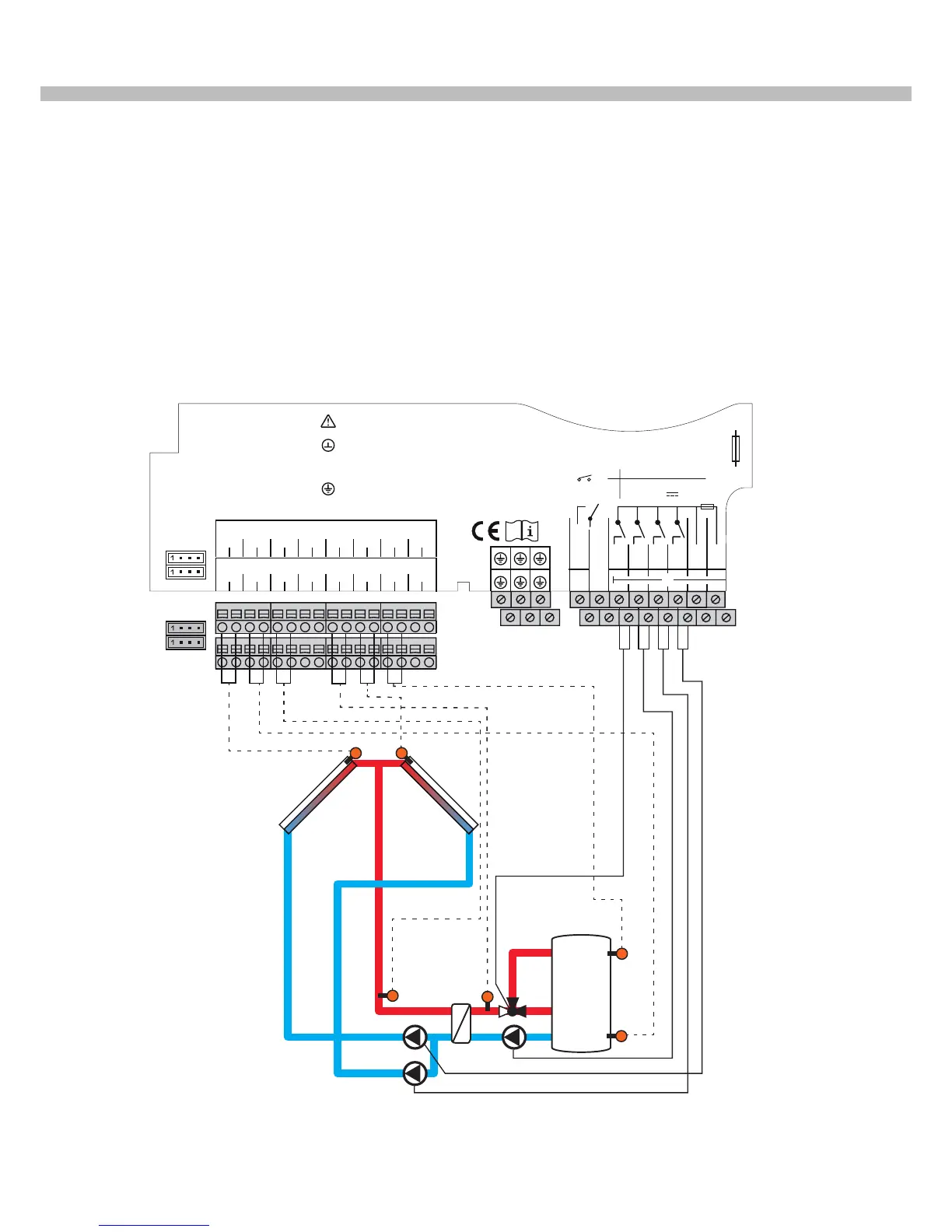

4. Descrizione del sistema modulo di caricamento a stratificazione schema di base con
tetto est/ovest (numero schema 004/014)
Se la differenza di temperatura tra S3 ed S2 supera la diffe-
renza di temperatura di attivazione impostata per la pompa
secondaria (scambiatore di calore esterno), viene attivata
la pompa (R3). Il carico del serbatoio viene controllato
tramite una funzione supplementare dello scambiatore di
calore. A corrente staccata la valvola (R4) posta sulla se-
zione centrale del serbatoio è attivata.
Se viene superata la differenza di temperatura di attivazi-
one tra S5 ed S7, la sezione superiore del serbatoio viene
caricata fino alla temperatura nominale impostata.
S1
S6
S3
S5
S7
R4
(V1)
R1
R3
R2
S2
S1
1234 567 8910 11 12 13 14 15 16
S2 S3 S4 S5 S6 S7 S8
R4 R5
IP20
R5
N
R1-R4
100 ... 240 V~
50-60 Hz
T4A
1 (1) A (100 ... 240) V~
4 (1) A 240 V~
4 (1) A 24V
R5
R3 R2 R1
L' L
Temp. Sensor
RPD
N
Isolate mains before removing cover!
Vor Öffnen Gerät spannungslos schalten!
Use ground common terminal block
Masse-Sammelklemme benutzen
Use neutral conductor common terminal block
Neutralleiter-Sammelklemme benutzen!
Use PE Common terminal block
Schutzleiter-Sammelklemme benutzen
VFD
S9
V40
S10
V40
PWMA
0-10V
PWMB
0-10V
PWMC
0-10V
PWMD
0-10V
17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
CS10 VBus
DeltaSol
®
BX+ V2
KIOTO Clear Energy AG
A - 9300 St. Veit a.d. Glan
Speicher
1
Nota: nello schema 014 collegare inoltre la pompa R1 al PWM A, R2 al PWM B e R3 al PWM C.
Serbatoio
1
