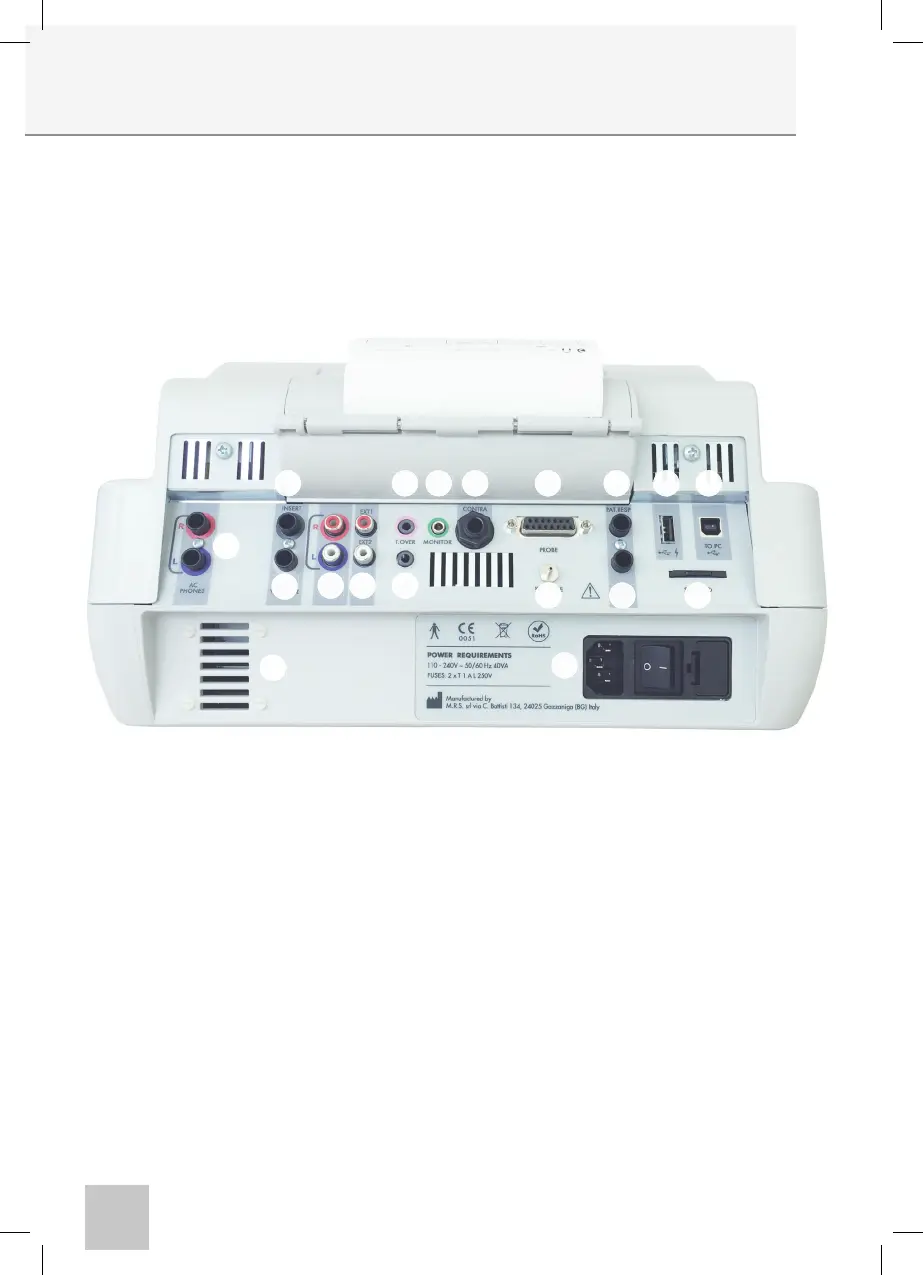

22. PHONES (R – L): TDH39, HDA280 veya ER-3A kulaklıklarının takılması için iki 6.35
mm stereo jack çıkışları.
23. INSERT: ses maskeleme için transdüktör bağlantısı için 6.35 mm stereo jack çıkışı.
24. KEMİK YOLU: kemik yolu ünitesi için 6.35 mm stereo jack çıkışı.
25. SERBEST ALAN (R – L): serbest alan modunda çalışan testlern performansı için
gereken ampli katör bağlantısı için RCA çıkışları.
26. CD TAPE (EXT1 – EXT2): harici kaynak sinyallerinin bağlantısı için RCA girişleri.
27. TALK BACK: hasta mikrofonunun bağlantısı için 3.5 mm stereo jack girişi.
28. T. OVER: operatör mikrofonunun bağlantısı için 3.5 mm stereo jack girişi.
29. MONİTÖR: monitör kulaklığı bağlantısı için 3.5 mm stereo jack çıkışı.
30. CONTRA: stapedial re eks tespit testi esnasında kontralateral uyarım transdüktörü
için 6.35 mm stereo jack çıkışı (TDH39 – giriş).
31. PROB: orta kulak analiz probu bağlantısı için 15 pim Cannon konektörü.
Konektörler ve Bileşenler
arka kısım
