Revo RM23-OR1 User Manual

E
S
ඖ
ඖ

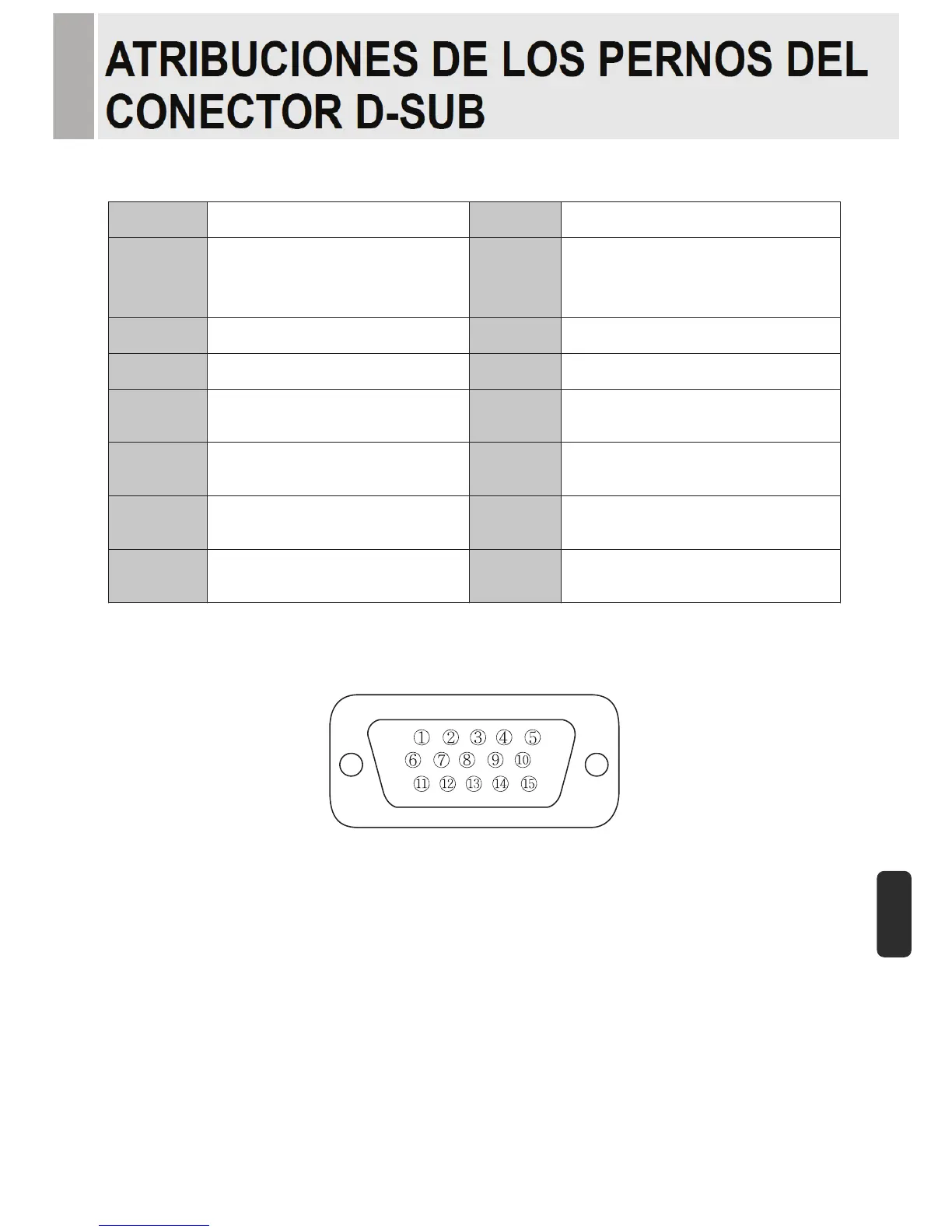

Atribución de los Pernos
Perno 1 RED VIDEO (VIDEO, ROJO) 9-
2
GREEN VIDEO
(VIDEO, VERDE)
10
SIGNAL CABLE DETECT
(DETECCION DEL CABLE DE
SEÑAL)
3 BLUE VIDEO (VIDEO, AZUL) 11 GROUND (TIERRA)
4 GROUND (TIERRA) 12 SDA (para DDC)
5 GROUND (TIERRA) 13
H-SYNC
(o SINCRONIZACION H+V)
6
RED GROUND
(TIERRA, ROJO)
14
V-SYNC
(SINCRONIZACION-V)
7
GREEN GROUND
(TIERRA, VERDE)
15 SCL (para DDC)
8
BLUE GROUND
(TIERRA, AZUL)
-
D-SUB
ඖ
Accesorios
1. Cable de alimentación
2. Adaptador para el cable de alimentación
3. Manual del usuario
4. Cable VGA (RGB-PC)
5. Base y tornillos FS4x10 3EA
6. Cable DVI (Opcional)
7. Cable estéreo (opcional)
8. Soporte de montaje en la pared (opcional)
- 18 -G
