Revox B150 Service Manual

STUDER
R^OX

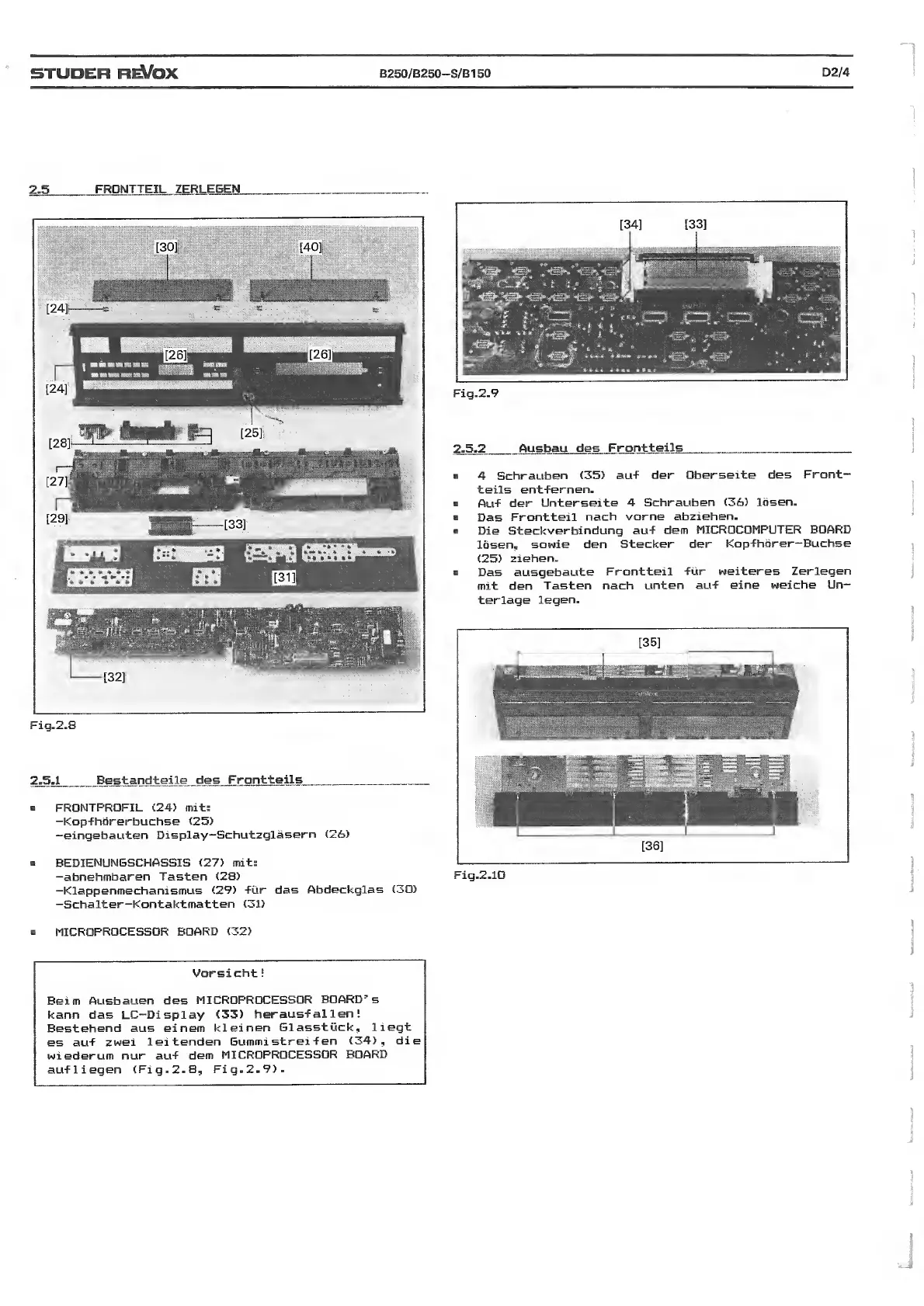

B250/B250-S/B150
[34]
[33]
[24]|
e
*:
>5
4
Schrauben
(35)
au-f der
Oberaeite des
Front-
tails
ent-fernen.
ftu-F der
Unterseite 4
Schrauben (36)
losen.
Das
Frontteil
nach vorne
abziehen.
Die
Bteckverbindung
au-f dem
MICROCOMPUTER
BOARD
losen,
sowie den
Stacker der
Kopfhorer—Buchse
(25)
Ziehen.
Das
ausgebaute
Frontteil
fiir weiteres
Zerlegen
mit den
Tasten nach
unten
auf eine
weiche Un-
terlage
legen.
ig.2.8
ij
Bestancttei],e_,_de^^^^
FRONTPROFIL (24)
mit:
-kopthorerbuchse
(25)
—
eingebauten
Display—
Schutzglasern
(26)
BEDIENUNGSCHASSIS (27)
mit:
-abnehmbaren Tasten
(28)
—
Klappenmechanismus
(29) filr
das
Abdeckglas (30)
-Schalter-Kontaktmatten (31)
Fig.2.10
MICROPROCESSOR
BOARD (32)
Vorsicht
!
Beiffl
Ausbauen des
MICROPROCESSOR
BOARD’S
kann das LC-Di splay
(33)
herausf al
1 en
!
Bestehend aus einem
kleinen
GlasstQck,
liegt
es
auf zwei
leitenden
Bummi
strei f en (34),
die
wiederum nur
auf dem
MICROPROCESSOR
BOARD
aufliegen
(Fig.
2.8,
Fig.
2.
9).
