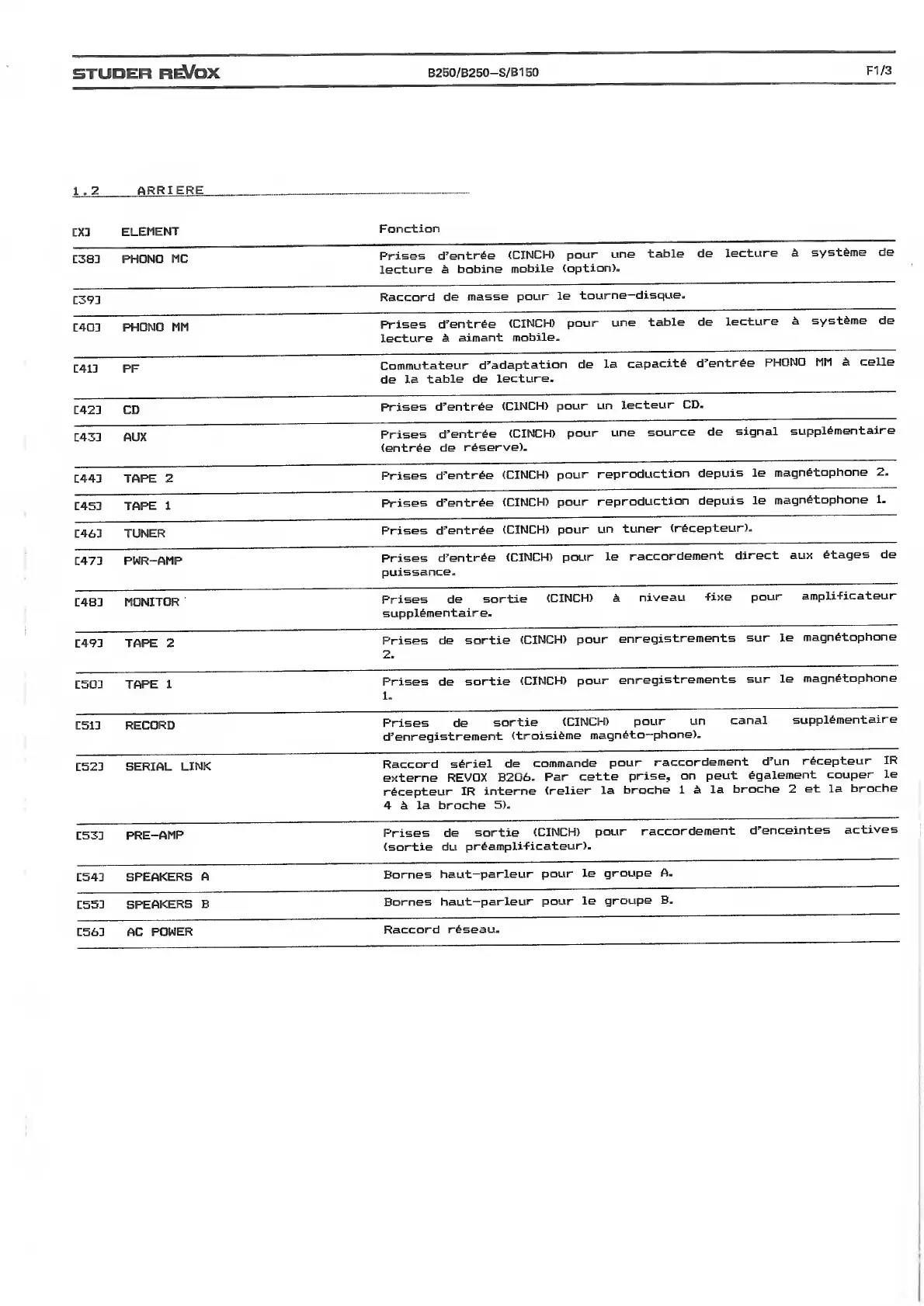

B250/B250-S/B150
5TUDER R^OX
FI/3
1 ,2
ftRRIER E
CX3
ELEMENT
Fonction
C383
PHONO MC
Prises
d’entr^e
(CINCH)
pour
une
table
de
lecture
k
syst&me
de
lecture A
bobine
mobile
(option).
C393
Raccord de
masse pour
le
tourne—
disque.
i;4Q3
PHONO
MM
Prises
d’entr^e
(CINCH)
pour
une
table de
lecture
k
systems de
lecture
aimant
mobile.
C413 PF
Commutateur
d'adaptation
de
la
capacity
d’entr^e
PHONO MM
k celle
de
la
table de
lecture.
C423 CD
Prises
d^'entr^e
(CINCH)
pour
un
lecteur CD-
C433
AUX
Prises
d’entrSe
(CINCH)
pour
une
source
de
signal
suppl^mentaire
(entree
de
reserve).
[443 TAPE 2
Prises
d'entr^e
(CINCH)
pour
reproduction
depuis le
magnetophone
2.
[453 TAPE 1
Prises
d’entr^e
(CINCH)
pour
reproduction
depuis le
magnetophone
1.
[463 TUNER
Prises
d’entr^e
(CINCH)
pour
un
tuner
(recepteur).
[473 PWR-AMP
Prises
d^entr^e
(CINCH)
pour
le
raccordement
direct aux
stages de
puissance-
[483
MONITOR
Prises
de
sortie
(CINCH) A
niveau
fixe
pour
ampli-ficateur
SLippiementaire.
[493 TAPE 2
Prises
de
sortie
(CINCH)
pour
enregistrements
sur
le
magnetophone
2.
[503 TAPE 1
Prises de
sortie
(CINCH)
pour
enregistrements
sur
le
magnetophone
1.
[513
RECORD
Prises de
sortie
(CINCH)
pour un
canal
suppl^mentaire
d'enregistrement
(troisi^me
magneto—
phone)-
[523 SERIAL
LINK
Raccord
serial
de
commands
pour
raccordement
d’un
recepteur
IR
externe
REVOX B206.
Par
cette
prise, on
peut
egalement
couper
le
recepteur
IR
interne
(relier
la
broche 1 A
la
broche 2
et la
broche
4 A la broche
5).
[533 PRE-AMP
Prises
de sortie
(CINCH)
pour
raccordement
d'enceintes
actives
(sortie du
preampli+icateur).
[543
SPEAKERS
A
Bornes
haut-parleur
pour
le
groupe A.
[553
SPEAKERS B
Bornes
haut-parleur
pour
le
groupe
B.
[563 AC
POWER
Raccord
reseau.
