Revox B250-S Service Manual

STUDER
R^OX B250/B250-S/B150
F2/4
2.5

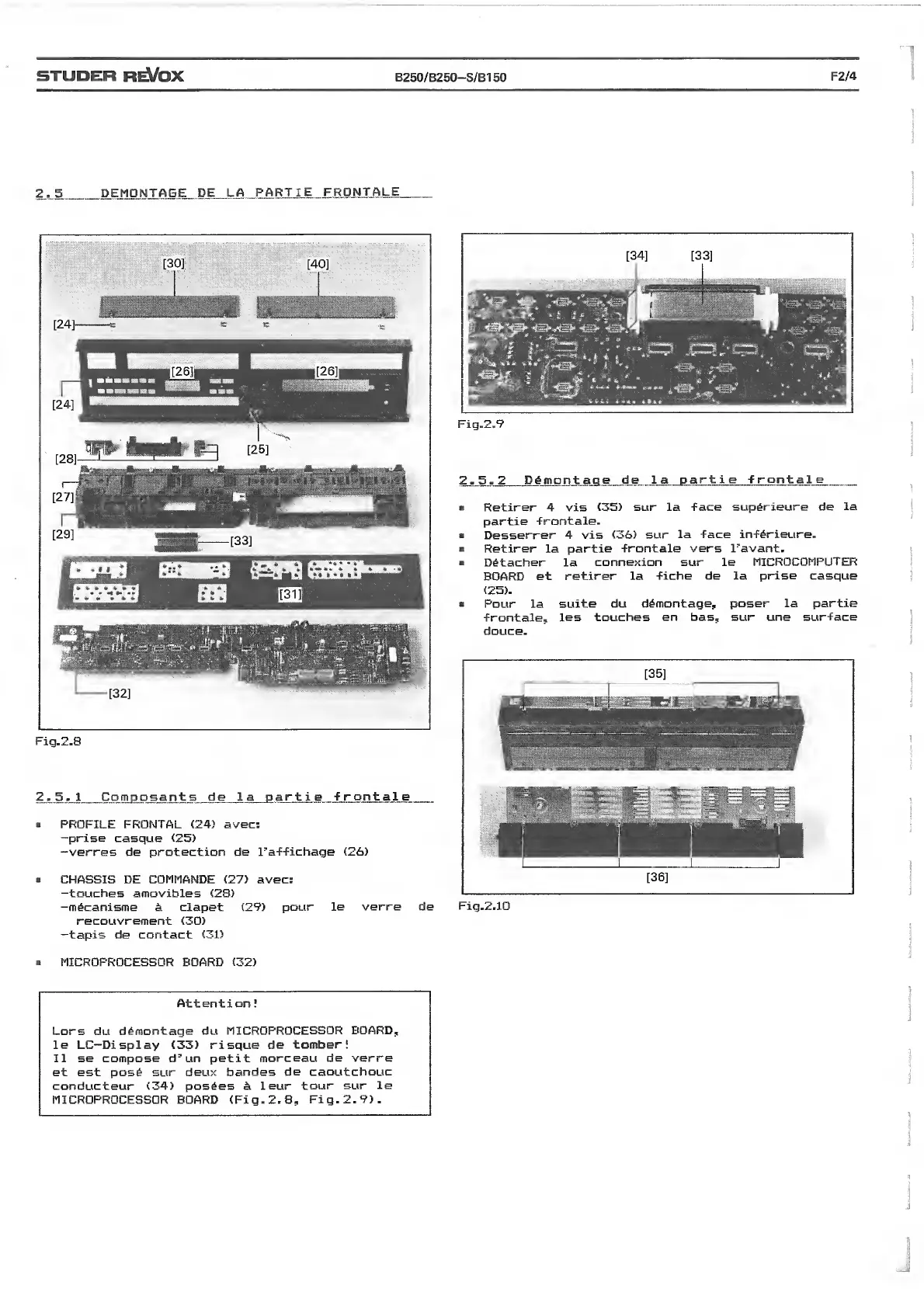

DEMONTAGE
DE
Lft PARTXE
FRONTALE
Fig.2.9
D^montaoe
de la
partie Frontale
Retirer 4 vis
(35) sur la face
supSrieure de
la
partie
frontale.
Desserrer 4 vis
(36) sur
la face inf^rieure.
»
Retirer la
partie frontale vers I'avant.
Detacher la
connexion sur le
MICROCOMPUTER
BOARD et
retirer la
fiche
de
la prise casque
(25).
•
Pour la
suite du d^montage,
poser la partie
frontale,
les touches
en bas, sur une
surface
i
douce.
•
.
i
Attention
!
Lors du
d^montage du
MICROPROCESSOR BOARD,
le
LC—Display (33) risque
de tomber
!
II se compose d’un
petit morceau de verre
et est pos6 sur deux
bandes de
caoutchouc
conducteur
(34)
poshes h leur
tour
sur le
MICROPROCESSOR BOARD (Fig.
2.8,
Fig.2.9).
Fig.2.8
^.5,1
Cpmpps_arit
^
la
partie fronta le
•
PROFILE FRONTAL (24) avec;
—prise casque
(25)
-verres de protection de
I’affichage (26)
«
CHASSIS DE COMMANDS (27) avec:
-touches amovibles (28)
-m^canisme k clapet
(29)
pour
le verre de
Fig.2.10
recoLivrement (30)
—tapis de contact
(31)
MICROPROCESSOR BOARD
(32)
