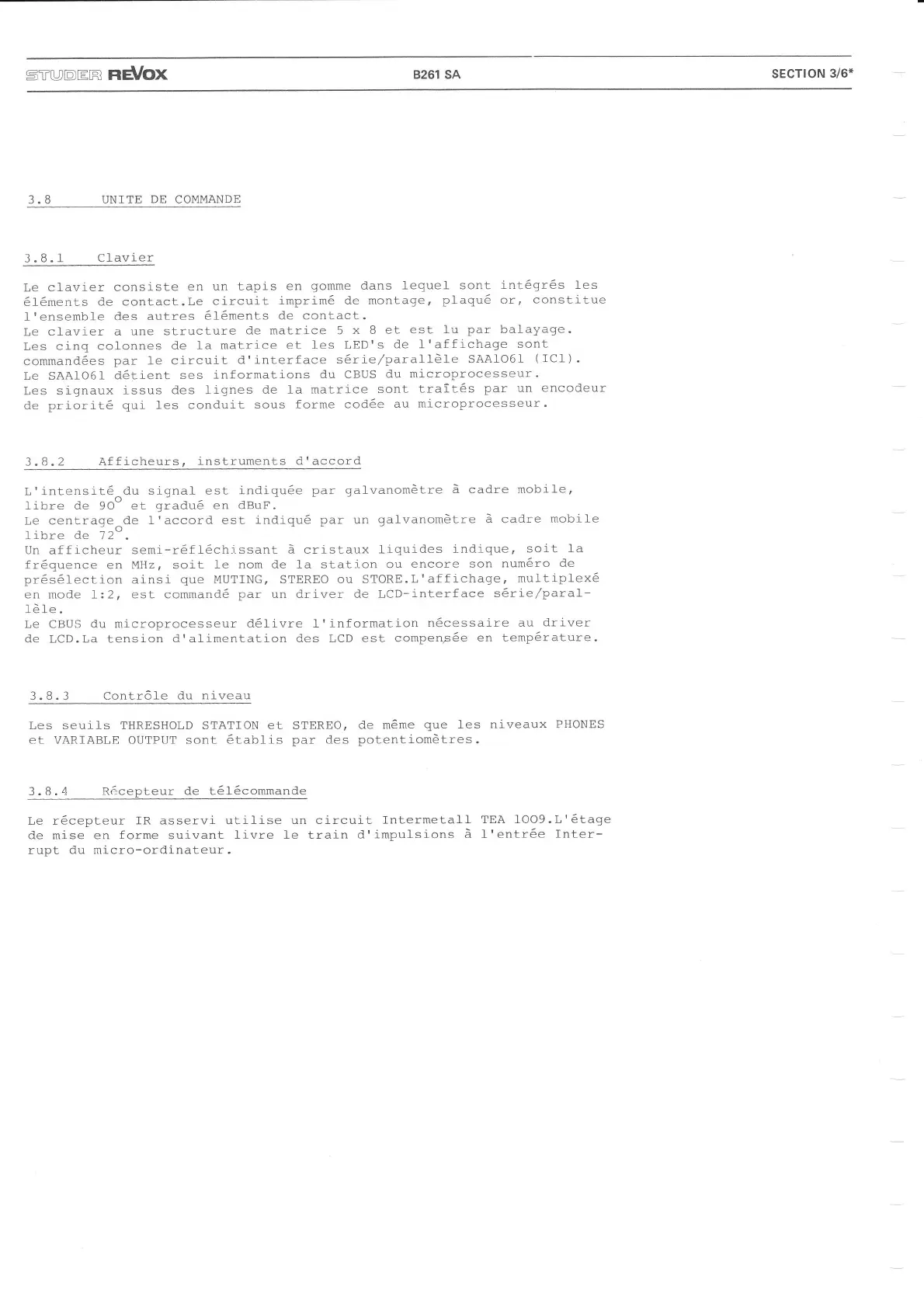

STI'DtrR
REVOX
8261
SA
sEcrloN 3/6*
2Q
UNITE
DE
COMMANDE
3.8.1
Clavier
Le cfavier
consiste
en
un tapis
en
gomme dans
lequel sont
int6gr6s les
öl6ments
de contact.Le
circuit
imprim6 de montage,
plaqu6
or,
constitue
1'ensemble
des
autres
6l6ments
de contact.
Le clavier
a une
structure
de matrice 5
x 8 et
est lu
par
balayage.
Les
cinq colonnes
de
1a matrice
et fes LED's
de
1'affichage
sont
command6es
par
1e circuit
d'interface s6rie,/parallöIe
sAAlo6l
(IC1).
Le SAAlo6l
d6tient
ses
informations
du
CBUS
du
microprocesseur.
Les slgnaux
issus des lignes
de Ia matrice
sont
trait6s
par
un
encodeur
de
prioritö qui 1es conduit
sous
forme codöe
au microprocesseur.
3.8.2
Afficheurs,
instruments d'accord
L'intensit6^du
signal est
indiqu6e
par
galvanomötre
ä
cadre
mobile,
Iibre de
90"
et
gradu6
en dBuF.
Le centrage de
f'accord est
indiqu6
par
un
galvanomötre
ä
cadre
mobile
linre
ae
izo.
Un
afficheur
semi-16ff6ch-i-ssant
ä cristaux
liquides
indique,
soit Ia
fr6quence en MHz, soit
1e nom de la station
ou
encore son
num6ro
de
pr6s6lection
ainsi
que
MUTING, STEREO
ou STORE.L'affichage,
multiplex6
en mode 1:2, est command6
par
un driver de LCD-interface
s6rie/paral-
]ö]e.
Le
CBUS
du microprocesseur
d6livre f information
n6cessaire
au
driver
de LCD.La tension d'alimentation
des LCD
est compenS6e
en temp6rature.
J.Ö.J
Contr6.le du niveau
Les seuils THRESHOLD STATION et
et VARIABLE
OUTPUT
SonI ötabliS
STEREO,
de m6me
que
1es niveaux
PHONES
par
des
potentiomätres.
3.8.4 R6cepteur
de t6l-6commande
Le r6cepteur
IR asservi utilise un
circuit
Intermetafl
de mise en forme suivant
livre le train
d'impulsions
ä
rupt
du micro-ordinateur.
TEA lOO9.L'6tage
f'entr6e
Inter-
