Service-Handbuch
C221 CD-Player
nd/ox

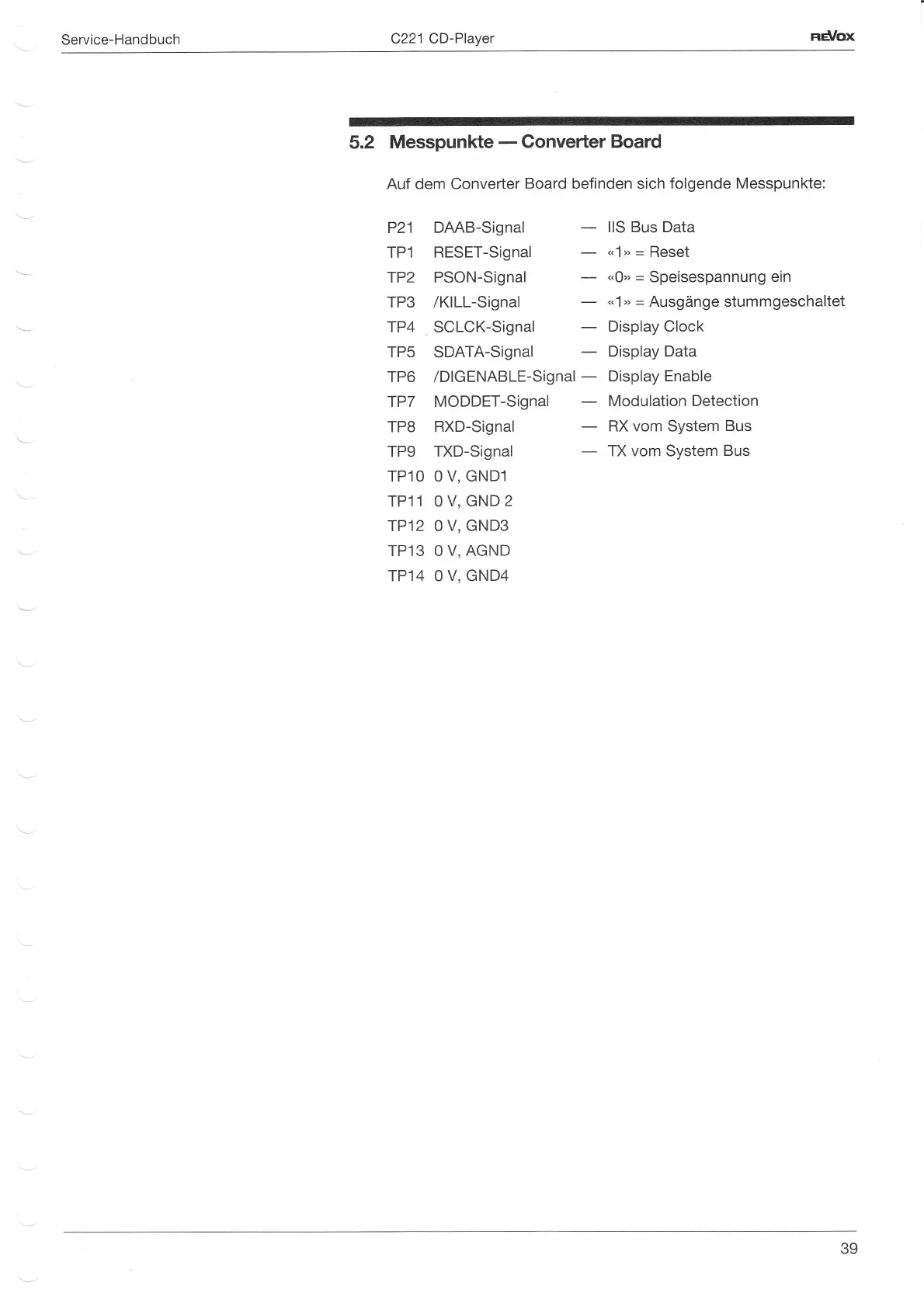

5.2
Messpunkte
-
Gonverter Board
Auf dem Converler
Board befinden sich
folgende Messpunkte:
P21 DAAB-Signal
-
llS Bus Data
TPl
RESET-Signal
-
<<1>>
=
Reset
TPz
PSON-Signal
-
(<0>>
=
Speisespannung
ein
TP3
/KILL-Signal
-
"1"
-
Ausgänge stummgeschaltet
TP4 SCLCK-Signal
-
Display Clock
TP5 SDATA-Signal
-
Display
Data
TP6 /DIGENABLE-S|gnal
-
Display
Enable
fP7 MODDET-Signal
-
Modulation Detection
TP8 RXD-Signal
-
RX vom System
Bus
TPg
TXD-Signal
-
TX vom System
Bus
TP.1O O V, GND1
TP.11 O
V,
GND
2
TP12 O V, GND3
TP13 OV,
AGND
TP14 O
V,
GND4
39
