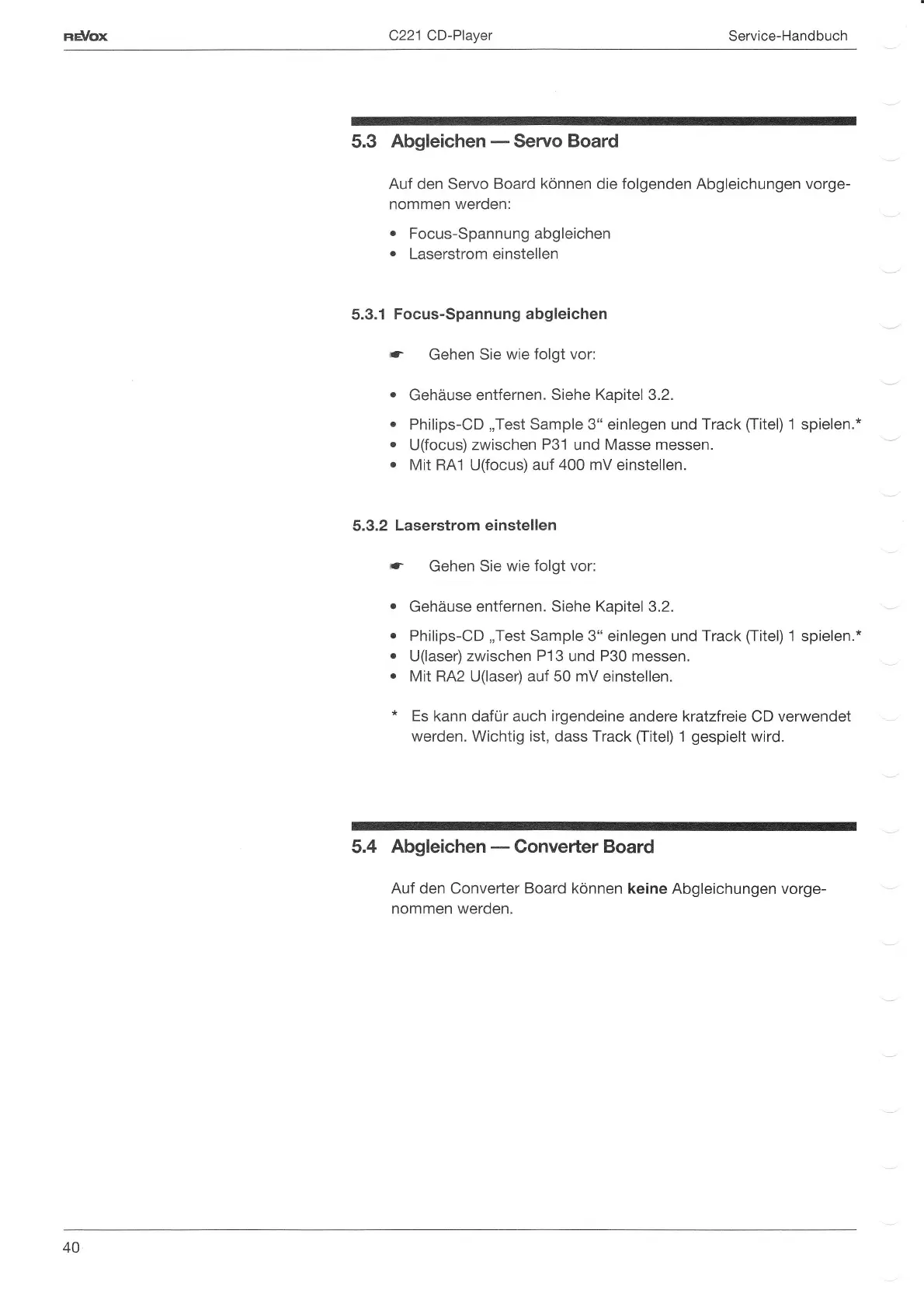

Revox C221 User Manual

Fd/ox
C221CD-Player
Service-Handbuch
5.3
Abgleichen
-
Servo
Board
Auf den Servo
Board können
die folgenden Abgleichungen vorge-
nommen werden:
.
Focus-Spannung abgleichen
o
Laserstrom
einstellen
5.3.1
Focus-Spannung
abgleichen
c-
Gehen Sie
wie
folgt vor:
.
Gehäuse entfernen.
Siehe Kapitel3.2.
.
Philips-CD
,,Test
Sample 3"
einlegen und
Track
|fitel)
1 spielen.*
.
U(focus)
zwischen
P31
und Masse messen.
o
Mit RAI
U(focus)
auf
400
mV einstellen.
5.3.2
Laserstrom einstellen
.r
Gehen Sie
wie folgt vor:
.
Gehäuse entfernen. Siehe
Kapitel3.2.
.
Philips-CD
,,Test
Sample 3" einlegen und Track
flitel)
1 spielen.*
.
U(laser)zwischen
P13
und P30 messen.
r
Mit RA2
U(laser)
auf 50 mV einstellen.
*
Es
kann dafür auch
irgendeine
andere
kratzfreie
CD
verwendet
werden. Wichtig
ist,
dass Track
(fitel)
1
gespielt
wird.
5.4
Abgleichen
-
Converter
Board
Auf den Converter
Board
können keine
Abgleichungen vorge-
nommen werden.
40
