Revox C221 User Manual

Service-Handbuch C221
CD-Player
nÄ/ox
6

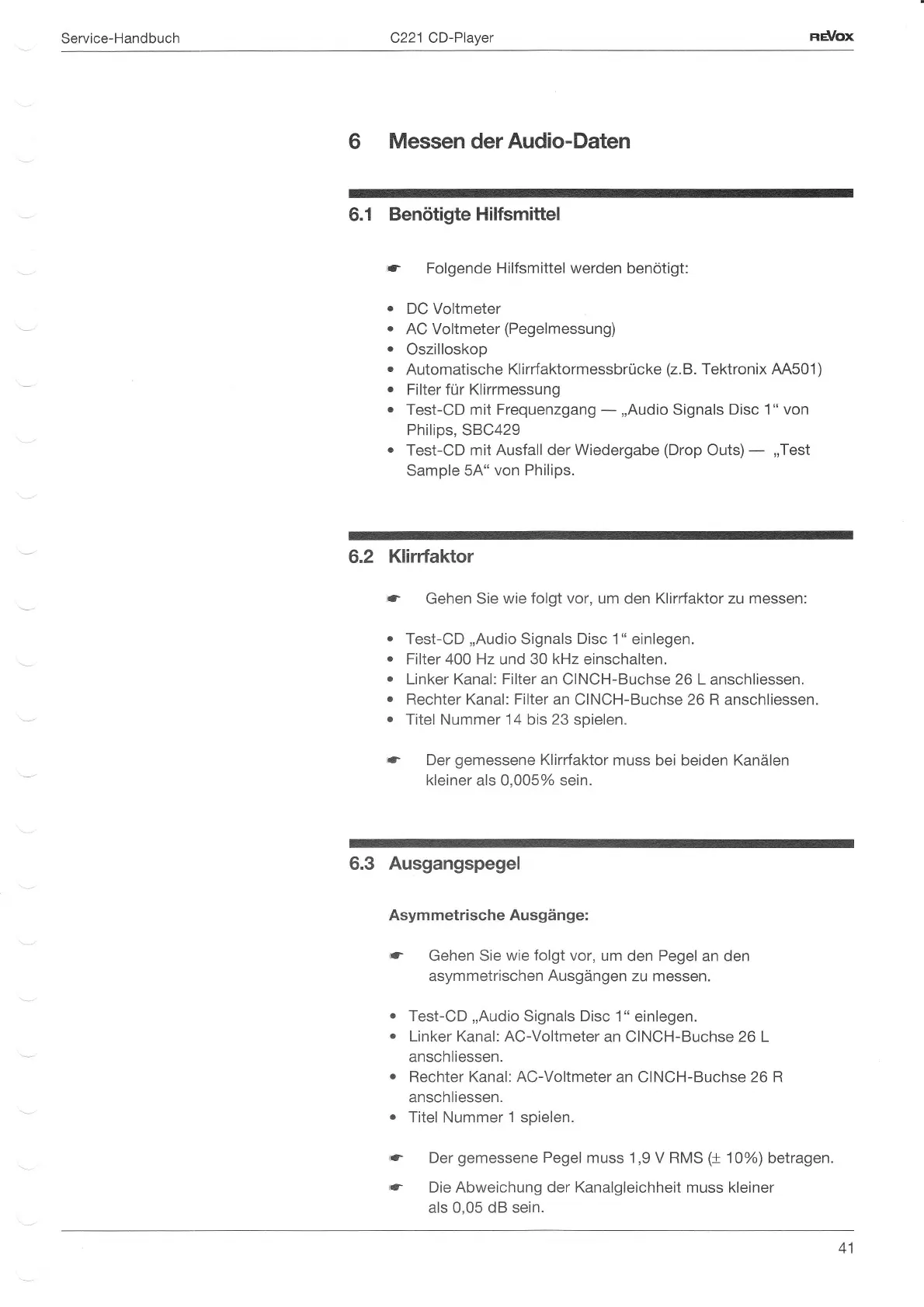

Messen der
Audio-Daten
6.1
Benötigte Hilfsmittel
(-
FolgendeHilfsmittelwerdenbenötigt:
.
DC Voltmeter
.
AC Voltmeter
(Pegelmessung)
.
Oszilloskop
o
Automatische
Klirrfaktormessbrücke
(2.8.
Tektronix AA501)
o
Filter für Klirrmessung
.
Test-CD
mit Frequenzgang
-
,,Audio
Signals Disc
1" von
Philips, SBC429
o
Test-CD mit Ausfall
der Wiedergabe
(Drop
Outs)-
,,Test
Sample
54" von
Philips.
6.2
Klirrfaktor
r.F
Gehen Sie
wie folgt vor,
um den
Klirrfaktor zu messen:
o
Test-CD
,,Audio
Signals Disc 1" einlegen.
.
Filter 4OO Hz und 30
kHz
einschalten.
.
Linker Kanal:
Filter
an CINCH-Buchse 26 L anschliessen.
o
Rechter Kanal: Filter an CINCH-Buchse 26 R
anschliessen.
o
Titel Nummer 14 bis 23 spielen.
(F
Der
gemessene
Klirrfaktor
muss
bei beiden
Kanälen
kleiner als 0,005% sein.
6.3 Ausgangspegel
Asymmetrische
Ausgänge:
(r-
Gehen Sie
wie
folgt
vor,
um den Pegel an den
asymmetrischen
Ausgängen
zu messen.
.
Test-CD
,,Audio
Signals
Disc
1" einlegen.
r
Linker
Kanal:AC-Voltmeter an
CINCH-Buchse
26 L
anschliessen.
r
Rechter Kanal:AC-Voltmeter
an CINCH-Buchse
26 R
anschliessen.
.
Titel Nummer
1
spielen.
c-
Der
gemessene
Pegel
muss 1,9 V RMS
e
10%)
betragen.
c-
Die Abweichung der Kanalgleichheit
muss kleiner
als 0,05 dB
sein.
41
