RÄ/ox

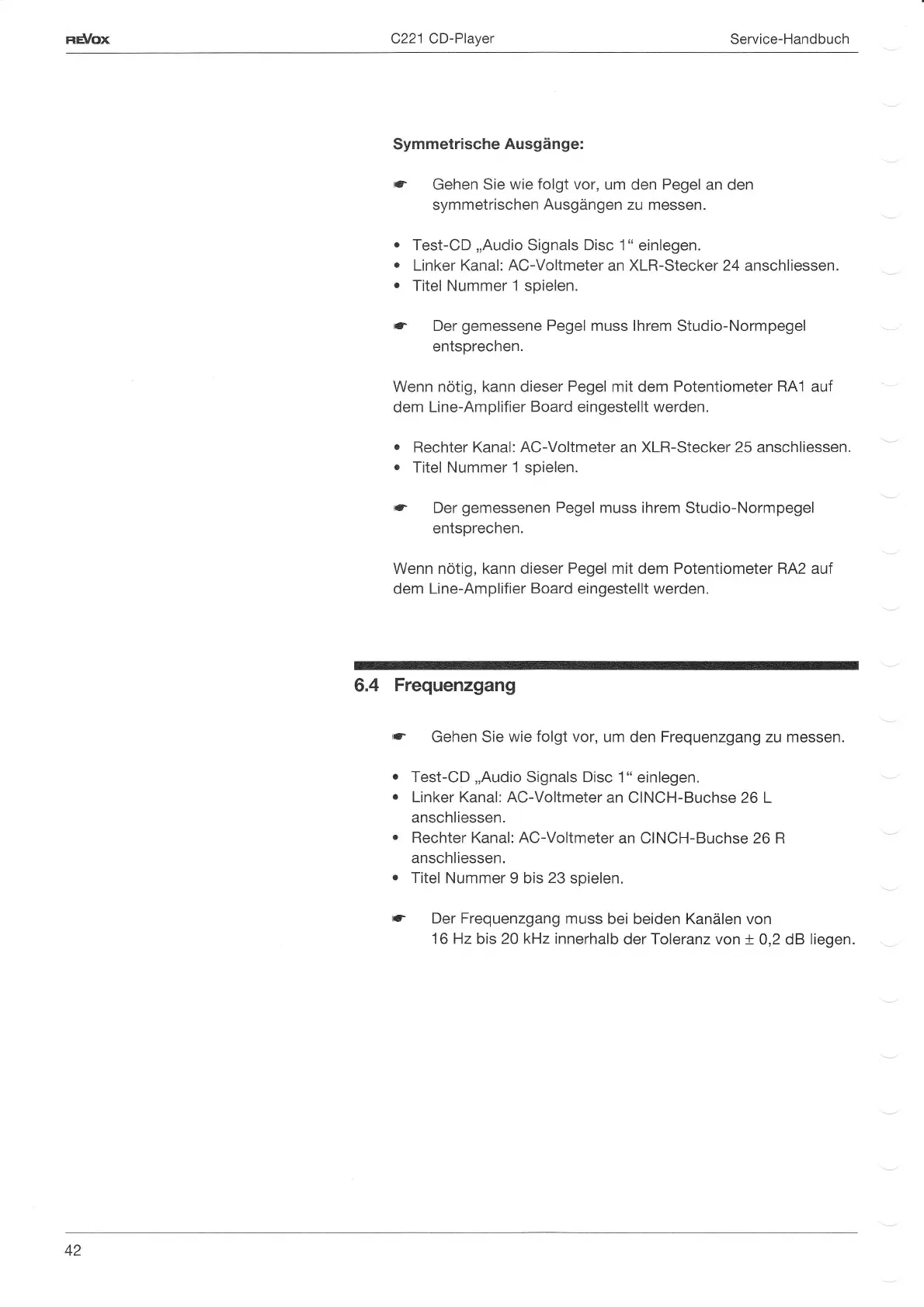

C221 CD-Player
Service-Handbuch
Symmetrische
Ausgänge:
rr
Gehen
Sie wie
folgt
vor, um
den
Pegel
an den
symmetrischen
Ausgängen zu messen.
.
Test-CD
,,Audio
Signals
Disc
1" einlegen.
o
Linker Kanal: AC-Voltmeter
an
XLR-Stecker 24
anschliessen.
.
Titel
Nummer'1 spielen.
(.-
Der
gemessene
Pegel
muss lhrem
Studio-Normpegel
entsprechen.
Wenn
nötig, kann dieser Pegel mit dem Potentiometer RA1 auf
dem Line-Amplifier
Board eingestellt werden.
r
Rechter Kanal: AC-Voltmeter an XLR-Stecker 25 anschliessen.
o
Titel Nummer 1 spielen.
(-
Der
gemessenen
Pegel
muss ihrem
Studio-Normpegel
entsprechen.
Wenn nötig, kann dieser
Pegel
mit dem Potentiometer RA2 auf
dem Line-Amplifier
Board
eingestellt werden.
6.4
Frequenzgang
i-
Gehen Sie wie
folgt
vor, um
den
Frequenzgang
zu messen.
.
Test-CD
,,Audio
Signals
Disc
1" einlegen.
r
Linker Kanal: AC-Voltmeter
an
CINCH-Buchse 26 L
anschliessen.
.
Rechter Kanal: AC-Voltmeter
an CINCH-Buchse 26 R
anschliessen.
o
Titel
Nummer 9 bis 23 spielen.
c-
Der Frequenzgang
muss
bei beiden Kanälen von
16 Hz bis 20 kHz innerhalb
der Toleranz von
*
0,2 dB
liegen.
42
