Revox C221

Rd/ox Lecteur CD C221
Manuel de service
Transformateur
M6canisme

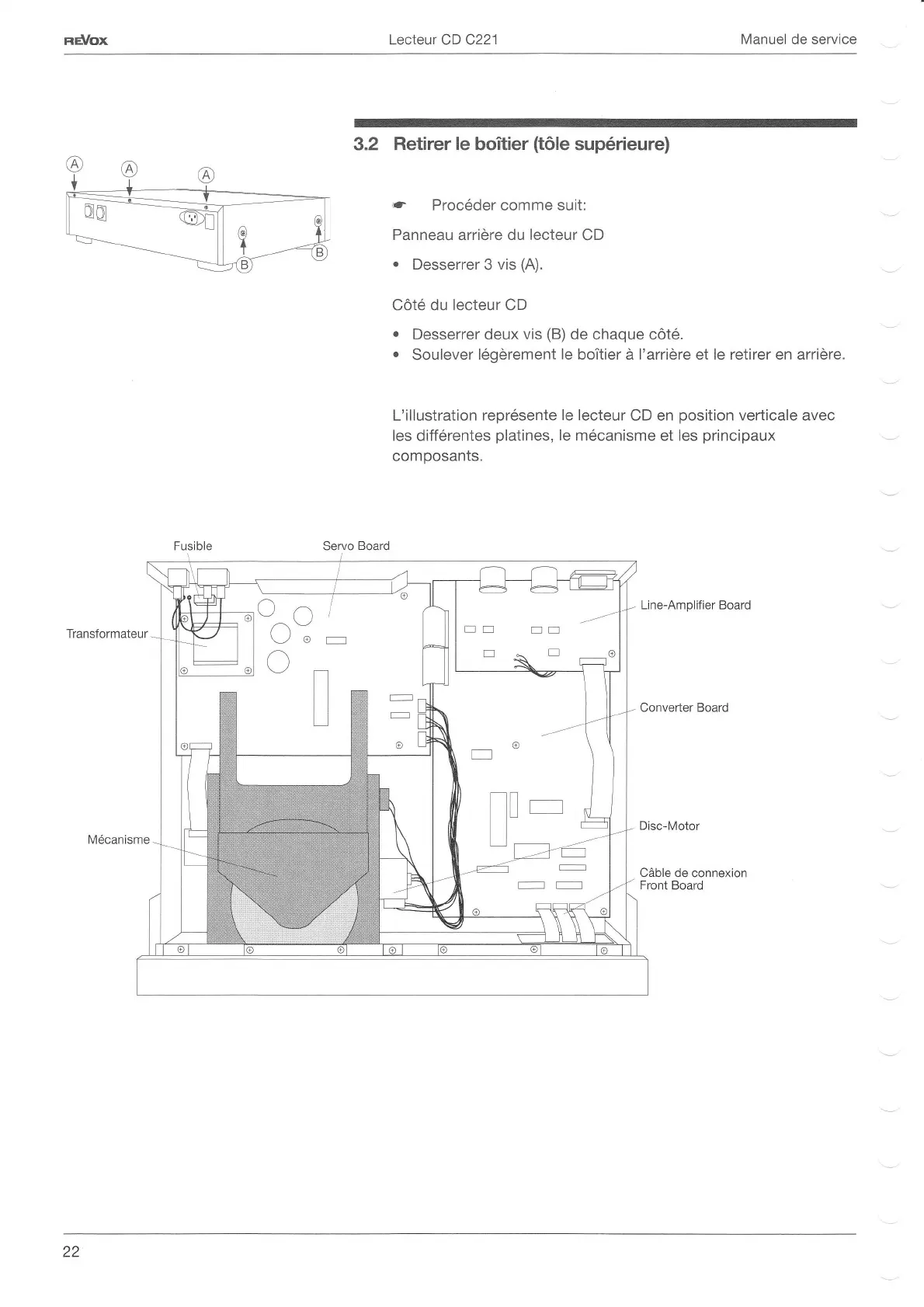

3.2
Retirer le boitier
(töle
sup6rieure)
c-
Proc6der comme suit:
Panneau
arriöre
du lecteur
CD
.
Desserrer
3
vis
(A).
Cöt6
du lecteur CD
.
Desserrer deux
vis
(B)
de chaque cöt6.
.
Soulever
l6görement le boitier ä l'arriöre et le retirer en arriöre.
L'illustration repr6sente
le lecteur
CD
en
position
verticale avec
les
diff6rentes
platines,
le
m6canisme et les
principaux
composants.
Servo
Board
Line-Amplifier Board
Converler Board
Disc-Motor
I]-
EE
lE@
%q
o
f
1
tl
22
