Manuel de
service
Lecteur CD C221
nÄ/ox

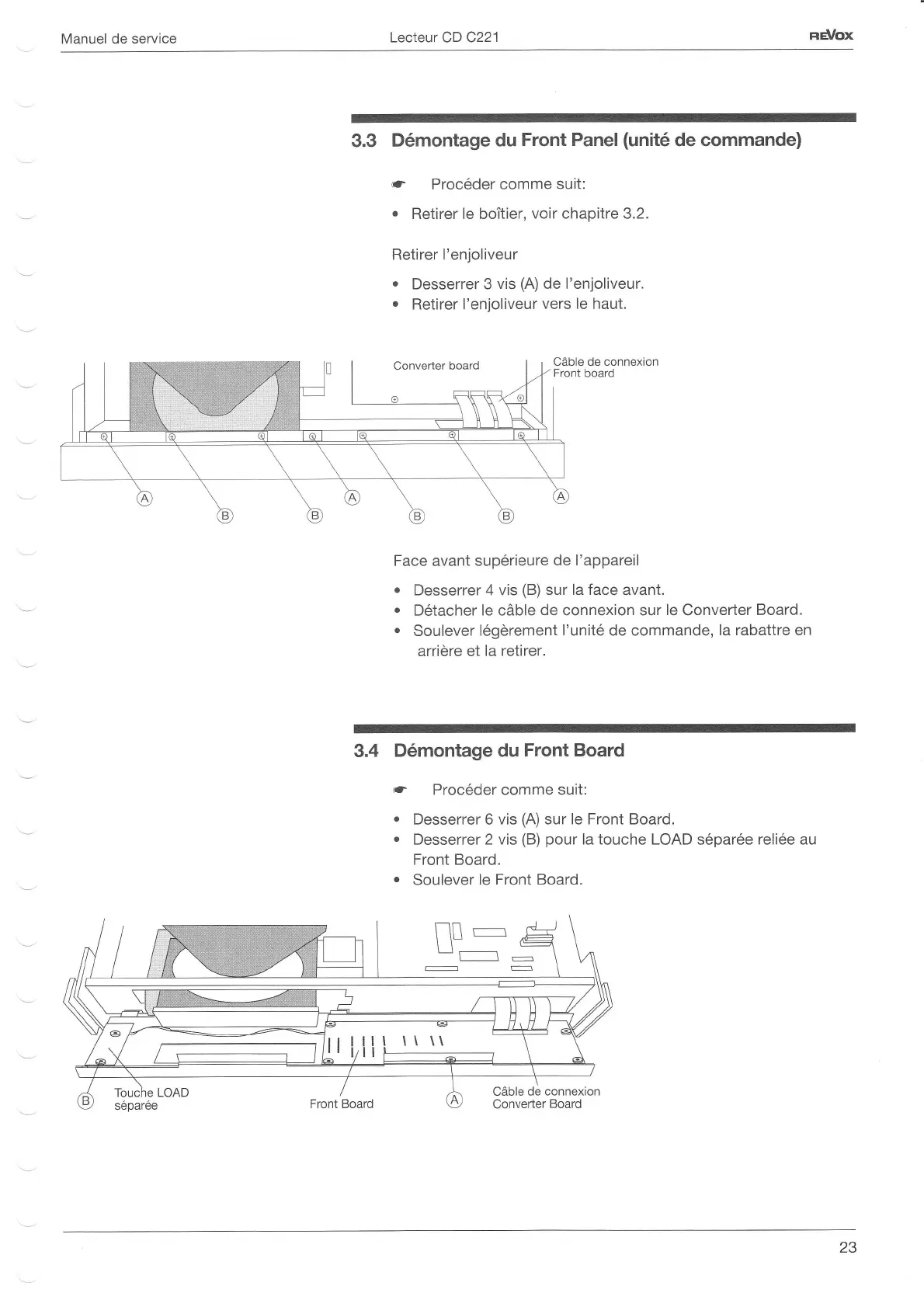

3.3
D6montage
du
Front Panel
(unit6
de commande)
Proc6der
comme suit:
Retirer le boitier,
voir chapitre 3.2.
Retirer I'enjoliveur
.
Desserrer 3
vis
(A)
de l'enjoliveur.
o
Retirer l'enjoliveur
vers
le
haut.
Cäble de connexion
Front board
Face avant
sup6rieure
de l'appareil
r
Desserrer 4 vis
(B)
sur la face
avant.
.
D6tacher
le cäble de connexion sur
le
Converter
Board.
.
Soulever
l6görement
l'unit6
de commande,
la rabattre en
arriöre et la
retirer.
3.4
D6montage du
Front Board
c-
Proc6der comme suit:
.
Desserrer 6
vis
(A)
sur le Front Board.
.
Desserrer
2 vis
(B)
pour
la touche LOAD
s6par6e
reli6e au
Front Board.
.
Soulever le
Front Board.
cf
a
tl till
l\ \\
rr
lrll
23
