RÄ/ox
Lecteur CD
C221
Manuel de service
@
L-
(V
\
\
3.5

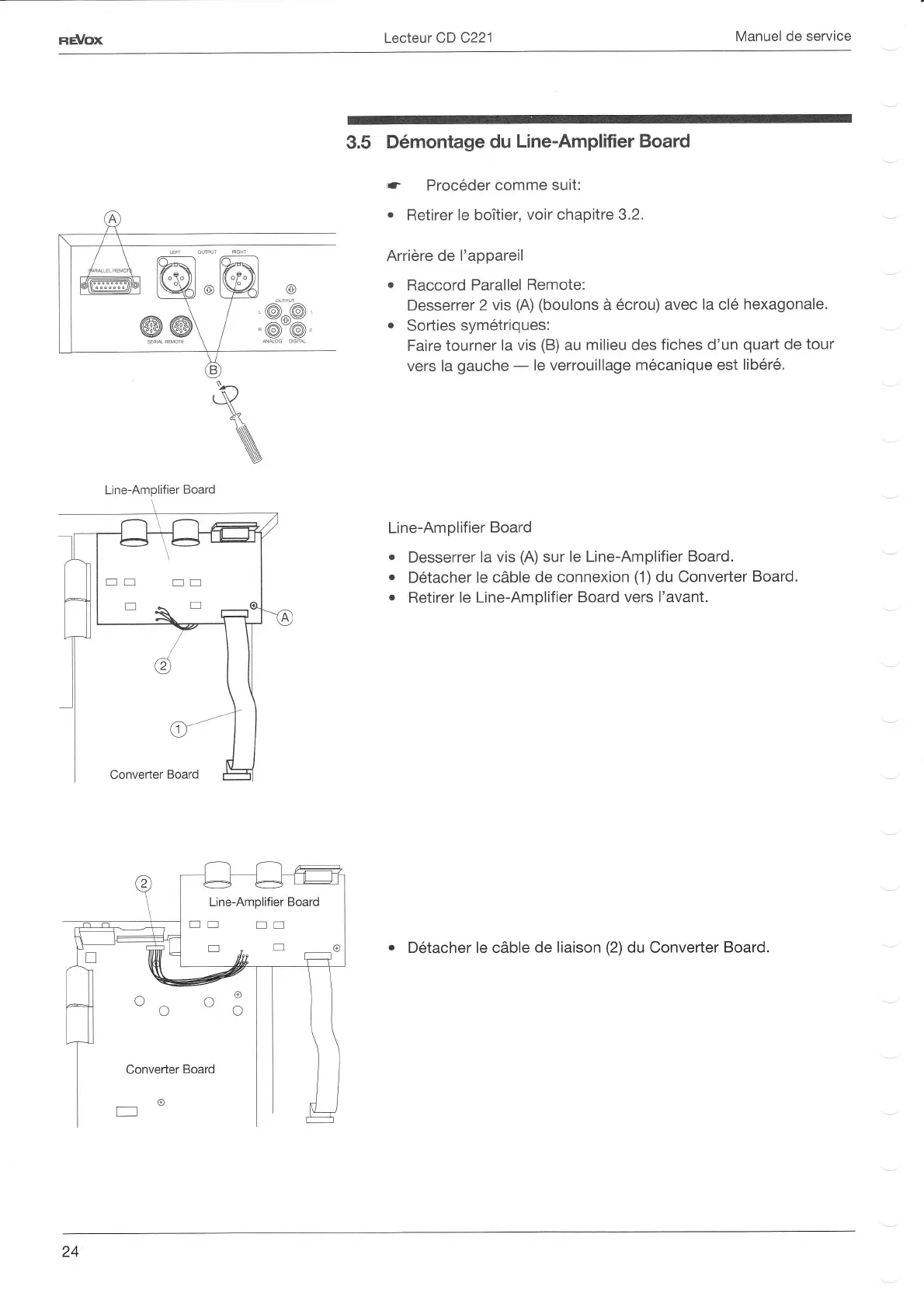

D6montage
du
Line-Amplifier Board
Proc6der
comme suit:
Retirer le boitier,
voir chapitre 3.2.
Arriöre
de I'appareil
.
Raccord Parallel
Remote:
Desserrer
2
vis
(A) (boulons
ä 6crou)
avec la cl6
hexagonale.
e
Sorties
sym6triques:
Faire tourner
la
vis
(B)
au
milieu
des
fiches d'un
quart
de
tour
vers la
gauche
-
le verrouillage m6canique
est
lib6r6.
Line-Amplifier
Board
.
Desserrer
la vis
(A)
sur le Line-Amplifier
Board.
.
D6tacher le cäble
de connexion
('1)
du Converter
Board.
o
Retirer le Line-Amplifier
Board vers I'avant.
.
D6tacher le cäble
de liaison
(2)
du Converter
Board.
cf
a
Line-Amplifier
Board
EE
ÜE
Line-Amplifier Board
-E
--
24
