Manuel de service
Lecteur CD C221
nd/ox

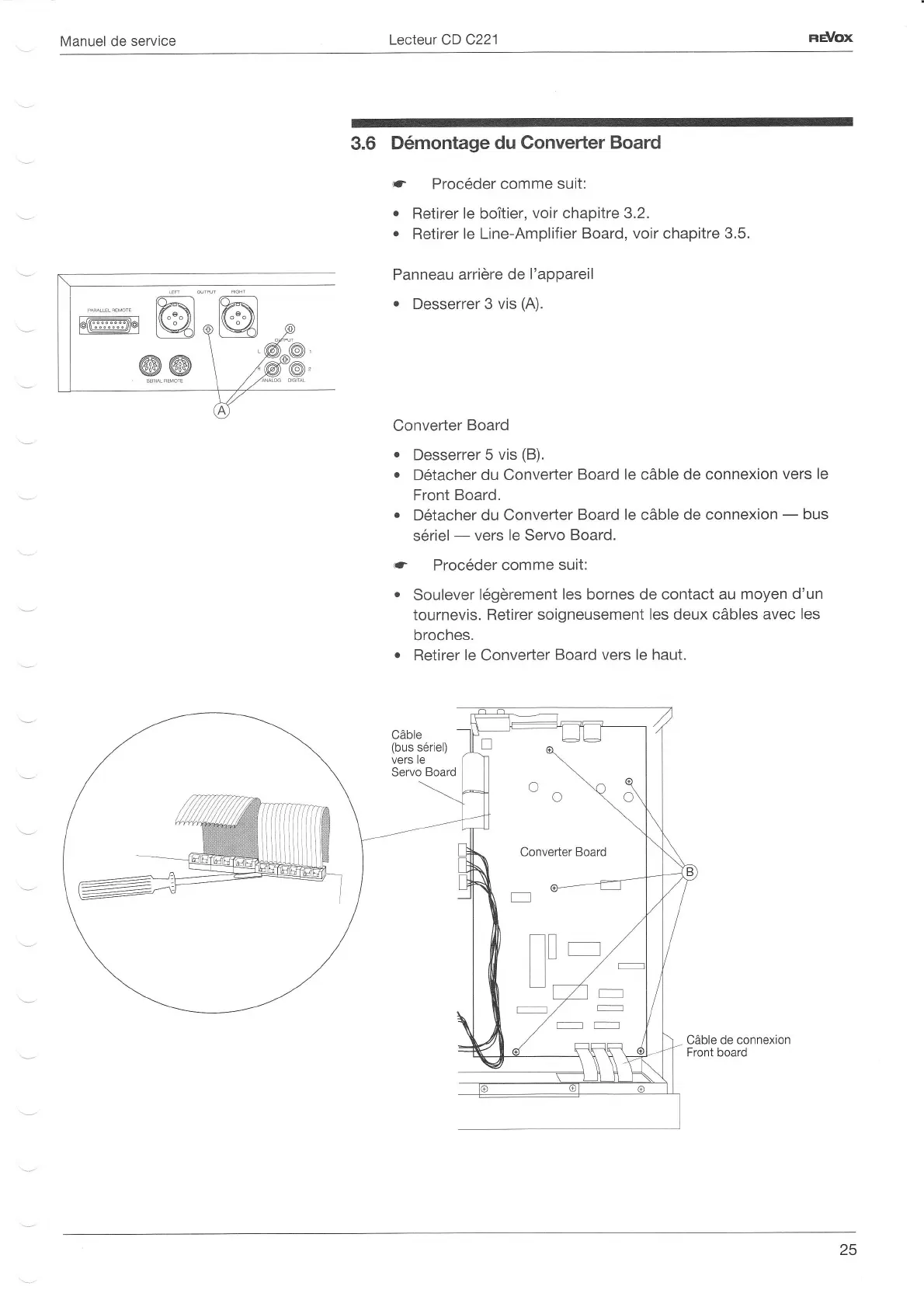

3.6
D6montage
du Gonverter
Board
.-
Proc6der comme
suit:
o
Retirer le boitier,
voir chapitre 3.2.
o
Retirer
le Line-Amplifier
Board, voir chapitre 3.5.
Panneau
arriöre de
l'appareil
.
Desserrer
3 vis
(A).
Converter
Board
.
Desserrer 5
vis
(B).
.
D6tacher
du Converter
Board
le
cäble de
connexion
vers le
Front
Board.
r
D6tacher du Converter
Board le cäble de
connexion
-
bus
s6riel
-
vers le Servo
Board.
{-
Proc6der comme
suit:
.
Soulever
l6görement
les bornes de contact
au moyen d'un
tournevis. Retirer
soigneusement les deux cäbles
avec les
broches.
o
Retirer
le
Conveder
Board vers le haut.
Cäble
(bus
s6riel)
vers le
Servo
Board
Converter Board
25
