Revox C221 User Manual

REVOX
Lecteur CD C221
Manuel de service
Commutateur ä
bascule Raccord
r6seau
Cäble
de connexion
2
M6canisme
3.7

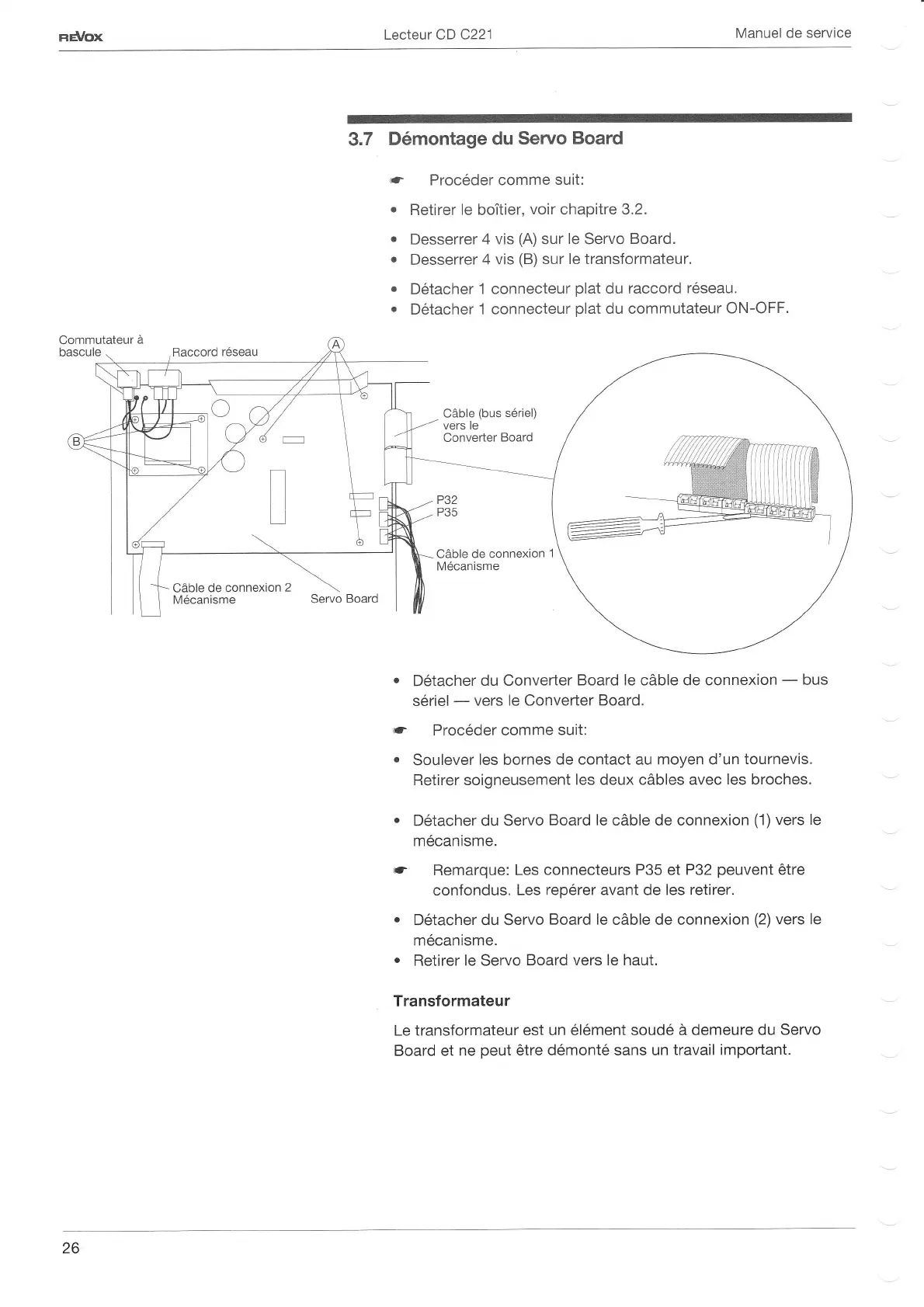

D6montage
du Seruo
Board
(.r
Proc6der comme
suit:
o
Retirer le boitier,
voir
chapitre 3.2.
.
Desserrer 4
vis
(A)
sur
le
Servo
Board.
.
Desserrer
4 vis
(B)
sur le transformateur.
.
D6tacher
1 connecteur
plat
du raccord
r6seau.
.
D6tacher
1
connecteur
plat
du commutateur
ON-OFF.
Cäble de connexion
M6canisme
P32
P35
Servo
Board
.
D6tacher
du Converter
Board le cäble de connexion
-
bus
s6riel
-
vers le Converter
Board.
.-
Proc6der comme
suit:
.
Soulever
les bornes
de contact au moyen d'un
tournevis.
Retirer soigneusement
les deux cäbles avec les broches.
.
D6tacher du Servo
Board le
cäble de connexion
(1)vers
le
m6canisme.
.-
Remarque:
Les connecteurs P35 et P32
peuvent
ötre
confondus.
Les rep6rer avant de les retirer.
.
D6tacher du Servo
Board le
cäble de connexion
(2)
vers le
mecanisme.
o
Retirer le Servo
Board vers le haut.
Transformateur
Le transformateur
est un 6l6ment soud6 ä demeure
du Servo
Board et ne
peut
ötre d6mont6 sans un
travail important.
tl
I
ll
26
