FÄ/ox
Lecteur
CD
C221
Manuel de service

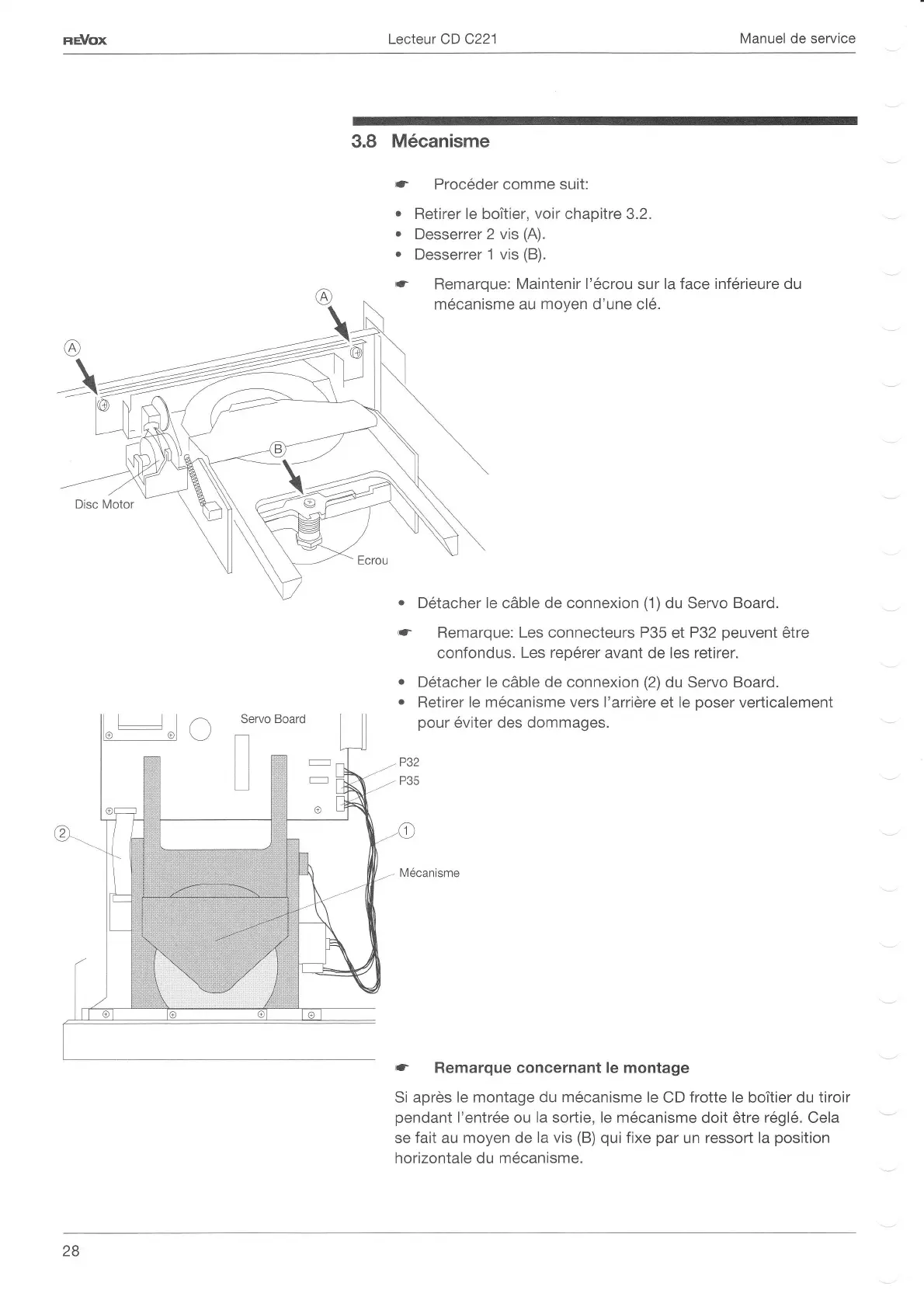

3.8
M6canisme
{-
Proc6der comme
suit:
o
Retirer le boitier,
voir
chapitre 3.2.
o
Desserrer 2 vis
(A).
.
Desserrer
1 vis
(B).
(-
Remarque:
Maintenir l'6crou
sur
la
face
inf6rieure du
möcanisme au
moyen
d'une cl6.
o
D6tacher le
cäble
de connexion
(1)
du Servo
Board.
G
Remarque:
Les connecteurs P35
et
P32
peuvent
ötre
confondus.
Les rep6rer
avant de les retirer.
.
D6tacher le cäble
de
connexion
(2)
du Servo Board.
.
Retirer le m6canisme
vers I'arriöre
et le
poser
verticalement
pour
6viter des dommages.
,P32
//
P35
6-r
, M6canisme
(.-
Remarque concernant le montage
Si
aprös le montage du m6canisme le
CD
frotte le
boitier
du tiroir
pendant
l'entr6e ou la sortie, le m6canisme
doit ötre
16916.
Cela
se
fait
au moyen de
la vis
(B)
qui
fixe
par
un ressort la
position
horizontale du m6canisme.
28
