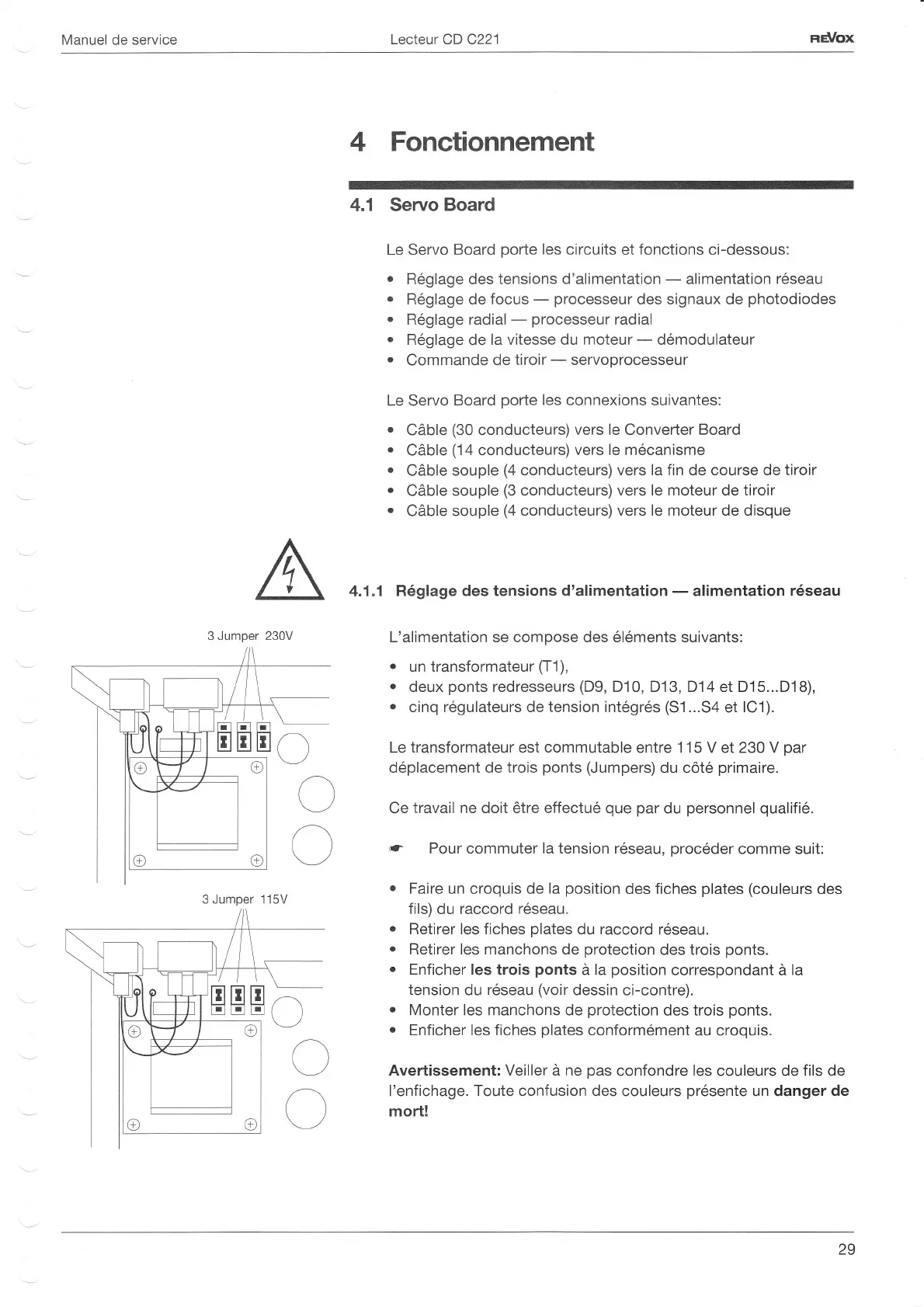

Manuel de service
Lecteur CD C221
nd/ox
4
Fonctionnement
4.1 Seruo
Board
Le Servo Board
porte
les circuits
et
fonctions
ci-dessous:
.
R6glage des tensions d'alimentation
-
alimentation
r6seau
.
R6glage de focus
-
processeur
des signaux de
photodiodes
.
R6glage radial
-
processeur
radial
.
R6glage
de
la vitesse du moteur
-
d6modulateur
.
Commande de
tiroir
-
servoprocesseur
Le Servo
Board
porte
les
connexions suivantes:
.
Cäble
(30
conducteurs)vers
le Converter Board
.
Cäble
(14
conducteurs)
vers le m6canisme
.
Cäble souple
(4
conducteurs) vers la fin de course de
tiroir
.
Cäble souple
(3
conducteurs) vers le moteur de tiroir
.
Cäble souple
(4
conducteurs) vers le moteur de disque
4.1.1
R6glage des tensions d'alimentation
-
alimentation
r6seau
L'alimentation se compose des 6l6ments suivants:
o
un transformateur
[1),
.
deux
ponts
redresseurs
(D9,
D10, D13, D14 et D15...D18),
o
cinQ r6gulateurs de
tension
int6gr6s
(S1...S4
et
lOl).
Le
transformateur
est
commutable
entre 115 V et 230 V
par
d6placement de
trois
ponts
(Jumpers)
du cöt6
primaire.
Ce
travail ne doit ötre effectu6
que par
du
personnel qualifi6.
a
a
a
Pour
commuter
la tension
r6seau,
proc6der
comme
suit:
Faire
un croquis
de la
position
des fiches
plates
(couleurs
des
fils) du raccord r6seau.
Retirer les fiches
plates
du
raccord
r6seau.
Retirer les manchons de
protection
des trois
ponts.
Enficher
les trois
ponts
ä la
position
correspondant ä
la
tension
du r6seau
(voir
dessin ci-contre).
Monter les manchons de
protection
des
trois
ponts.
Enficher les fiches
plates
conform6ment
au croquis.
Avertissement: Veiller ä ne
pas
confondre
les
couleurs de
fils de
l'enfichage.
Toute
confusion des couleurs
pr6sente
un danger de
mort!
a
a
3 Jumper
o
o
o
3 Jumper
115V
o
o
o
29
